虹吸破壞閥

虹吸破壞閥

1. 5. 10.

概況

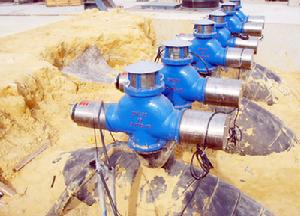

壓力平衡式虹吸破壞閥壓力平衡式虹吸破壞閥
虹吸破壞閥(siphon breaker Valve)是一種安全閥。安裝在虹吸式輸水管道的駝峰上方(制高點),它在虹吸式出水管起快速閘門的作用。在主管道產生負壓,面臨介質回流風險時,即使斷開虹吸保障泵閥及設備的安全。
虹吸破壞閥在南水北調工程、自來水廠、排灌站、生產用水系統中虹吸沖污、大中型低揚程江河抽水泵站、排污泵站採用虹吸輸水方式的工況條件中都是不可缺少的重要設備。

設計結構和功能

虹吸破壞閥結構可以分為水腔、空氣腔、主副電磁操作機構及電氣 控制箱。水腔部分和輸水主管道相連線,空氣腔和大氣相通,主副電磁操作機 構安裝在閥門左右兩側,電氣控制箱根據具體設計要求配置安裝在就近的地方 。
閥門電氣控制模組經通電後,主、副電磁操作機構被電磁鐵的吸力作用下,此時閥門主軸移動,安裝在主軸上的兩片閥瓣橡膠密封圈和兩閥座相密封,這時水腔和空氣腔的大氣被隔斷就形成虹吸。
閥門電氣控制模組斷電,電磁鐵馬上分離,在蓄能彈簧的驅動作用下,主軸上的兩片閥瓣向右移動,此時閥與閥座急速分開,由於主管道內負壓真空作用下 ,大氣經空氣腔急速湧進水腔內與主管道相通,破壞虹吸現象,實現分水斷流 。

主要技術參數

1. 電磁鐵通電持續率:100%
2. 額定工作電源:220V 50Hz
3. 工作壓力:0– -0.1Mpa
4. 短時間操作頻率:300次/小時
5. 允許電壓波動範圍:0.8Ue—1.1Ue
6. 常態的電磁鐵的溫升:<30K
7. 連線法蘭標準:GB4216.3
8. 電磁鐵啟動電流為10A 維合電流為1A-700mA
9. 電磁鐵繞線絕緣等級:F級
10. 信號接點電源:AC 250V 10A

最新成果

國內首台大口徑平衡式虹吸破壞閥並已投入量產。改虹吸破壞閥採用雙電磁操作機構, 最大口徑做到DN600。可靠開關,閥門關閉小於2秒,該項目為國內首創,達到國際領先水平。
