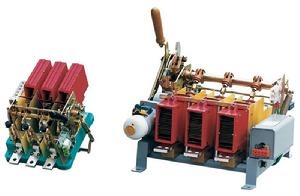

DW16系列萬能式斷路器

DW16系列萬能式斷路器適用於交流50Hz、額定電流100A到4000A，額定工作電壓至400V或690V、主要用於配電網路中，用來分配電能，保護線路和電源設備的過載、欠電壓、短路、在正常條件下，可作為線路的不頻繁轉換之用。 額定電流100A至630A斷路器還可在交流50Hz、380V網路中用作保護電動器也可作為變壓器中性點直接接地的TN配電系統中單相金屬性對地短路保護。 額定殼架等級電流630A、2000A、4000A400V、690V、100A、160A、200A、250A、315A、400A、630A、800A、1000A、1600A、2000A、

DW16系列萬能式斷路器適用於交流50Hz、額定電流100A到4000A，額定工作電壓至400V或690V、主要用於配電網路中，用來分配電能，保護線路和電源設備的過載、欠電壓、短路、在正常條件下，可作為線路的不頻繁轉換之用。額定電流100A至630A斷路器還可在交流50Hz、380V網路中用作保護電動器也可作為變壓器中性點直接接地的TN配電系統中單相金屬性對地短路保護。

DW16系列萬能式斷路器分類

額定殼架等級電流

630A、2000A、4000A

額定電壓

400V、690V、

額定電流

100A、160A、200A、250A、315A、400A、630A、800A、1000A、1600A、2000A、
2500A、3200A、4000A

操作方式

手柄操作、槓桿操作、電動機操作

接線方式

垂直進出線、水平進出線、垂直進線，水平出線、水平進線，垂直出線

欠壓脫扣器

AC400（或380V）、AC230（或220）

分勵脫扣器(Us)

AC380V、AC220V、DC220V、DC110V

電動操作（Us）

AC380V、AC220V、DC220V、DC110V

輔助觸頭

3a3b 5a5b

脫扣方式

電磁脫扣、熱-電磁脫扣

選用建議

電磁脫扣如果用於電壓為380V三相異步電動機額定電流數可以電動機功率千瓦數數乘以三
