菲涅耳波帶片

由於入射光是平面光，所以波帶片可是做成平面型的。 對平行光，波帶片為平面的。 當波帶片不變時，r0改變，會引起k的改變，即可劃分的半波帶數目改變。

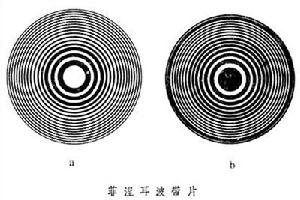

波帶片由透明和不透明圓環交替組成，用以阻檔菲涅耳半波帶（見菲涅耳衍射）中的奇書帶或偶數帶。在點光源照明下，經它能獲得高強度的像點。波帶片的衍射特徵給人們許多深刻的啟示。

菲涅耳衍射（圓孔、圓屏）

圓孔衍射：屏上可見同心圓環，屏沿軸向移動，圓環中心明暗交替變化。
圓屏衍射：屏上可見同心圓環，屏沿軸向移動，圓環中心永遠是亮點。

波帶片

用半波帶將波面分割，然後只讓其中的基數（或偶數）半波帶透光，即製成半波帶。透過半波帶的光，在場點位相相同，振動方向相同，衍射後大大增強。由於入射光是平面光，所以波帶片可是做成平面型的。
一般情況下，可以認為前面幾個半波帶的傾斜因子相差不大，即滿足近軸條件，所以他們發出的次波的振幅近似相等。波帶片具有使光匯聚的作用。
任一波帶片，都只適用於一個波長。焦距是固定的。對平行光，波帶片為平面的。
但除主焦點之外，還有許多次焦點。
平行光入射，有，即在距離r0處，半徑為的帶是第k個半波帶。
當波帶片不變時，r0改變，會引起k的改變，即可劃分的半波帶數目改變。
r0減小，到r0/2時，k=2k，偶數個半波帶，暗點；
r0減小，到r0/3時，k=3k，其中兩兩相互抵消，只剩下1/3歌半波帶，是亮點，為次焦點；
r0減小，到r0/4時，k=4k，暗點……
有……，一系列次焦點。

經典的菲涅耳波帶片

經典的菲涅耳波帶片

經典的菲涅耳波帶片的製作目前可採用人工繪圖，再用照相機兩次精縮的方法完成，繪圖時波帶片的半徑按，k=1，2，3…比例刻劃，再將單數（或雙數）波帶塗黑，只讓雙數）或單數）波帶開放。當平行光照明這張平面波帶片時，在距離波帶片為，有一個主焦點（衍射聚焦），其光強可以是自由傳播光強的成百上千倍以上。例如一張波帶片開放底1，3，5，…19等十個單數帶，按半波帶法不難確定主焦點的振幅為[kg1]=A+A+…+Aij≈10A=20A，於是光強就是I的400倍。此外在A/3，A/5，…等處還有幾個次焦點，注意次焦點的衍射光強與主焦點相近，略有下降的原因是傾斜因子所致。更有趣的是，在實焦點的鏡像對稱位置上還有相應的若干虛焦點。當這張波帶片改用點光源照明時，聚焦點的位置也隨之改變，滿足關係，式中R、b分別是點源、焦點與波帶片的距離，這個公式可以稱為波帶片的類透鏡成像公式。由此可見，一張波帶片對波陣面的改造（變換）作用，相當於既有會聚透鏡的作用，又有發散透鏡的作用，其衍射場中的主要成分包括有一系列會聚的球面衍射波，和一系列發散的球面衍射波，當然還有沿入射方向照直前進的平面波（或直接投射波）成分。
波帶片與透鏡相比具有面積大、輕便、可摺疊等優點，特別適用於遠程通信、光測距和宇航技術中。波帶片的焦距隨波長的增加而縮短，這恰巧與玻璃透鏡的焦距色差相反，兩者配合使用有利於消色差。現在可以說，利用衍射規律有意改變波陣面，以造成人們所需要的衍射場，這在經典光學中菲涅耳波帶片是一傑作。它屬於振幅型黑白光學波帶片。波帶片的套用越益廣泛，設計和製備各種波帶片正發展為一種專門技術。
