英標氣動隔膜閥-1

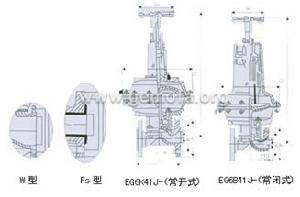

英標氣動隔膜閥-2英標氣動隔膜閥主要功能特點
氣動隔膜閥還可附裝反饋信號、限位器或定位器，以適應自控、程控或調節流量的需要；氣動隔膜閥的反饋信號採用無觸點感測技術；氣動隔膜閥採用薄膜式氣缸替代活塞式氣缸，排除了活塞環易損漏而導致無法啟閉閥門的弊端；當氣源發生故障時，可操作手輪使閥門開啟。
英標氣動隔膜閥主要零件的材料
零件名稱 閥體 閥瓣、閥蓋 氣缸、氣缸蓋 隔膜 螺桿、閥桿、活塞
材料 HT200襯氟塑膠、襯橡膠 HT200 HT200 氟丁橡膠、氟塑膠 35
英標氣動隔膜閥主要外形尺寸和連線尺寸
型號 公稱通徑DN(mm) 尺寸（mm） 氣動裝置 質量㎏
L f D1 D Do n-d H B 代號ES 耗氣量Cn3 氣源壓力MPa 氣源接頭in
J型 W型
EG6K41W/J/FS-16 20 121 117 2 75 105 140 4-13.5 343 168 68 163.87 0.3 1/8 6.3
25 131 127 2 85 115 140 4-13.5 345 168 68 196.65 0.3～0.4 1/8 7.3
32 150 146 2 100 140 140 4-17.5 363 260 68 229.4 0.3～0.4 1/8 8.3
40 163 159 2 110 150 140 4-17.5 430 260 69 1458.7 0.3～0.4 1/4 14.5
50 194 190 2 125 165 140 4-17.5 575 260 70 3162.7 0.3～0.4 1/4 26
EG6K41W/J/FS-10 65 220 216 2 145 185 140 4-17.5 588 260 70 3243 0.3～0.4 1/4 30.8
80 258 254 2 160 200 165 8-17.5 769 425 71 6636.8 0.4～0.5 3/8 64.9
100 309 305 2 180 220 280 8-17.5 816 425 71 6948 0.4～0.5 3/8 70.3
125 362 356 3 210 250 280 8-17.5 820 425 71 7374.2 0.4～0.5 3/8 80.7
150 412 406 3 240 285 280 8-22 920 549 72 10652 0.5 3/8
EG6K41W.J.FS-6 200 527 521 4 295 340 280 8-22 1010 549 72 16715 0.6 3/8 212
EG6K41W/J/FS-16 20 121 117 2 75 105 120 4-13.5 168 61 163.87 0.3 1/8 7.2
25 131 127 2 85 115 120 4-13.5 394 168 61 196.65 0.3～0.4 1/8 8.9
32 150 146 2 100 140 120 4-17.5 400 168 61 229.4 0.3～0.4 1/8 10.6
40 163 159 2 110 150 165 4-17.5 485 260 62 1425.7 0.3～0.4 1/4 19.5
50 194 190 2 125 165 165 4-17.5 635 318 63 2284.1 0.3～0.4 1/4 34.9
EG6K41W/J/FS-10 65 220 216 2 145 185 165 4-17.5 650 318 63 3048 0.3～0.4 1/4 39.9
80 258 254 2 160 200 165 8-17.5 660 318 63 3244.7 0.4～0.5 3/8 51.9
100 309 305 2 180 220 280 8-17.5 816 425 64 6964.7 0.4～0.5 3/8 93.2
125 362 356 3 210 250 280 8-17.5 825 425 64 7439.7 0.4～0.5 3/8 105.3
150 412 406 3 240 285 310 8-22 1013 549 65 14912 0.5 3/8 184.5
EG6K41W.J.FS-6 200 529 521 4 295 340 483 8-22 1300 749 65 49161 0.6 1/2 407.4
1、設計與製造按：GB12239或BS5156
2、結構長度按：GB12221或BS5156
3、法蘭連線尺寸按：GB4216.4或BS4504
4、試驗與檢驗按：GB/T13927或BS5156
