簡介

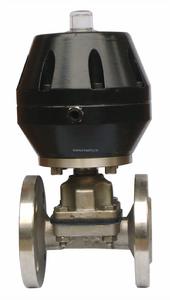

氣動隔膜閥通常分為:常閉式氣動隔膜閥、常開式氣動隔膜閥和往復式氣動隔膜閥常閉式氣動隔膜閥 的詳細資訊:
常閉式氣動襯膠隔膜閥產品特點:G6B41J-10型 常閉氣動 G6B41W-6.4型 G6B41J-6.4型 G6B41FS-6.4型設計與製造按:GB12239 結構長度按:GB12221 法蘭連線尺寸按:GB 4216.4 試驗與檢驗按:GB/T 13927常閉式氣動襯膠隔膜閥
G6B41J常閉式氣動襯膠隔膜閥用途和主要性能規範
1.本系列隔膜閥可根據不同的視裹材質,適用於不同溫度下的不同流體介質管路上,作為控制介質流動的啟閉機構。
2.G6B41J常閉式氣動襯膠隔膜閥各種視裹材質的推薦使用範圍:
視裹材質(代號) | 適用溫度 | 適用介質 |
硬橡膠(NR) | -10 o C~85 o C | 除強氧化劑(如銷酸、鉻酸、濃硫酸及過氧化氫等有機溶劑)外的氫氯酸、氟矽酸、蟻酸和酚酸、鹽酸、30%硫酸、50%氫氟酸、80%磷酸、鹼、鹽類、鍍金屬溶液、氫氧化鈉、氫氧化鉀、中性鹽水溶液、10%次氯酸鈉、濕氯氣、氨水、大部分醇類,有機酸及醛類等。 |
軟橡膠(BR) | -10 o C~85 o C | 具有良好的耐磨性能。主要用於50%以下的硫酸,氫氧化鈉、氫氧化鉀、中性鹽浴溶液及氨液,水泥、粘土、煤渣灰、顆粒狀化肥及磨損性較強的固態流體,各種濃度稠粘液等。 |
丁基膠(IIR) | -10 o C~120 o C | 抗腐蝕、耐磨耗。能耐極大多數的有機酸、鹼和氫氧化合物、無機鹽及無機酸元素氣體、醇類、醛類、醚類、酮類、酯類等。 |
氯丁膠 | (CR)-10 o C~120 o C | 動物油、植物油和無機潤滑油及pH值變化範圍很大的腐蝕性泥漿,抗磨性好。 |
鑄鐵不視裹 | -40 o C~100 o C | 非腐蝕性介質 |
隔膜材質(代號) | 適宜溫度 | 適用介質 |
丁基膠(B級) | -40 o C~100 o C | 良好的耐酸鹼性。85%硫酸、鹽酸、氫氟酸、磷酸、荷性鹼和多種酯類。 |
天然膠(Q級) | -50 o C~100 o C | 用於淨化水、無機鹽、稀釋無機酸。 |
型號 | 公稱通徑DN(mm) | 工作壓力WP(Mpa) | 試驗壓力(Mpa) | 試驗溫度( o C) | |
密封 | 強度 | ||||
EG41J W-16 | 20-50 | 1.6 | 1.76 | 2.4 | 常溫 |
EG41J W-10 | 65-200 | 1.0 | 1.1 | 1.5 |
2.隔膜閥與其它閥門最大的區別在於:採用無填料函的構造;橡膠隔膜可使流道內的腐蝕性介質與所有驅動部件處於完全隔離的狀態,從而杜絕了通常閥門的“跑、冒、滴、漏”等弊端。
3.由於隔膜閥的流道平滑,流阻小,故而可獲得較大的流量。
4.視膠隔膜閥的閥體內腔表面視復有廳供選擇的多種橡膠。因此具有優越的耐腐蝕的特點。
5.由於密封件為富有彈性的橡膠隔膜。因此還具有較好的密封性和最小的關閉力。
6.本閥由閥體、閥蓋、閥瓣、閥桿、隔膜和其它驅動零件等組成。
7.閥門的啟閉是依靠鏇轉手輪而達到的。隔膜閥在閥蓋上端標有可窺見閥門處啟或閉位置的顯示色別,以指示閥門的啟閉行程。當順時針放置手輪時,手輪即下移,閥瓣隨之帶動隔膜下降使通路截斷;反之則閥門即開啟,色別隨之顯露。
8.隔膜閥採用標準:按照GB12239的規定,並符合BS5156的要求。
常閉式氣動隔膜閥主要零件的材料
序號 | 名稱 | 材料 |
1 | 體閥 | 鑄鐵 |
2 | 襯囊層 | 橡膠 |
3 | 隔膜 | 橡膠 |
4 | 閥瓣 | 鑄鐵 |
5 | 閥蓋 | 鑄鐵 |
6 | 閥桿 | 碳鋼 |
7 | 手輪 | 鑄鐵 |
公稱通 徑 DN (mm) | 公稱壓力 PN (MPa) | 工作壓力 WP (MPa) | 主要外形尺寸 (mm) | 適用範圍 | 重量(kg) | |||||||||
L | D1 | D | D0 | ? | Z | H | 溫度 (°C) | 介質 | ||||||
J型 | W型 | J型 | W型 | |||||||||||
20 | 1.6 | 1.6 | 121 | 117 | 75 | 105 | 70 | 13.5 | 4 | 103 | 小於等於100 | 一般腐蝕性 | 非腐蝕性 | 3 |
25 | 131 | 127 | 85 | 115 | 83 | 112 | 4.3 | |||||||
32 | 150 | 146 | 100 | 140 | 114 | 17.5 | 144 | 6.5 | ||||||
40 | 163 | 159 | 110 | 150 | 156 | 7.9 | ||||||||
50 | 194 | 190 | 125 | 165 | 140 | 177 | 10.6 | |||||||
65 | 1.0 | 1.0 | 220 | 216 | 145 | 185 | 165 | 164.5 | 17.6 | |||||
80 | 258 | 254 | 160 | 200 | 230 | 8 | 181.5 | 25.5 | ||||||
100 | 309 | 305 | 180 | 220 | 280 | 253 | 36.2 | |||||||
125 | 362 | 356 | 210 | 250 | 282 | 47.5 | ||||||||
150 | 412 | 406 | 240 | 285 | 368 | 366.5 | 74 | |||||||
200 | 527 | 521 | 295 | 342 | 483 | 22 | 143 |
G6k41J氣動隔膜閥(常開式)用途和主要性能規範
1.氣動襯膠隔膜閥可根據不同的視裹材質,適用於不同溫度下的不同流體介質管路上,作為控制介質流動的啟閉機構。
2.各種視裹材質的推薦使用範圍:
視裹材質(代號) | 適用溫度 | 適用介質 |
硬橡膠(NR) | -10 o C~85 o C | 除強氧化劑(如銷酸、鉻酸、濃硫酸及過氧化氫等有有機溶劑)外的氫氯酸、氟矽酸、蟻酸和酚酸、鹽酸、30%硫酸、50%氫氟酸、80%磷酸、鹼、鹽類、鍍金屬溶液、氫氧化鈉、氫氧化鉀、中性鹽水溶液、10%次氯酸鈉、濕氯氣、氨水、大部分醇類,及醛類等。 |
軟橡膠(BR) | -10 o C~85 o C ] | 具有良好的耐磨性能。主要用於50%以下的硫酸,氫氧化鈉、氫氧化鉀、中性鹽浴溶液及氨液,水泥、粘土、煤渣灰、顆粒狀化肥及磨損性較強的固態流體,各種濃度稠粘液等。 |
丁基膠(IIR) | -10 o C~120 o C | 抗腐蝕、耐磨耗。能耐極大多數的有機酸、鹼和氫氧化合物、無機鹽及元素氣體、醇類、醛類、醚類、酮類、酯類等。 |
氯丁膠 | (CR)-10 o C~120 o C | 動物油、植物油和無機潤滑油及pH值變化範圍很大的腐蝕性泥漿,抗磨性好。 |
鑄鐵不視裹 | -40 o C~100 o C | 非腐蝕性介質 |
隔膜材質(代號) | 適宜溫度 | 適用介質 |
丁基膠(B級) | -40 o C~100 o C | 良好的耐酸鹼性。85%硫酸、鹽酸、氫氟酸、磷酸、荷性鹼和多種酯類。 |
天然膠(Q級) | -50 o C~100 o C | 用於淨化水、無機鹽、稀釋。 |
型號 | 公稱通徑DN(mm) | 工作壓力WP(Mpa) | 試驗壓力(Mpa) | 試驗溫度( o C) | |
密封 | 強度 | ||||
EG41J W-16 | 20-50 | 1.6 | 1.76 | 2.4 | 常溫 |
EG41J W-10 | 65-200 | 1.0 | 1.1 | 1.5 |
部件列表: 1、閥體 2、閥體襯裡 3、隔膜 4、閥瓣 5、下閥桿 6、閥蓋 7、氣缸 8、活塞 9、氣缸蓋 10、上閥桿 11、手輪
2.氣動襯膠隔膜閥與其它閥門最大的區別在於:採用無填料函的構造;橡膠隔膜可使流道內的腐蝕性介質與所有驅動部件處於完全隔離的狀態,從而杜絕了通常閥門的“跑、冒、滴、漏”等弊端。
3.由於隔膜閥的流道平滑,流阻小,故而可獲得較大的流量。
4.視膠隔膜閥的閥體內腔表面視復有廳供選擇的多種橡膠。因此具有優越的耐腐蝕的特點。
5.由於密封件為富有彈性的橡膠隔膜。因此還具有較好的密封性和最小的關閉力。
6.氣動襯膠隔膜閥由閥體、閥蓋、閥瓣、閥桿、隔膜和其它驅動零件等組成。
7.閥門的啟閉是依靠鏇轉手輪而達到的。本閥在閥蓋上端標有可窺見閥門處啟或閉位置的顯示色別,以指示閥門的啟閉行程。當順時針放置手輪時,手輪即下移,閥瓣隨之帶動隔膜下降使通路截斷;反之則閥門即開啟,色別隨之顯露。
8.隔膜閥採用標準:按照GB12239的規定,並符合BS5156的要求。
G6k41J氣動隔膜閥 (常開式)主要零件的材料
序號 | 名稱 | 材料 |
1 | 體閥 | 鑄鐵 |
2 | 襯囊層 | 橡膠 |
3 | 隔膜 | 橡膠 |
4 | 閥瓣 | 鑄鐵 |
5 | 閥蓋 | 鑄鐵 |
6 | 閥桿 | 碳鋼 |
7 | 手輪 | 鑄鐵 |
公稱通 徑 DN (mm) | 公稱壓力 PN (MPa) | 工作壓力 WP (MPa) | 主要外形尺寸 (mm) | 適用範圍 | 重量(kg) | |||||||||
L | D1 | D | D0 | ? | Z | H | 溫度 (°C) | 介質 | ||||||
J型 | W型 | J型 | W型 | |||||||||||
20 | 1.6 | 1.6 | 121 | 117 | 75 | 105 | 70 | 13.5 | 4 | 103 | 小於等於100 | 一般腐蝕性 | 非腐蝕性 | 3 |
25 | 131 | 127 | 85 | 115 | 83 | 112 | 4.3 | |||||||
32 | 150 | 146 | 100 | 140 | 114 | 17.5 | 144 | 6.5 | ||||||
40 | 163 | 159 | 110 | 150 | 156 | 7.9 | ||||||||
50 | 194 | 190 | 125 | 165 | 140 | 177 | 10.6 | |||||||
65 | 1.0 | 1.0 | 220 | 216 | 145 | 185 | 165 | 164.5 | 17.6 | |||||
80 | 258 | 254 | 160 | 200 | 230 | 8 | 181.5 | 25.5 | ||||||
100 | 309 | 305 | 180 | 220 | 280 | 253 | 36.2 | |||||||
125 | 362 | 356 | 210 | 250 | 282 | 47.5 | ||||||||
150 | 412 | 406 | 240 | 285 | 368 | 366.5 | 74 | |||||||
200 | 527 | 521 | 295 | 342 | 483 | 22 | 143 |
設計與製造:GB122239
結構長度:GB12221、JB1688
法蘭連線尺寸:GB4216、JB78
部件列表: 1、閥體 2、閥體襯裡 3、隔膜 4、閥瓣 5、下閥桿 6、閥蓋 7、氣缸 8、活塞 9、氣缸蓋 10、上閥桿 11、手輪
一、用途
用途:本閥專用於控制非腐蝕性或一般腐蝕性介質,閥體內腔表面無襯裡或覆有可供選擇的各種橡膠,適用於不同工作溫度和流體管路。適用溫度:≤85℃、≤100℃、 ≤120℃、≤150℃(按照襯裡和隔膜材料)
壓力等級:PN0.6、1.0、1.6
二、材料
閥體:鑄鐵、球墨鑄鐵、碳鋼、不鏽鋼
閥蓋:鑄鐵、球墨鑄鐵、碳鋼、不鏽鋼
襯裡:無襯裡、橡膠
隔膜:橡膠
閥瓣:鑄鐵、碳鋼
氣缸:球墨鑄鐵
活塞:碳鋼
閥桿:碳鋼
手輪:鑄鐵
三、測試
襯裡層:電火花檢測
試驗與檢驗按GB/T13297標準
公稱壓力:PN(Mpa)
閥體:PN×1.5
密封:PN×1.1
四、主要尺寸及重量
DN mm | 公稱壓力 MPa | 工作壓力 MPa | L (mm) | D (mm) | D1 (mm) | n-φd (mm) | F (mm) | H1 (mm) | H2 (mm) | D0 (mm) | B | 氣源壓力 MPa | 氣源接頭 in | 耗氣量 cm3 | 質量 |
15 | 0.6 0.6 | 0.6 | 125 | 95 | 65 | 4-14 | 2 | ||||||||
20 | 139 | 105 | 75 | 4-14 | 2 | ||||||||||
25 | 145 | 115 | 85 | 4-14 | 2 | 250 | 264 | 120 | 94 | 0.4 | 10×1 | 2.395×102 | 6.5 | ||
32 | 160 | 140 | 100 | 4-18 | 2 | 3025 | 328 | 140 | 120 | 0.4 | 12×1.25 | 6.082×102 | |||
40 | 180 | 150 | 110 | 4-18 | 3 | 306 | 328 | 140 | 120 | 0.4 | 12×1.25 | 6.082×102 | |||
50 | 210 | 165 | 125 | 4-18 | 3 | 379 | 405 | 160 | 185 | 0.4 | 12×1.25 | 1.235×102 | 25 | ||
65 | 250 | 185 | 145 | 4-18 | 3 | 467 | 502 | 240 | 245 | 0.5 | 16×1.5 | 3.725×103 | 31.5 | ||
80 | 300 | 200 | 160 | 4-18 | 3 | 483 | 523 | 240 | 245 | 0.5 | 16×1.5 | 3.725×103 | 62.5 | ||
100 | 350 | 220 | 180 | 8-18 | 3 | 565 | 617 | 280 | 330 | 0.5 | 20×1.5 | 9.458×103 | 93.5 | ||
125 | 400 | 250 | 210 | 8-18 | 3 | 664 | 732 | 320 | 380 | 0.5 | 20×1.5 | 1.409×104 | 114 | ||
150 | 460 | 285 | 240 | 8-22 | 3 | 750 | 830 | 320 | 470 | 0.5 | 20×1.5 | 2.868×104 | 164 | ||
200 | 0.4 | 570 | 340 | 295 | 8-22 | 4 | 930 | 1050 | 400 | 470 | 0.5 | 20×1.5 | 4.619×104 | 249 | |
250 | 680 | 395 | 350 | 12-22 | 4 |
特點
隔膜把下部閥體內腔與上部閥蓋內腔隔開,使位於隔膜上方的閥桿、閥瓣等零件不受介質腐蝕,省去了填料密封結構,且不會產生介質外漏。1、採用橡膠或塑膠等軟質密封製作的隔膜,密封性較好。由於隔膜為易損件,應視介質特性而定期更換。
2、受隔膜材料限制,隔膜閥適用於低壓和溫度相對不高的場合。
3、隔膜閥按結構形式可分為:屋式、直流式、截止式、直通式、閘板式和直角式六種;連線形式通常為法蘭連線;按驅動方式可分為手動、電動和氣動三種,其中氣動驅動又分為常開式、常閉式和往復式三種。
4.一般不宜用於溫度高於60度及輸送有機溶劑和強氧化介質的管路中,也不宜在較高壓力的管路中使用氣動隔膜閥.
氣動隔膜閥的選用
氣動隔膜閥屬夾緊類閥門,它在管道上主要作啟閉用。氣動隔膜閥有兩個主要的優點:其一是該閥不需要單獨的閥桿填料密封結構,隔膜在切斷介質的同時起到了閥桿的密封作用,其二是柔韌性很強的隔膜關閉可靠,甚至對污液都能做到良好的切斷。因此,操縱機構和介質通道完全隔開,使氣動隔膜閥不僅能適用於食品工業和醫藥衛生工業,而且還適用於一些難以輸送的介質和危險性較大的介質。
通常,使用條件或在要求密封性能嚴格、泥漿介質、磨損、輕型結構、低壓截止(壓差小)向大氣少量滲漏、磨蝕性的介質時推薦選用隔膜閥。在雙位調節、節流、通道縮口、低噪聲、有氣穴和汽化現象、操縱扭矩小的場合可以選用隔膜閥。在高溫介質、高壓介質、高壓截止(壓差大)、啟閉動作快、結構長度短的條件下晝不選擇用隔膜閥,但金屬隔膜閥除外。
氣動隔膜閥的結構特點是將一組薄的半球形的金屬薄膜夾固在閥體內,作為閥桿和流體之間的屏障。閥門關閉是通過閥桿頭和金屬薄膜將閥盤壓在閥座上來達到的。閥門的開啟是通過一個內部的彈簧,當閥桿升起並脫離和薄膜接觸的時候,閥盤就升起。由於閥門的行程等於薄膜的行程,因而這種閥門的特點升程比一般閥門要小得多。為了克服因升程低而引起的阻力損失,閥座和流通面積要比一般閥門大,目的是為了得一更大的流量。由於這種閥門的閥座較大,其作用力就比通常的閥門要大得多,以便在閥盤上得到足夠的密封力,因為閥桿與閥盤之間沒有直接接觸。閥盤就不會通過閥桿而使其離開閥座,因而這種閥門適用在有壓差的單向流動中,而且通常介質是來自“閥座下面”。但在使用中應避免大量的回流,以免影響閥門的關閉。一般來說,在高溫、高壓下選用金屬隔膜閥是經濟、有效的該閥還可以選用在不希望使用合成橡膠隔膜閥的低溫、低壓場合。
