舍夫勒組織圖簡介
舍夫勒組織圖表征不鏽鋼焊縫金屬之化學組成(不計氮元素)與相組織的定量關係圖。是舍夫勒(sehaeffler)根據不鏽鋼手工電弧焊的焊縫組織實測統計繪成的組織圖(1949年)。利用此圖，可依據熔數金屬的化學組成推算出焊縫金屬的相組織及鐵素體量。通過調整焊縫金屬的化學組成，控制鐵素體的適當含量，以防止焊接熱裂紋產生，這是改善不鏽鋼焊接性的有效方法。組織圖中，縱坐標用Nieq(鎳當量)表示，鎳當量是反映不鏽鋼焊縫金屬組織奧氏體化程度的指標。其量值是根據焊縫金屬組織中包含的奧氏體元素(如鎳，碳，錳等)，按其奧氏體化作用的強烈程度折算成相當於若干個鎳之總和;橫坐標用Creq(鉻當量)來表示，鉻當量是反映焊縫金屬組織的鐵素體化程度的指標，其量值是根據參與焊縫組織中的鐵素體化元素(如鉻，鋁，矽，妮等)，按其鐵素體化作用的強烈程度，折算成相當於若干個鉻之總和。圖中標有:A(奧氏體)，F(鐵素體)，M(馬氏體)等組織的區域範圍。根據被焊母材和添加焊接材料的化學成分，用熔焊稀釋率換算出焊縫金屬的化學組成，並分別折算成鎳當量和鉻當量，即可在組織圖中查出焊縫金屬組織的相組織和鐵素體的含量。反之，也可以按照對焊縫金屬組織的相組成要求，確定對應的鎳當量和鉻當量值。然後，據此組織圖進行焊縫金屬化學組成的調整。舍夫勒組織圖考慮了化學成分對組織的影響，但未考慮到實際結晶條件及合金元素存在形態的影響。實際上，合金元素只有在固溶狀態下才對下奧氏體與a鐵素體的比例發生影響。如合金元素以化合物形式沉澱時，並不能影響Y與己的比例。而不同的焊接方法，焊接工藝及接頭形式，都會對熔焊稀釋率和熔池的凝固結晶條件產生影響。利用舍夫勒組織圖估算的占更:幸耳謀丈蒸剎舍夫勒組織圖鐵素體含量同實測值有所出入(按體積，估算精度為士之屬的相組織及鐵素體4%)。儘管如此，工程上用此組織圖估算不鏽鋼焊縫金1成，控制鐵素體的適當屬組織的相織成較為簡便，仍具有一定的實用價值。這是改善不鏽鋼焊接性(孫林森)
公式

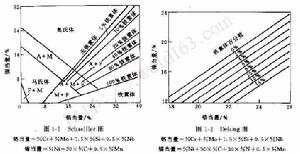

舍夫勒焊縫組織圖把焊縫室溫組織與[Cr]和[Ni]所表示的焊縫成分聯繫起來．[Cr]稱為鉻當量，是把每一鐵素體化元素，按其鐵素體化的強烈程度折合成相當若干鉻元素後的總和．[Ni]稱為鎳當量，是把每一奧氏體化元素，按其奧氏體化的強烈程度折合成相當若干鎳元素後的總和．焊縫的[Cr]和[Niq]值可由母材和焊材的[mrq]和[Ni岫]值以及其它參數利用經驗公式來確定．由下圖可以看出，求出焊縫的[Crq]和[Ni]，就可以確定焊縫組織．舍夫勒圖中的鉻、鎳當量公式如下所示：
[Cr]=1Cr+1Mo+1．5Si+0．5Nb
[Ni]=1Ni+30C+0．5Mn
