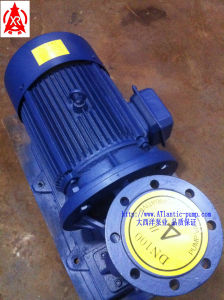

自吸式離心油泵

自吸式離心油泵

自吸式離心油泵具有結構簡單、操作方便、運行平穩、維護容易、效率高、壽命長,並具有其它泵所不具有的自吸功能等特點。

自吸式離心油泵產品介紹

自吸式離心油泵泵是根據國內外有關技術資料經消化、吸收、改進後研製而成的最新產品,自吸式離心油泵適用於石油行業、陸地油庫、油罐車的理想產品,並適合於作船用貨油泵、艙底泵和壓載泵及機器冷卻水循環等,分別輸送汽油、煤油、柴油、航煤等石油產品和海水、清水,介質溫度-20℃-80℃,如改用耐腐蝕機械密封和不鏽鋼材質還可適用於化工、製藥、釀造、電鍍、印染、造紙、電力礦山等,是一種高效節能油泵。自吸式離心油泵具有結構簡單、操作方便、運行平穩、維護容易、效率高、壽命長,並具有其它泵所不具有的自吸功能等特點。

自吸式離心油泵工作原理

自吸式離心油泵具有不同的過流材質,主要有鑄鐵、不鏽鋼等材質,按照不同的材質進行過流, 不同的材質過流具有不同的特點和上風,根據詳細的情況確定。離心油泵的流量和揚程範圍具有不同的范 圍指標,主要表現在流量範圍:3.2-600m3/h 揚程範圍:12-80m,在使用中按照一定的的參數和流量進行 使用,保證在使用中施展重要的作用和價值。

自吸式離心油泵結構特點

自吸式離心油泵具有良好的結構特點,在使用中施展重要的作用和價值,下面先容一下該泵的產品特點和結構特點:1、它具有結構簡樸、操縱利便、運行平穩、維護輕易的特點,具有比較輕易操縱的結構特點,使用者完全可以按照一定的方法和尺度進行使用,無需繁雜的事項操縱。在使用時管路中不需底閥,工作前只需保證泵體內儲有定量引油即可,保證工作的順利完成,也保證泵體的正常使用,保證其使用壽命。該離心油泵主要用於油輪或輸水船舶上時,可兼作掃艙泵,掃艙效果良好。2、該泵效率高、壽命長、具有較強的自吸能力等長處,在使用中能夠充分施展上風,進步工作的效率和質量,保證節約時間和物力,還具有壽命長的上風,不輕易損壞,能夠施展重要的作用和自吸能力,在使用中的作用更大。3、自吸式離心油泵泵體、葉輪是選用優質材料精製而成,密封採用硬質合金機械密封,經久耐用,因此簡化了管路系統,又改善了勞動前提。

自吸式離心油泵產品用途

該泵具有較強的自吸能力,合用於油庫、油罐車、油輪、運輸大船舶、化工石油企業的油品輸送。自吸式離心油泵用來輸送汽油、煤油、柴油,航空煤油等石油產品,介質溫度在-20℃~+80℃,是一種優良的船用裝卸油泵。並適用於陸地油庫、油罐車等儲油裝置的油料輸送,也可以用來輸送海水、淡水等。

離心泵的安裝技術

關鍵在於如何正確確定水泵安裝高度(即吸程)。對於一般的離心泵來說,這個高度是指液面到水泵葉輪中心線的垂直距離;對於大流量離心泵,這個高度應按葉輪人口邊最高點與液面之間的距離來考慮。它與允許吸上真空度不能混為一談,水泵產品說明書或銘牌E標示的允許吸上真空度是指水泵進水口斷面上的真空值,而且是在1標準大氣壓下、水溫20'C、額定工況下經試驗而測定得到的。允許吸上真空度並不考慮吸入管道配套以後的水流狀況。而水泵安裝高度是允許吸上真空度扣除了吸水管道損失揚程以後,所剩下的那部分數值,它要克服實際地形吸水高度。水泵安裝高度不能超過計算值,否則,水泵將會抽不上水來。另外,影響計算值的大小是吸水管道的阻力損失揚程,因此,宜採用最短的管路布置,並儘量少裝彎頭等配件,也可考慮適當配大一些口徑的水管,以降低管內流速。
應當指出,離心泵的安裝地點的大氣壓力和水溫不同於試驗條件時,如當地海拔300m以上或被抽水的水溫超過20℃,則計算值要進行修正。即按照不同海拔高程處的大氣壓力和高於2。℃水溫時的飽和蒸汽壓力進行計算。但是,水溫為20℃以下時,飽和蒸汽壓力的變化可忽略不計。
管道安裝技術上,吸水管道要求有嚴的密封性,不能漏氣、漏水,否則將會破壞水泵進水口處的真空度,使水泵出水量減少.嚴重時甚至抽不上水來。因此,要認真地做好管道的接口工作,保證管道連線的施工質量。
可以由允許吸七真空度計算泵的安裝高度。
如果已知泵的允許吸上真空度,計算泵的安裝高度則按式(7-2)計算。
允許吸上真空度H。是指泵人口處壓力p;可允許達到的最大真空度。而實際的允許吸上真空高度H。值並不是計算值。而是由泵製造廠家實驗測定的值,此值附於泵樣本中供用戶查用。但應注意的是泵樣本中給出的H,值是用清水為工作介質.20。C及大氣壓力為1.013×lOsPa時的值,當操作條件及工作介質不同時,需進行換算。操作條件與試驗條件不同,可按式(7-1)換算:
Hs’=Hs+(Hs--10.33)-(Hv-0.24)(7-1)
式中:Hs’一泵現場狀態下的允許吸上真空度,m.
Hs一標準狀態下(或樣本給出的)的允許吸上真空度,m;
Ha--泵現場狀態下的大氣壓力,m;
10.33-標準狀態下的大氣壓力,m;
Hv——液體當時溫度下的汽化壓力,m;
0.24-標準狀態下水的汽化壓力,m。
式中:Hg——泵安裝高度,m;
Hy——液面壓力,m;
Ha——標準大氣壓力,m;
口s——泵吸人口的平均速度,m/s;
hw-吸入管水力損失,m。
當計算值H:為負值時,說明泵的吸入口位置應在貯槽液面之下,即倒灌。
也可由汽蝕餘量計算泵的安裝高度。若已知泵的必需汽蝕餘量,那么計算泵的i差
高度就需按式(73)進行:
Hg=(Hy-Hv)-△h-hw(7-3}
式中:Hv——液體飽和蒸氣壓.m;
△h-必需汽蝕餘量,m。
當計算之Hg為負值時,說明泵的吸入口位置應在貯槽液面之下,即倒灌。
