產品概述

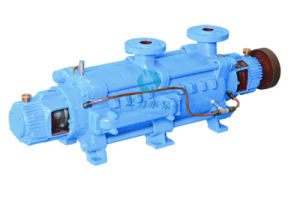

自平衡多級離心油泵為ZPDY型自平衡多級離心油泵：適用於石油化工廠，用來輸送不含固體顆粒、粘度小於120厘沲的無腐蝕油類和石油產品，被輸送介質溫度不得高於1
自平衡多級離心油泵使用範圍
用於輸送不含固體顆粒、溫度為一20℃～105℃、粘度小於120厘沲的油類和石油產品。
型號說明
ZDY46-50*5
ZDY－單吸、多級離心油泵
46－流量(m3/h)
50－泵單級揚程（m）
自平衡多級離心泵5—水泵級數
結構說明
長沙宏力泵業ZPDY型自平衡多級離心油泵泵為單吸或雙吸進口的臥式節段式多級離心泵，泵的吸入口可以垂直向上或水平、排出口垂直向上布置。
主要有：進水段、中段、出水段、次級進水段、正導葉、反導葉、正葉輪、反葉輪、軸、節流套、減壓裝置、擋套、軸承體、過渡管等零件組成；中段由高強度的穿槓螺栓和進出水段聯接，泵的進水段、中段、出水段之間的密封面均採用二硫化鉬潤滑脂金屬面硬密封；轉子由裝在軸上的正葉輪、節流減壓裝置、反葉輪、軸套、軸承擋套等零件組成；軸承採用“固-游式”乾油潤滑結構，驅動端採用圓柱滾子軸承，末端採用角接觸球軸承；泵的工作室由進水段、中段、出水段、次級進水段、正導葉、反導葉、過渡管等組成；
轉子部分與固定部分之間裝有密封環、導葉套等進行密封，當密封環和導葉套的磨損程度已影響泵的工作性能時應及時予以更換；
自平衡多級油泵結構圖 軸的密封形式有機械密封和填料密封兩種。泵採用填料密封時，填料環的位置安放要正確，填料的鬆緊程度必須適當，以液體能一滴一滴滲出為宜。泵各種密封元件裝在密封腔內，腔內要通入一定壓力的水，起水封、水冷及水潤滑作用。在軸封處裝有可更換的軸套，以保護泵軸；
泵可以在不拆卸進、出口管路的情況下更換軸承、密封。
運行原理
自平衡多級離心油泵軸在電動機的帶動下旋轉，對液體作功，使其能量增加，從而使需要數量的液體由吸入池經由泵的進水段、正葉輪、正導葉、中段、出水段的水平出水口、過渡管、次級進水段、反葉輪、反導葉、出水段的垂直出水口後，將液體源源不斷的送出。
主要零件材質
材質均為鑄鐵或鑄鋼，如有材質要求可另行定做。
主要零件材質
成套供應泵、電機、止回閥、閘閥、公用底座或本身底座。
