國別 聯邦德國
名稱 賓士2026軍用卡車傳動裝置
Benz 2026 Military Truck Transmission
研製單位 賓士公司
Benz,DE
生產單位 賓士公司
Benz,DE
現狀 生產
聯邦德國賓士2026軍用卡車傳動裝置概述
該傳動裝置是賓士公 司為越野汽車設計的一種專用型傳動裝置，既能民用，最大特點是所有輪子均能驅動。
結構特點

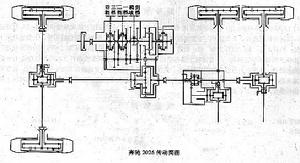

該傳動裝置由變速箱、橋和輪邊減速器組成。發動機功率經萬向節傳給變速箱，由變速箱中的分動箱(即扭矩分配器)分別傳給前橋和中橋扭矩分配器，後者再將功率傳給中橋和後橋。各橋再通過半軸將功率傳給輪邊減速器，驅動車輪轉動。
採用聯邦德國ZF公司生產的5S110 GPA系列變速箱，它由主變速箱、副變速箱和分動箱3部分組成。分動箱實際上是扭矩分配器，可保證前橋與中後橋之間的扭矩分配隨地面阻力而變化；變速箱傳遞的最大扭矩為1200N·m。
橋和輪邊減速器是聯邦德國賓士公司和MAN公司聯合設計的，用於7t系列車輛。扭矩分配器分配各橋的扭矩是隨地面阻力變化的。在扭矩分配器、前橋、中橋和後橋中均有差速閉鎖裝置，當車輪打滑時駕駛員通過操縱閥鎖住扭矩分配器和各橋差速器，保證車輛有良好的通過性。
輪邊減速器為一級行星減速裝置，可使橋的傳動比設計得小些，以提高橋的壽命、縮小橋的體積和增大車底距地高度。
性能數據
傳動裝置名稱賓士2026
適用車輛
車輛自重12.5t
載重量7.5～18t
配用發動機
功率/轉速188kW/2500r/min
最大扭矩/轉速850N·m/1400r/min
最大車速85km/h
變速箱重量(不帶潤滑油)531kg
變速箱變速傳動比
前進檔一檔8.87
二檔6.52
三檔4.76
四檔3.51
五檔2.59
六檔1.90
七檔1.39
八檔1.02
備用檔(爬坡)13.4
倒檔11.8
