聚丙烯腈粉是腈綸紡絲前的聚合物。由單體丙烯腈經自由基聚合反應而得到。大分子鏈中的丙烯腈單元是接頭-尾方式相連的。主要用於制聚丙烯腈纖維，聚丙烯腈纖維（俗稱晴綸）的強度並不高，耐磨性和抗疲勞性也較差。聚丙烯腈纖維的優點是耐候性和耐日曬性好，在室外放置18個月後還能保持原有強度的77%。它還耐化學試劑,特別是無機酸、漂白粉、過氧化氫及一般有機試劑。
英文簡寫：PAN
聚丙烯腈是由單體丙烯腈經自由基聚合反應而得到。大分子鏈中的丙烯腈單元是接頭-尾方式相連的。單體分子結構式：丙烯腈
物理性質：

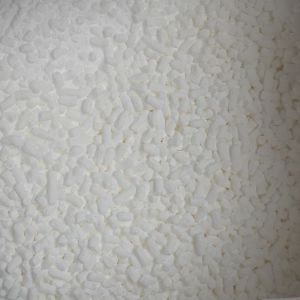

聚丙烯腈外觀為白色粉末狀，密度為1.14~1.15g/cm，加熱至220~300℃時軟化並發生分解。玻璃化聚丙烯腈纖維
轉變溫度：104℃為白色或略帶黃色的不透明粉末；相對密度1.12，玻璃化溫度約90℃。它溶於二甲基甲醯胺、二甲基亞碸、環丁碸、硝酸亞乙基酯等極性有機溶劑，還能溶於硫氰酸鹽、過氯酸鹽、氯化鋅、溴化鋰等無機鹽的濃水溶液，以及濃硝酸等特殊溶劑。它的軟化溫度和分解溫度很接近，加熱至200℃以上也不熔化,而是逐漸著色，以至碳化。
研發歷史
聚丙烯晴纖維的研究始於30年代。1931年德國法本公司的Rain首次製造了聚丙烯腈（PAN），但由於此種聚合物不溶於大多數有機、無機溶劑，且熔融溫度高於分解溫度，所以無法採用當時已知的溶液紡絲及熔融法紡絲，PAN未能製成纖維。40年代，PAN纖維首先由杜邦公司實現了工業化。
編輯本段生產規模
聚丙烯腈纖維是指由聚丙烯腈紡制的纖維或丙烯腈含量占85%以上的共聚物紡制而成的纖維。2000年世界聚丙烯腈纖維產量2.6685Mt，我國聚丙烯腈纖維產量473.7kt。
生產技術
聚丙烯腈纖維有多種不同的生產方法，形成了各具特點的工藝路線。這些工藝路線的共同點是：採用溶液(濕法和乾法)紡絲方法，有相應的溶劑回收處理等。這些工藝路線的不同點是：不同的共聚物組成；不同的聚合(非均相沉澱聚合或均相聚合)方法；不同的紡絲溶劑(可採用二甲基甲醯胺，二甲基乙醯胺，二甲基亞碸，碳酸乙烯酯，硫氰酸鈉，硝酸，氯化鋅等)：不同的紡絲方法(濕法或乾法紡絲，濕法中採用不同凝固浴)；不同的牽伸、後處理工藝；不同的溶劑回收工藝。各種工藝中，最主要的因素是溶劑，不同的溶劑決定了紡絲液的製備條件、紡絲條件、溶劑回收方法和廢水處理方法等一系列工藝特點，也影響到防火、防毒及設備選材等許多方面。
產品套用
聚丙烯腈纖維（俗稱晴綸）的強度並不高，耐磨性和抗疲勞性也較差。聚丙烯腈纖維的優點是耐候性和耐日曬性好，在室外放置18個月後還能保持原有強度的77%。它還耐化學試劑,特別是無機酸、漂白粉、過氧化氫及一般有機試劑。聚丙烯腈對鹼不穩定，遇鹼易著色，在80℃以上的濃鹼中能水解為聚丙烯酸鈉。在回彈性和捲曲性方面，與羊毛存在很大的差距。隨著合成纖維生產技術的不斷發展，複合聚丙烯腈纖維以及各種改性聚丙烯腈相繼出現，如高收縮、抗起球、親水、抗靜電、阻燃、細纖度、異型截面等品種都已有商品生產。聚丙烯腈纖維廣泛用來代替羊毛，或與羊毛混紡製成毛織物等，可代替部分羊毛製作毛毯和地毯等織物，還可作為室外織物，如滑雪外衣、船帆、軍用帆布、帳篷等。聚丙烯腈中空纖維膜具有透析、超濾、反滲透和微過濾等功能，可用於醫用器具、人工器官、超純水製造、污水處理和回用等。共聚單體含量儘量降低的普通腈綸，經預氧化和碳化，可獲得含碳量93%左右的耐1000℃高溫碳纖維。
研發趨勢
聚苯烯腈纖維的研發趨勢，可以歸納為二個方面；其一，是新成纖工藝研究，如採用增塑劑法，合成聚丙烯腈共聚物，以期降低聚丙烯腈大分子間的相互作用從而降低聚合物的熔點，來採用熔融紡織工藝或提高幹噴濕紡工藝中紡絲漿液的濃度，達到提高成纖後原絲力學性能的目的。其二，是研究聚丙烯腈纖維的新品種，例如阻燃性聚丙烯腈纖維，高收縮性聚丙烯腈纖維，聚丙烯腈纖維紡絲過程中的線上著色技術，抗靜電聚丙烯腈纖維，高吸水率聚丙烯腈纖維，細旦絲纖維，複合聚丙烯腈纖維，抗菌防臭聚丙烯腈纖維，遠紅外聚丙烯腈纖維，高強高模聚丙烯腈纖維等。
編輯本段用途
聚丙烯腈主要用於製造合成纖維(如腈綸)。用85%以上的丙烯腈和其他第二、第三單體共聚的高分子聚合物仿製的合成纖維。聚丙烯腈纖維的中國商品名。俗稱人造羊毛。美國杜邦公司於20世紀40年代研製成功純聚丙烯腈纖維（商品名為奧綸），因染色困難、易原纖化，一直未投入工業化生產。後來在改善聚合物的可仿性和纖維的染色性的基礎上，腈綸才得以實現工業化生產。各個國家有不同的商品名，如美國有奧綸、阿克利綸、克麗斯綸、澤弗綸，英國有考特爾，日本有毛麗龍、開司米綸、依克絲蘭、貝絲綸等。腈綸密度一般為1.16～1.18克/厘米3，標準回潮率為1.0%～2.5%。纖維的特點是蓬鬆性和保暖性好，手感柔軟，並具有良好的耐氣候性和防霉、防蛀性能。主要用做人造纖維，俗稱人造羊毛；制毛線、針織物（純紡或與羊毛混紡）和機織物，尤其適宜作室內裝飾布，如窗簾等。在材料學中常以聚丙烯腈為基體來合成多空材料，例如PAN基活性炭。
