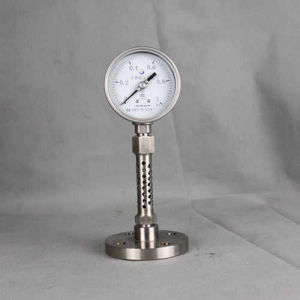

產品簡介
為了擴大各種通用型壓力儀表的使用範圍,能適應於測量高溫的介質，以及對某些測量介質不能直接進入通用型儀表內和便於清洗防止沉澱物質積聚的場合的壓力檢測時，必須採用由散熱器與通用型壓力儀表組成一個壓力儀表量測系統，此類組合壓力表被稱為耐高溫隔膜壓力表。
耐高溫隔膜壓力表由各種通用型壓力表和散熱器組成一個封閉系統，內充密封液。當被測介質的壓力作用於隔膜時，則隔膜產生變形,壓縮封閉系統中的密封液。由於密封液的固有性質，使壓力儀表中的彈性組件產生相應的彈性變形—位移，經指示裝置顯示壓力值。當隔膜的剛度足夠小時，則壓力儀表指示的壓力就近於被測介質的壓力值。
耐高溫隔膜壓力表主要被用於石油化工、制鹼、化纖、染化、製藥、食品和釀造、造紙、制鹼、電子機械、電力等工業部門測量系統或設備流體介質的壓力。
技術參數
表頭外徑
※50mm(2.0inch)※63mm(2.5inch)※76mm3.0(inch)※100mm(4.0inch)※150mm(6.0inch)
安裝形式
※徑向安裝型※軸向安裝型※軸向前帶邊安裝型
壓力量程(特殊量程可訂製)
壓力量程:0~0.1MPa/0~14.5psi(MIN)......0~70MPa/0~10000psi(MAX)
壓力真空量程:-0.1～0～0.1Mpa(MIN)......-0.1～0～1.5Mpa(MAX)
真空(負壓)量程:※-0.1~0Mpa※-100~0kPa※-760~0mmHg※-30~0InHg
外殼材質
※鐵殼(電泳)※碳鋼殼(烤漆)※1Cr18Ni9Ti不鏽鋼※SUS304不鏽鋼※PP
罩圈材質
※鐵制罩圈(噴漆)※鐵制罩圈(電鍍)※不鏽鋼1Cr18Ni9Ti※SUS304不鏽鋼
指針材質
※塑制(注塑一體成型)※鋁製(電泳)※鋼製(電泳)※鋼製(噴漆)
波登管材質
※磷銅※鈹銅※SUS304不鏽鋼※SUS316不鏽鋼※SUS316L不鏽鋼
機芯材質
※黃銅※SUS304不鏽鋼※SUS316不鏽鋼※SUS304不鏽鋼+4F
接頭材質
※黃銅※1Cr18Ni9Ti不鏽鋼※SUS304不鏽鋼※SUS316不鏽鋼
隔膜體材質(依測量介質選用)
※SUS304不鏽鋼※SUS316不鏽鋼※PP※PTFE※SUS316不鏽鋼+F4
隔膜片材質(依測量介質選用)
※SUS304不鏽鋼※SUS316不鏽鋼※SUS316L不鏽鋼※鈦合金※哈氏合金※蒙乃爾合金
※鉭片※氟橡膠※TPFE※4F※SUS316不鏽鋼噴4F※SUS316L不鏽鋼噴4F
中間連線材質
※黃銅散熱器※紫銅散熱器※SUS304不鏽鋼散熱器※SUS316不鏽鋼散熱器
刻度單位(可訂定特殊錶盤)
※Kgf/cm2※MPa※bar※psi※mmHg※kPa※InHg※mbar
刻度盤材質
※鋁製(白瓷底漆,特殊規格可訂製)※塑制
表窗材質
※壓克力※安全玻璃※鋼化玻璃※PC(聚碳酸酯)
環境溫度
-30~60℃(工作溫度持續高於80℃建議外加散熱裝置)
使用溫度
-30~80℃(工作溫度持續高於80℃建議外加散熱裝置)
相對濕度
10%~80%(RH)
精度等級
在常溫條件下:※1.0%f.s.※1.6%f.s.※20%f.s.※2.5%f.s.※4.0%f.s.
防護等級
IP54~IP67(表頭結構樣式不同則防護等級不同)
隔膜體規格
法蘭式隔膜體,用戶可按GB/T(國標)、JB/T(機械部標)、HG(化工部)法蘭標準、DIN(德國)、JIS(日本)、ANSI(美國)等標準，對法蘭進行選擇，也可以接受用戶其它規格的特殊訂貨，或按圖紙加工。
認可標準
JB/T8624-1997
隨機附屬檔案
合格證，使用說明。
可選項目
*如用於壓力脈衝較大的介質可選取配：緩衝彎管或阻尼器。
*如需要在不用或更換壓力表時不停機做業，須隔斷壓力表和被測介質的可選配壓力表開關
適用介質
適用有腐蝕性，易結晶，高粘度，高溫，易凝固和有固體浮游物的流體介質及固液混合流體介質。
結構樣式
※罩圈殼體鏍絲鎖緊式※罩圈殼體加襯圈鏍絲鎖緊式※兩體鏇壓滾邊構
※一體鏇壓滾邊結構※罩殼外卡鏇緊結構※罩殼外卡縮口鏇緊接頭焊接一體結構
※罩殼外卡鏇緊接頭焊接一體結構※罩殼外卡縮口鏇緊結構
訂購須知:
1、請註明所需壓力表的表頭尺寸；2、請註明所需壓力表的量程；
3、請註明所需壓力表的安裝形式；4、請註明所需壓力表的接口類型；
5、請註明所需壓力表量測介質類型；6、請註明所需壓力表量測介質工作溫度；
隔膜體選擇及連線
隔膜體選取(請註明連線隔膜體尺寸,規格或相應標準號)：
1、鏍紋連線式(ML)
2、工字法蘭連線式(MG)
3、敞開法蘭連線式(MF)
4、鏍母式(MN)
5、卡箍式(MC)
6、PP隔膜體
7、探入式
8、管道式
