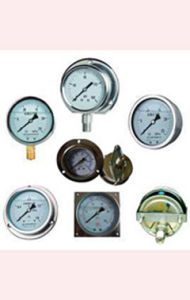

耐振壓力表

耐振壓力表

耐振壓力表具有良好的抗振性能,特別適用於有機械振動和介質脈動的工作環境。耐振壓力表適用於測量無爆炸危險、無結晶體、不凝固以及對銅合金不起腐蝕作用的液體、氣體、蒸氣等介質的壓力。

一、概述

耐振壓力表的殼體中均充有阻尼液(一般為甘油或矽油),用以緩解外部的環境振動,接口處設有阻尼螺釘,脈動介質通予以濾波後才進入彈性敏感元件,以確保耐振壓力表的正常工作和觀察者的準確讀數。 特別適用於有機械振動和介質脈動的工作環境。耐振壓力表適用於測量無爆炸危險、無結晶體、不凝固以及對銅合金不起腐蝕作用的液體、氣體、蒸氣等介質的壓力和真空 。

二、結構原理

耐振壓力表由導壓系統(包括接頭、彈簧管、限流螺釘等)、齒輪傳動機構、示數裝置(指針與度盤)和外殼(包括表殼、表蓋、表玻璃等)所組成。

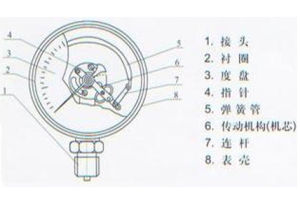

工作原理工作原理

壓力表通過表內的不鏽鋼敏感元件(波登管、膜盒、波紋管)的彈性形變,再由表內機芯的轉換機構將彈性形變傳導至指針,引起指針轉動來顯示壓力。

三、主要技術指標

1)結構形式、錶盤直徑、精度等級

結構形式,錶盤直徑,精度等級結構形式,錶盤直徑,精度等級

2)工作條件

a.使用工作溫度:-5℃~55℃(甘油);-25℃~55℃(矽油) ;
b.使用工作環境振動頻率不大於25Hz,振幅不大於1mm;

3)執行標準:JB/T6804-2006

四、耐振壓力表的安裝注意事項

1. 儀表使用環境溫度為-40~70℃,相對濕度不大於80%,如偏離正常使用溫度20 5℃時,須計入溫度附加誤差。

2. 儀表必須垂直安裝,力求與測定點保持同一水平,如相差過高計入液柱所引起的附加誤差,測量氣體時可不必考慮。安裝時將表殼後部防爆口阻塞,以免影響防爆性能。

3. 儀表正常使用的測量範圍:在靜壓下不超過測量上限的3/4,在波動下不應超過測量上限的2/3。在上述兩種壓力情況下大壓力表測量最低都不應低於下限的1/3,測量真空時真空部分全部使用。

4. 使用時如遇到儀表指針失靈或內部機件鬆動、不能正常工作等故障時應進行檢修,或聯繫生產廠家維修。

5. 儀表應避免震動和碰撞,以免損壞。
