結構轉換層

結構轉換層

結構轉換層,指的是建築物某層的上部與下部因平面使用功能不同,該樓層上部與下部採用不同結構類型,並通過該樓層進行結構轉換。

基本信息

分類

按結構功能,轉換層可分為三類:
1.上層和下層結構類型轉換。多用於剪力牆結構和框架-剪力牆結構,它將上部剪力牆轉換為下部的框架,以創造一個較大的內部自由空間。
2.上、下層的柱網、軸線改變。轉換層上、下的結構形式沒有改變,但是通過轉換層使下層柱的柱距擴大,形成大柱網,並常用於外框筒的下層形成較大的入口。
3.同時轉換結構形式和結構軸線布置。即上部樓層剪力牆結構通過轉換層改變為框架的同時,柱網軸線與上部樓層的軸線錯開,形成上下結構不對齊的布置。

套用

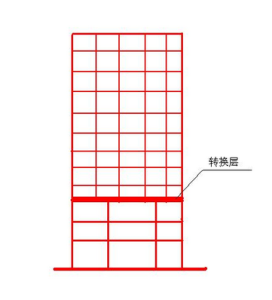

結構轉換層結構轉換層
套用地方

現代高層建築向多功能和綜合用途發展,在同一豎直線上,頂部樓層布置住宅旅館,中部樓層作辦公用房,下部樓層作商店、餐館和文化娛樂設施。不同用途的樓層,需要大小不同的開間,採用不同的結構形式。建築要求上部小開間的軸線布置、較多的牆體,中部辦公用房要小的和中等大小的室內空間,下部公用部分,則希望有儘可能大的自由靈活空間,柱網要大,牆儘量少。這種要求與結構的合理、自然布置正好相反,因為結構下部樓層受力很大,即正常應當下部剛度大、牆多、柱網密,到上部逐漸減少。為了滿足建築功能的要求,結構必須以與常規方式相反進行布置,上部小空間,布置剛度大的剪力牆,下部大空間,布置剛度小的框架柱。為此,必須在結構轉換的樓層設定轉換層,稱結構轉換層。
結構形式轉換層的結構形式:當內部要形成大空間,包括結構類型轉變和軸線轉變時,可採用梁式桁架式空腹桁架式、箱形和板式轉換層;當框筒結構在底層要形成大的入口,可以有多種轉換層的形式,如梁式、桁架式、牆式、合柱式和拱式等。目前,國內用得最多的是梁式轉換層,它設計和施工簡單,受力明確,一般用於底部大空間剪力牆結構。當上下柱網、軸線錯開較多,難以用梁直接承托時,可以做成厚板或箱式轉換層,但其自重較大,材料耗用較多,計算分析也較複雜。

功能

轉換層結構的功能
轉換層在建築功能上的作用主要有:(1)提供大的室內空間;
(2)為建築物提供大的入口
(3)在高層建築中部提供大空間。
