轉換層

轉換層，建築物某樓層的上部與下部因平面使用功能不同，該樓層上部與下部採用不同結構（設備）類型，並通過該樓層進行結構（設備）轉換，則該樓層稱為結構（設備）轉換層。目前的高層建築多為低層商用，上部住宿的多功能要求，在低層商用要求的大空間與上部住宿要求的多牆多柱的小空間之間，往往需要採用一定的結構形式進行轉換處理，即加設轉換層。轉換層常用的結構形式包括梁式、空腹桁架式、斜桿桁架式、箱形和板式。

基本信息

• 中文名：轉換層
• 英文名：The transformation layer

• 功能：提供大的室內空間
• 特點：上部與下部採用不同結構類型

定義

建築物某層的上部與下部因平面使用功能不同，該樓層上部與下部採用不同結構類型（剛度突變的樓層），並通過該樓層進行結構轉換，則該樓層稱為轉換層。

分類

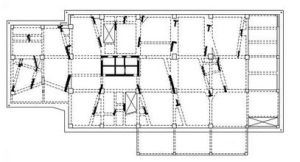

轉換層

按結構功能，轉換層可分為三類：1．上層和下層結構類型轉換。多用於剪力牆結構和框架－剪力牆結構，它將上部剪力牆轉換為下部的框架，以創造一個較大的內部自由空間。2．上、下層的柱網、軸線改變。轉換層上、下的結構形式沒有改變，但是通過轉換層使下層柱的柱距擴大，形成大柱網，並常用於外框筒的下層形成較大的入口。3．同時轉換結構形式和結構軸線布置。即上部樓層剪力牆結構通過轉換層改變為框架的同時，柱網軸線與上部樓層的軸線錯開，形成上下結構不對齊的布置。

套用

設定部位

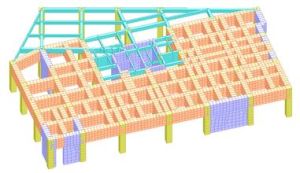

轉換層

現代高層建築向多功能和綜合用途發展，在同一豎直線上，頂部樓層布置住宅、旅館，中部樓層作辦公用房，下部樓層作商店、餐館和文化娛樂設施。不同用途的樓層，需要大小不同的開間，採用不同的結構形式。建築要求上部小開間的軸線布置、較多的牆體，中部辦公用房要小的和中等大小的室內空間，下部公用部分，則希望有儘可能大的自由靈活空間，柱網要大，牆儘量少。這種要求與結構的合理、自然布置正好相反，因為結構下部樓層受力很大，即正常應當下部剛度大、牆多、柱網密，到上部逐漸減少。為了滿足建築功能的要求，結構必須以與常規方式相反進行布置，上部小空間，布置剛度大的剪力牆，下部大空間，布置剛度小的框架柱。為此，必須在結構轉換的樓層設定轉換層，稱結構轉換層。

結構形式

轉換層的結構形式：當內部要形成大空間，包括結構類型轉變和軸線轉變時，可採用梁式、桁架式、空腹桁架式、箱形和板式轉換層；當框筒結構在底層要形成大的入口，可以有多種轉換層的形式，如梁式、桁架式、牆式、合柱式和拱式等。當前，國內用得最多的是梁式轉換層，它設計和施工簡單，受力明確，一般用於底部大空間剪力牆結構。當上下柱網、軸線錯開較多，難以用梁直接承托時，可以做成厚板或箱式轉換層，但其自重較大，材料耗用較多，計算分析也較複雜。

功能

轉換層結構的功能
轉換層在建築功能上的作用主要有：
（1）提供大的室內空間；
（2）為建築物提供大的入口；
（3）在高層建築中部提供大空間。
