PT-1型內孔噴塗器適用於小孔及中型管道的內壁塗裝，它是利用無氣噴塗機輸送來的高壓塗料，通過特製的噴嘴，使塗料霧化後直接形成中空的四周發散形均勻地噴在管道內表面，從而實現管道的塗裝。
1.噴嘴 2.滾輪 3.支架 4.導流管 5.調節手輪 6.高壓軟管
3 主要參數
1) 噴塗管道內孔範圍（mm）--------------- Ф50～Ф500
2) 機身外形尺寸（mm）------------------- Ф50×280（長）
4 設備安裝
內孔噴塗器需與我廠生產的無氣噴塗機配套，單獨無法使用。
5 使用方法
1) 該機型需與我廠生產的氣動型無氣噴塗機或電動型無氣噴塗機配套使用。
2) 使用時，先按圖二所示安裝。
3) 用一根金屬絲鉤住PT-1機身，從待噴管道一端拉向另一端。
4) 啟動無氣噴塗機，將高壓塗料輸入軟管，旋開塗料出口閥，噴嘴立即噴出喇叭狀塗料，噴在管道口部，立即拖動機身往後退。
5) 機身往後拖動時，速度應均勻，快慢應合適，它直接影響塗膜厚度及均勻程度。
6) 噴塗結束後，將無氣噴塗機的吸入管從塗料桶中提起。打開無氣噴塗機的放泄閥，使之空載運行2分鐘將泵內過濾器、高壓軟管、PT-1型機內剩餘塗料排出（此時PT-1型機上的噴嘴、過濾器可拆下，放入裝有香蕉水的密閉容器內），然後，加溶劑空載循環，將泵、過濾器、高壓管、PT-1機身、噴嘴完全清洗乾淨。
7) 噴塗結束後，設備應及時進行清理，否則塗料固化後堵塞通道，再清洗就十分困難。
8) 設備出廠時，系統內有少量機油，初次使用時，請用溶劑清洗後再使用，若設備停置較長時間不使用，系統內允許少量輕機油，以防止內部鏽蝕。
9) 噴嘴後部裝有過濾器，有60目、100目、200目幾種規格，裝機為60目。用戶可根據塗料粘度不同而選購。
10) 隨機配備15米長高壓軟管，如不夠長，用戶可另行訂購。
11) 支架完全收攏後如要張開，必須用手將支架往外拉成圖示形狀方可旋轉調節手輪。
12) 隨機配備的無氣噴塗機的使用應參見相應的產品說明書，上面有詳盡的使用方法。
6 故障分析與排除
無氣噴塗機的維修在該產品說明書上已有詳細介紹，這裡不再重複。
| 故障現象 | 原因 | 排除方法 |
| 塗料霧化不好 | 1、 1、 塗料粘度過高 2、 2、 塗料壓力偏低 3、 3、 噴嘴後面過濾網堵塞及噴塗機過濾網堵塞 | 1、 1、 用溶劑稀釋塗料 2、 2、 調節噴塗機壓力 3、 3、 清洗或更換過濾網 |
| 密封處泄漏 | 1、 1、 密封圈不起作用 2、 2、 密封圈未壓緊 | 1、 1、 更換密封圈 2、 2、 壓緊密封圈 |
| 噴嘴經常堵塞 | 1、 1、 噴嘴後面過濾網規格不合適 2、 2、 過濾網損壞 3、 3、 塗料不乾淨 | 1、 1、 換合適的過濾網 2、 2、 更換過濾網 3、 3、 過濾塗料 |
標準配置包含：
1） 塗裝機 1台
2） 高壓塗料管15m 1根 （德國）
3） 高壓過濾器 1個
4） 內壁塗裝器 1個
5） 推車及吸料管等附屬檔案 1套
6） 使用說明書 1套
1使用方需配排量為1立方米的空氣壓縮機配套該設備使用

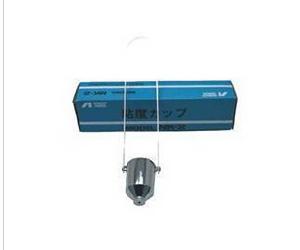

2、噴塗塗料黏度100秒以下（NK-2杯
