立式全自動插拔力試驗機

立式全自動插拔力試驗機

立式全自動插拔力試驗機又簡稱全自動插拔力試驗機。本機適用於各種連線器之插入力及拔出力測試,搭配專利設計之自動求心裝置,將可得到完全準確之插拔力試驗,利用 Windows 視窗中文畫面設定,操作簡單方便,且所有資料皆可儲存( 試驗條件、位移、曲線圖、壽命曲線圖、檢查報表等)解決各種連線器測試的夾具問題及測試時公母連線器能自動對準,不會有吃單邊的問題。

產品用途

本機最大優勢是搭配飛凌儀器動態阻抗測試系統,可在測試插拔力同時測試動態阻抗並繪製(荷重行程-阻抗曲線圖),以往的機器是配置阻抗測試機使用。

儀器圖片

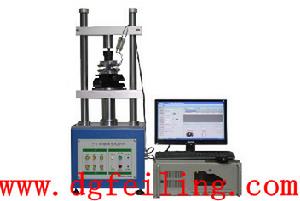

立式全自動插拔力試驗機 立式全自動插拔力試驗機

機器特點

1、測試條件皆由電腦畫面設定,並可儲存。由下拉式選單勾選設定或直接輸入數據。(含試驗類別、測定運動方向、荷重測定範圍、行程測定範圍、行程原點位置、行程原點檢出、測定速度、  測定總次數、暫停時間每次等候位置、空壓次數等)。  2、可儲存及列印圖形(荷重-行程曲線圖-荷重衰減壽命曲線圖-檢驗報表)荷重元超負載之保護  功能、可確保荷重元不致損壞。  3、同時顯示荷重-行程曲線圖及壽命曲線圖。  4、自動荷重零點檢出,並可設定原點檢出荷重值。  5、荷重單位顯示:N、lb、gf、Kgf可自由切換。  6、可同時搭配數個荷重元(2Kgf/5Kgf/20Kgf/50Kgf選購)。  7、機台採用高鋼性結構設計,搭配伺服馬達,長時間使用下能確保精度,適合一般引張壓縮測試及插拔力壽命測試。  8、超規格值停止(於壽命測試時,測試數據超出設定上下限值時機器自動停止。  9、測定項目:最大荷重值、峰值、谷值、行程之荷重值、荷重之行程值插入點電阻值、荷重或  行程之電阻值。

測試項目

1、連線器單孔插拔試驗  2、連線器插拔壽命試驗  3、連線器 Normal Force 測試  4、連線器整排插拔試驗  5、連線器單Pin與塑膠保持力試驗  6、可同時與接觸阻抗機連線(選購)  7、各種壓縮、拉伸破壞強度試驗。

技術參數

1、測定最大荷重:50Kg,20Kg,5Kg,2Kg  2、最小分解能力:0.01Kg或1g  3、最大測定高度:150mm  4、最小微調距離:0.01mm  5、測定速度範圍:0-200mm/min  6、 X軸移動範圍:0-75mm  7、 Y軸移動範圍:0-75mm  8、傳動機構:滾珠螺桿  9、驅動馬達:日本松下伺服馬達  10、外觀尺寸:360×260×940mm

測試報表輸出

1、荷重-行程曲線圖、壽命曲線圖、測試報表,皆為A4標準紙張規格,且由電腦印表機直接列印;  2、插拔荷重 - 行程曲線圖:可直接顯示並儲存每次測試之位移與力量值變化;  ( X 軸代表行程,Y 軸代表力量)  每一測量圖形皆可由十字游標追蹤軌跡,判定每一測定點對應之荷重及行程值,  最小解析度 0.01mm;  曲線由電腦自動儲存、可隨時放大縮小、一張紙可任意指定放置 N 個曲線圖;  捲軸式曲線圖顯示,可任意瀏覽曲線圖;  同時顯示荷重-行程曲線圖及壽命曲線圖。  3、壽命曲線圖:  報表抬頭內容可隨時修改;  報表上可顯示每條曲線之最大值、最小值、平均值;  報表上可顯示測試上、下限之規格線;  可設定同時顯示多組壽命曲線圖。  4、測試報表:  測試報表自動產生(A4 規格),並可轉檔輸出(Excel)或通過網路直接輸出;  自動計算最大值、最小值、平均值、差值、標準差等;  可輸入測試上、下限值,超出規格自動判定 OK 或 NG。

機器標準配置

1、 1220S主機一台  2、多功能夾具及夾嘴一套  3、整排插拔用自動求心裝置一套  4、大型 X、Y 移動台一套  5、 Normal Force 專用治具一套  6、電腦一套(P4主機板,40GB硬碟,256MB記憶體,17寸純平彩顯)  7、印表機一台  8、插拔力試驗機說明書一本  9、軟體使用說明書一本
