移相器[電子技術名詞]

移相器在雷達、飛彈姿態控制、加速器、通信、儀器儀表甚至於音樂等領域都有著廣泛的套用。

概念

移相器（Phaser）能夠對波的相位進行調整的一種裝置。任何傳輸介質對在其中傳導的波動都會引入相移，這是早期模擬移相器的原理；現代電子技術發展後利用A/D、D/A轉換實現了數字移相，顧名思義，它是一種不連續的移相技術，但特點是移相精度高。

移相器在雷達、飛彈姿態控制、加速器、通信、儀器儀表甚至於音樂等領域都有著廣泛的套用。

在R-C串聯電路中，若輸入電壓是正弦波，則電路中各處的電壓、電流都是正弦波。從相量圖可以看出，輸出電流相位超前輸入電壓相位一個φ角，如果輸入電壓大小不變，則當改變電源頻率f或電路參數R或C時，φ角都將改變，而且A點的軌跡是一個半圓。同理可以分析出，以電容電壓作為輸出電壓時，輸出電壓相位滯後輸入電壓相位一個φ角。因此，不論以R端或C端作輸出，其輸出電壓較輸入電壓都具有移相作用，這種作用效果稱阻容移相。

阻容移相環節，在電子技術套用中廣泛採用，如移相電路、耦合電路、微分電路、積分電路等等。

工作原理

一種用以調節交流電壓相位的裝置。移相器一般是多相的，其結構如圖所示。它和一台被旋轉的繞線式三相異步電動機相似。通常定子繞組作為原繞組，轉子繞組為副繞組。在移相器的轉子轉軸上裝有一套蝸輪蝸桿。轉動蝸輪蝸桿，能使移相器的轉子相對於定子在一定範圍內轉動。當定子上的原繞組接三相交流電源後，氣隙里產生的旋轉磁場將在原、副繞組中分別感應出電動勢E1和E2。其大小與各繞組的有效匝數成正比，而相位決定於原、副繞組軸線之間的相對位置。例如原、副繞組軸線在空間位置上彼此相差α電角度,忽略它們的漏阻抗電壓降，可以得到原、副邊電壓的關係為

U1≈－E1

公式

式中nsr是原、副邊繞組的變比。改變轉子的位置,可以改變副邊電壓相對於原邊電壓的相位，但輸出電壓的大小不變。

特性

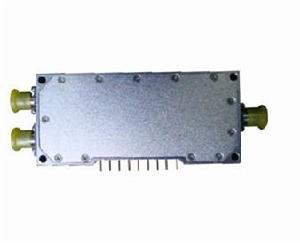

移相器

移相器將變壓器移相技術與數字測量技術進行了有機的結合，移相調 節精度高，讀數準確直觀，輸出電壓、電流可調，輸出波形好，運行可靠，操作方便，能滿足較高精度的單相及三相交流功率、相位等儀表的測試校驗，也能用於電度表的檢定裝置之中。

套用

占系統負荷較重、並且有持續快速攀升趨勢時，需要進行電壓緊急態勢分，注視運行工況將可能通過何種途徑逼近電網負荷供應能力的臨界點。負荷在高位快速攀升時，電源如何分擔負荷增量，可以從運行模式的調峰特徵去尋找預估線索。主力調峰電源與負荷中心之間，各聯絡線在潮流上漲逼近限值方面，往往步調上有差異，線路潮流驟增時，對可能首先跳閘的聯絡線，應該給予特殊的關注，因為其保護跳閘勢必引起功率轉移，使其它聯絡線相繼跳閘，產生惡性連鎖反應，可能導致系統解列。移相器在國外廣泛用來進行潮流調控。靈活交流輸電系統(FACTS)裝置家族中的“靜止移相器”(SPS)，由於電力電子技術的採用，在調控性能上有了長足進步，免除了任何機械操作，在安全穩定控制方面具有良好的套用前景，肯定了SPS可用來提高暫態穩定性、阻尼次同步振盪、緩和區域間振盪、減輕軸系暫態扭矩以及穩態環流控制。

移相器的作用是將信號的相位移動一個角度。運用移相器規約敏感聯絡線的潮流，保障電壓穩定性不因聯絡線連鎖跳閘、相繼退出而遭到破壞，可以明顯提高電壓穩定極限。其工作原理根據不同的構成而存在差異。如電晶體電路，可在輸入端加入一個控制信號來控制移相大小；在有些電路中則利用阻容電路的延時達到移相；在單片機控制系統還可利用內部定時器達到移相的目的。

參數

1、輸入電壓：三相四線3×380V(220V)

2、輸出電壓：三相四線3×(0～380)/(0～220)V

三位半數字顯示，精度1.0級

3、輸出電流：選擇電流輸出功能 AC 0～20A

三位半數字顯示，精度1.0級

4、最大輸出容量：1200VA

5、移相範圍：0°～360°，精度0.5級

6、電壓波動：粗調≤1.5%，細度≤2.0%

7、波形失真：輸出波形失真度≤輸入波形失真度

8、溫升：<60℃

9、絕緣電阻：2MΩ

10、耐壓試驗：1.0KV/min

11、使用環境：溫度：-10°～40°

濕度：<80%RH
