簡介

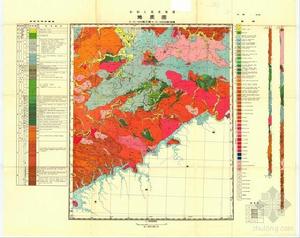

礦區工程地質圖(engineering geological map of ore field)是指反映和評價礦區工程地質條件及其分布特徵、變化規律和工程的圖件。分綜合性工程地質圖和專門性工程地質圖兩種。綜合性工程地質圖綜合反映了礦區勘察和研究成果；專門性工程地質圖反映某項工程的工程地質因素或工程地質作用。它們是礦山規劃、設計生產中采(掘)工程布置和自然地質災害防治工作的依據。圖件比例尺，綜合性工程地質圖一般為1:500~1:2000，專門性上程地質圖為1:200~1:1000。
圖幅內容
綜合性工程地質圖的主要內容應包括:
(1)地形特徵、地貌分區及其類型。
(2)地層岩性。應標明地層時代，岩土類型，分布範圍和界線，工程地質岩組編號及其界線。
(3)地質構造。應標示斷層、破碎帶的位置、性質、產狀、長度、頻寬及其影響範圍，褶皺類型及軸線，節理系統及其分布規律白。
(4)礦體(層)分布、產狀、邊界、類型等。
(5)水文地質條件。包括地下水位，岩石含水特點，含水層和隔水層的分布範圍，地表河流、泉水或其它地下水露頭，岩溶發育特點和分布範圍。
(6)現有探、掘(剝)、采工程位置及其編號。采場位置、編號及採空區分布。
(7)環境地質和工程岩體變形特徵及範圍。包括自然滑坡、山崩、土石流，露天礦邊坡工程的滑坡、坍塌、座落、傾倒、開裂等，井巷工程的片幫幫、冒頂、裂開、底鼓等。專門性工程地圖按需要而確定專門內容。
製圖方法
以礦區綜合性地質圖為基礎。將工程地質調查資料、地貌圖和水文地質圖的資料，標繪到圖上，進行整理分析，用符號、顏色、線條花紋或等值線等直觀地表征各種地質體和參數的特徵和分布規律。並進行工程地質分區。
