礦區地質圖

釋義

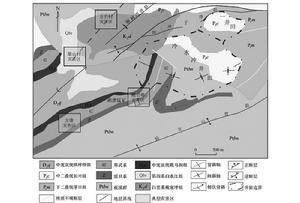

礦區地質圖（geological map of ore deposit）又稱“礦床地質圖”或“礦床地形地質圖”。是詳細表示礦床或礦區的地形、地層、岩漿岩、構造、礦體、礦化帶等基本地質特徵及相互關係的圖件。

用途

其用途是說明礦床的賦存地質條件，作為布置勘探工作、評價礦床、進行礦山建設設計及生產的基本資料依據。同時標有探礦工程位置及物、化探工作成果的礦床地質圖，稱礦床綜合地質圖。

特性

礦區地質圖是礦區範圍內地質特徵、勘探程度、研究成果的集中體現，主要用於了解礦區地形及地質全貌，是礦山總體設計的主要依據之一，設計中的總圖就設計在此種圖上。在繪製礦區各種地質剖面圖（如水平斷面圖、垂直斷面圖、投影圖等）時，它也是基礎圖件之一。對於已投產礦山，在採掘過程中遇到的構造問題、就礦找礦不斷擴大儲量、延長礦山壽命等問題，也要參考礦床（區）地形地質圖上所反映的情況做出抉擇；在礦山基建和生產過程中，還要經常參考這種圖件來指導施工、生產或修改設計等工作。為此，採礦工作者必須學會熟練使用、閱讀地形地質圖。
