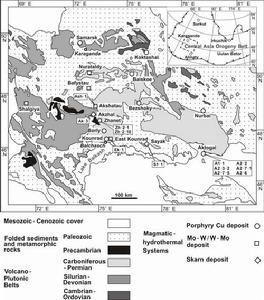

礦床綜合地質圖

釋義

礦床綜合地質圖是指同時表明探礦工程位置及物、化探工作成果等內容的礦床地質圖，稱礦床綜合地質圖。

特性

探礦工程分布圖一般都與礦床地質圖合併編制，稱為 礦床綜合地質圖。只有在礦床地質情況複雜，探礦工程密集，上下中段較多，在礦床地質圖上不能清晰表示的情況下，才單獨編制丁程分布圖。探礦工程分布圖由礦區測量人員根據工程測量資料進行編制。凡探礦工程施工完畢，都應及時進行測量，以便及時投繪到工程分布圖上。工程分布圖是編制勘探線剖面等綜合圖件的依據，也是礦床儲量計算報告的基本附圖之一。

相關

探礦工程分布圖主要表示礦床各種探礦工程的分布位置，在一定程度上也反映了礦床的勘探方法和勘探程度。圖上應表示的內容有：勘探基線、勘探剖面線、坐標網、已竣工的各種探礦工程等。鑽孔應標出鑽孔編號、開孔標高、終孔深度、見礦品級，必要時還要繪鑽孔軸線水平投影圖，水平坑道應畫腰線平面圖，不同中段水平坑道系統要用不同形式的線條表示。
