組成

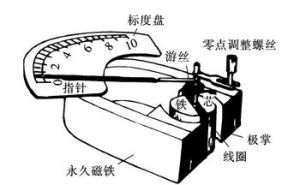

磁電式電流表永久磁鐵、鐵芯、線圈、螺鏇彈簧、指針、刻度盤等六個部分組成。
（1）磁場部分

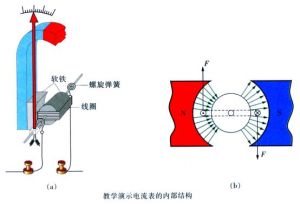

在馬蹄形永久磁鐵的兩極，連線一對極掌，兩極掌之間形成一個筒形孔腔，在腔的中央固定著一個圓柱形鐵芯，於是極掌和鐵芯之間的空隙就存在著輻射狀磁場。因為極掌與鐵芯間的空隙很狹窄，所以可近似認為其間的磁場分布均勻，磁感線沿著鐵芯的徑向呈輻射狀。
（2）線圈與指針
線圈置於輻射狀磁場中，指針固定線上圈上，可與線圈一起轉動。指針尾端裝有平衡物。
（3）遊絲與調零裝置
遊絲有兩盤，相互反繞。其外端分別焊在上、下兩個調零導桿上；內端焊在與線圈相連的內樁上，將電流導入和導出線圈。裝好刻度盤，當指針不指零時，可調上、下兩個調零導桿，上面的調零導桿通常是通過電錶殼外的調零螺絲進行調節。
總之，磁電式儀表的結構是：裡面有一個永久磁鐵，還有一個被兩根遊絲架起來的線圈。
工作原理
電流表由於蹄形磁鐵和鐵芯間的磁場是輻向均勻分布的，因此不管銅電線圈轉到什麼角度，它的平面都跟磁感線平行。因此，磁力矩與線圈中電流成正比（與線圈位置無關）。當銅電線圈轉動時，螺鏇彈簧將被扭動，產生一個阻礙線圈轉動的阻力矩，其大小與線圈轉動的角度成正比，當磁力矩與螺鏇彈簧中的阻力矩相等時，線圈停止轉動，此時指針偏向的角度與電流成正比，故電流表的刻度是均勻的。當線圈中的電流方向改變時，安培力的方向隨著改變，指針的偏轉方向也隨著改變，所以，根據指針的偏轉方向，可以知道被測電流的方向。
