簡介
磁性材料的磁性隨使用時間而變化的現象稱為磁時效。這種現象主要是碳和氮等雜質元素引起的。如電工鋼板由高溫冷卻時，多餘的碳和氮來不及析出，形成過飽和固溶體。這種鋼板製成的鐵芯,在長期運轉期間,特別在溫度升高（20～80℃）時，碳和氮等以細小Fe3C和Fe16N2質點析出，以致使矯頑力和鐵損增高。
材料原理
為檢查材料的磁時效情況，通常經100℃×600小時，120℃×120小時或150℃×100小時人工時效,再測量時效前後的矯頑力或鐵損的增長率。一般要求矯頑力或鐵損增長率小於6％。

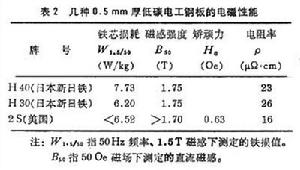

產生冷軋無取向矽鋼是製造各種型號電機(發電機、電動機)的主要原材料。電機在運行中要求低損耗、高效率、運行安全、壽命長,這就要求材料不僅具有優良的磁性能,而且在長時間運行中保持磁性能穩定,即具有無時效(或低時效)性。電機在運行中,由於有能量損耗,使之發熱 .
.
趨向性
對太鋼生產的冷軋無取向矽鋼的磁時效做了初步研究。試驗選取不同碳含量試樣,在不同溫度下,保溫不同時間,測量其鐵損(如P10/50)的變化,計算出時效率,從而估算其磁時效性。結果表明,冷軋無取向矽鋼的磁時效與鋼的碳含量有顯著的趨向性。

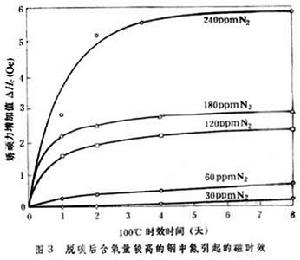

脫碳後含氧量較高的鋼中氮引起的磁時效
