碳化鎢粉

0.001 0.001 0.001

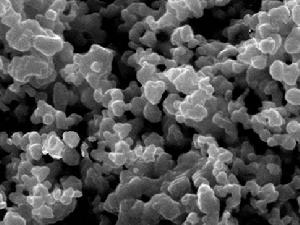

簡介

碳化鎢粉(WC)是生產硬質合金的主要原料，化學式WC。全稱為WolframCarbide,碳化鎢粉為黑色六方晶體，有金屬光澤，硬度與金剛石相近，為電、熱的良好導體。熔點2870℃,沸點6000℃，相對密度15.63(18℃)。碳化鎢不溶於水、鹽酸和硫酸，易溶於硝酸－氫氟酸的混合酸中。純的碳化鎢易碎，若摻入少量鈦、鈷等金屬，就能減少脆性。用作鋼材切割工具的碳化鎢，常加入碳化鈦、碳化鉭或它們的混合物，以提高抗爆能力。碳化鎢的化學性質穩定。

性質

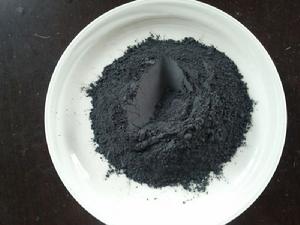

碳化鎢粉呈深灰色粉末，能溶於多種碳化物中，尤其是在碳化鈦中的溶解度很大，形成TiC-WC固熔體。鎢與碳的另一個化合物為碳化二鎢，化學式為W2C，熔點為2860℃，沸點6000℃,相對密度17.15。其性質、製法、用途同碳化鎢粉。

用途

碳化鎢粉主要用於生產硬質合金。在碳化鎢粉中，碳原子嵌入鎢金屬晶格的間隙，並不破壞原有金屬的晶格，形成間隙固溶體，因此也稱填隙（或插入）化合物。

產地

每年生產的碳化鎢粉主要供國內使用，部分出口到日本、美國、德國、義大利、法國、瑞典等國家。

化學成分

Ct	Cf	Fe	Mo	K	Na	Si	Al	Ca	Mg	S
	雜質含量Max. (%)
6.13 ± 0.05	0.06	0.02	0.01	0.0015	0.0015	0.004	0.002	0.002	0.001	0.001

生產

用金屬鎢粉和炭黑為原料，按一定比例配成混合料，將混合料裝入石墨舟皿中，置於炭管爐內或高中頻感電爐中，在一定溫度下進行炭化，再經球磨、篩分即得碳化鎢粉。

等級	WC (%,Min.)	C %		雜質(%,Max. )
		Total c (%)	Free c(%)	Al	As	Bi	Ca	Mg	Cd	Cr	Cu	Fe
FWC-1	99.8	6.08~6.18	0.08	0.001	0.001	0.0002	0.0045	0.001	0.0002	0.006	0.0008	0.03
FWC-2	99.7	6.08~6.18	0.08	0.001	0.0015	0.0003	0.005	0.0015	0.0003	0.007	0.001	0.05
K	Na	Mn	Mo	Ni	P	Pb	S	Sb	Si	Sn	V	-
0.0015	0.001	0.001	0.004	0.006	0.001	0.0002	0.001	0.0005	0.0035	0.0002	0.0008	-
0.002	0.0015	0.0015	0.01	0.007	0.0015	0.0003	0.0015	.0.0005	0.005	0.0003	0.001	-

等級

根據費氏粒度，碳化鎢粉可分為十二個等級：

等級	Fsss.(?)	O2 (%,Max.)
WC-2	1.00~1.49	0.18
WC-3	1.50~1.99	0.15
WC-4	2.00~2.49	0.12
WC-5	2.50~2.99	0.10
WC-6	3.00~3.49	0.08
WC-7	3.50~3.99	0.08
WC-8	4.00~4.49	0.08
WC-9	4.50~4.99	0.08
WC-10	5.00~6.99	0.08
WC-11	7.00~8.99	0.08
WC-12	9.00~14.99	0.08
WC-13	15.00~25.00	0.08
