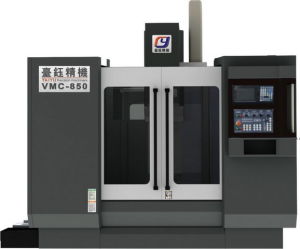

硬軌立式加工中心

硬軌立式加工中心

硬軌立式加工中心適宜於大中型模具加工,其Y軸行程可達700mm,三軸傳動方式——直傳,軸向推力大,採用寬廣的底座,四軌支承結構。

硬軌立式加工中心

所有鑄件均為米漢納材料鑄造,在鑄造後各件經過退火處理,導軌表面經過淬火熱處理及精密磨削;滑道接觸面有耐磨氟化樹脂(RULONAR),具有低阻尼、低摩擦係數等特性。

由冷卻系統及油冷機對加工切削及主軸進行冷卻;

由潤滑系統給各傳動進行潤滑,降低磨擦阻力,增長機器的使用壽命;

可配專用的排屑機進行集中排屑;

可配有刀庫實行自動換刀,節省換刀過程時間;

以第四軸及迴轉工作檯可實現水平(第四軸)運動。

主要參數表

TK系列 TK-1370
X/Y/Z軸最大值(mm) 1370/700/700mm
主軸鼻端至工作檯面(mm) 130-830mm
主軸中心至立柱面(mm) 870
工作檯尺寸(mm) 1450×650mm
工作檯承受最大重量(Kg) 1300kg
T槽尺寸(中心距x槽寬x槽數) 120×22×5mm
主軸
主軸錐度 BT50
主軸轉速(rpm) 6000rpm
主軸傳動方式 皮帶
主軸馬達 15kw
冷卻 冷卻液
軸向馬達
進給率 3.5kw
x軸快速位移(M/min) 20 m/min
y軸快速位移(M/min) 20 m/min
z軸快速位移(M/min) 15 m/min
切削最大值(mm/min) 6000 mm/min
精度
定位精度(±mm) 0.008mm
重複定位精度(mm) 0.005mm
其它
電源需求(不間斷)(KVA) 30kva
機台重量(Kg) 10000kg
空壓需求 6kgs/85psi

主要配置明細表

品名 規格 產地
控制系統 FCA-64SM 日本
主軸馬達 20HP 日本
三軸馬達 3.5KW 日本
主軸 BT50 台灣
主軸軸承 P4 日本
四瓣爪 BT50 台灣
滾珠螺桿 Ø40 台灣
軸承 30TAC 日本
連軸器 Ø28 台灣
打刀系統 6000KG 台灣
風路系統 6KG 台灣
油路系統 2.5L 台灣
冷卻系統 4000 K卡 台灣
伸縮護罩 TK-1300 台灣
刀庫(選配) BT50 16T 台灣
刀庫(選配) BT50 24T 台灣
