概述

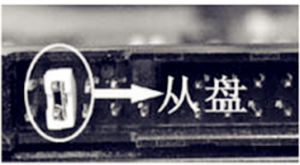

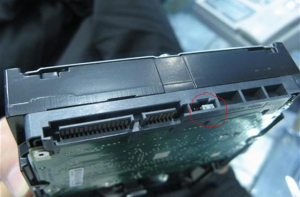

硬碟跳線硬碟上的跳線是比較簡單的，其跳線位置多在硬碟後面，其跳線在數據線接口和電源線接口之間，白色的鍵帽清晰可見。而硬碟表面和這個“之間”的位置對應的電路板的一面，都有關於跳線設定的說明。
（主）表示主盤，是一個IDE通道上第一個被系統檢測的設備，一個主機板通常有兩個IDE設備通道，而一個通道上最多能連線兩個IDE設備，它們有主從之分。“Slave”
（從）表示從盤，是一個IDE通道上第二個被系統檢測的設備。“CableSelect”（線纜選擇）表示使用特殊的硬碟數據線連線主機板，跳線就決定了硬碟的主從位置。
原因
硬碟跳線絕大多數桌上型電腦使用的硬碟要么採用 IDE 接口，要么採用 SCSI 接口。SCSI 接口硬碟的優勢在於，最多可以有七種不同的設備可以聯接在同一個控制器面板上。由於硬碟以每分鐘3000—10000轉的恆定高速度鏇轉，因此，從硬碟上讀取數據只需要很短的時間。
在筆記本電腦中，硬碟可以在空閒的時候停止鏇轉，以便延長電池的使用時間。老式硬碟的存儲容量最小只有 5MB，而且，使用的是直徑達12英寸的碟片。
現在的硬碟，存儲容量已從以MB為單位發展到以GB、TB為單位，桌上型電腦硬碟使用的碟片直徑一般為3.5英寸，筆記本電腦硬碟使用的碟片直徑一般為2.5英寸。新硬碟一般都在裝配工廠中經過低級格式化，目的在於把一些原始的扇區鑑別信息存儲在硬碟上。
sata（serial ata），即串列ata接口，它作為一種新型硬碟接口技術於2000年初由intel公司率先提出。雖然與傳統並行ata存儲設備相比，sata硬碟有著無可比擬的優勢。而磁碟系統的真正串列化是先從主機板方面開始的，早在串列硬碟正式投放市場以前，主機板的sata接口就已經就緒了。但在intel ich5、sis964以及via vt8237這些真正支持sata的南橋晶片出現以前，主機板的sata接口是通過第三方晶片實現的。這些晶片主要是siliconimage的sil 3112和promise的pdc20375及pdc20376，它們基於pci匯流排，部分產品還做成專門的pci RAID控制卡。
注意事項
選購時
硬碟跳線，其實就是把硬碟後面的2根小針連到一起，連這2個小針的就叫跳線帽，一般跳線帽在硬碟上就有，或去買硬碟那要一個都會給你的。
操作時
如果硬碟是IDE接口的話，就可以把2塊硬碟連在一根線上，一般市面上的IDE線上都要3個IDE接口，一頭是連在主機板上，還有2個空頭就可以接硬碟，但接的時候注意下防錯設計，別把線插反了。
設定時
注意接雙硬碟一定要設定好兩塊硬碟的主從條線，如果設定不好，出現的問題就是：無法啟動或啟錯盤。

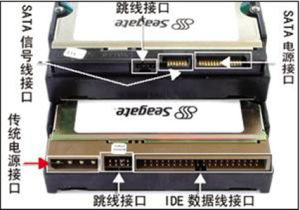

把SATA盤從跳線上設定成Master主盤把你的IDE盤設定成Slave從盤就搞定了，因不同廠商的硬碟主/從跳線位置都不一樣，只需在硬碟上找到跳線說明，然後記住Master是主盤，Slave是從盤，按照說明插跳線帽即可。
跳線設定
（1）Seagate（希捷）硬碟
Seagate硬碟的跳線設定圖示一般可以在盤體的反面找到，短接的跳線被框上長方框，主要有四種設定方式：“Master or Single drive”（表示設定硬碟為主盤或該通道上只單獨連線一個硬碟，即該硬碟獨占一個IDE通道，這個通道上不能有從盤）、“Drive is slave”（表示當前硬碟為從盤）、“Master with a non-ATA compatible slave”（表示存在一個主盤，而從盤是不與ATA接口硬碟兼容的硬碟，這包括老式的不支持DMA33的硬碟或SCSI接口硬碟）、“Cable Select”（使用數據線選擇硬碟主從）、無跳線（表示當前硬碟為從盤）。
（2）Western Digital（西部數據）硬碟
Western Digital硬碟的跳線設定圖示一般可以在盤體的正面找到，短接的跳線被框上黑色長方塊，主要有三種設定方式：“Slave”（表示當前硬碟為從盤）、“Master w/Slave present”（表示當前盤為主盤，同時存在從盤）、“Single or Master”（表示設定硬碟為主盤或該通道上只單獨連線一個硬碟，即該硬碟獨占一個IDE通道，這個通道上不能有從盤）。
（3）IBM硬碟
傳統的硬碟上只有Master、Slave、Cable Select三種跳線，個別的硬碟組合更多一點，也還是離不開這幾個概念。
IBM硬碟跳線主要有四種設定方式：“Device 0（Master）”（主盤）、“Device 1（Slave）”（從盤）、“Cable Select”（電纜選擇）、“Forcing DEV 1 Present”。
