簡介
“跳線”從外觀上看就是鑲嵌在主機板、音效卡、硬碟等設備上的小金屬棍(跳線柱),以及套在這些金屬棍上的小夾子(跳線夾)。跳線的作用是調整設備上不同電信號的通斷關係,並以此調節設備的工作狀態,如確定主機板電壓、驅動器的主從關係等等。當跳線夾同時套上兩根跳線柱的時候,就表明將這兩根跳線柱連通了,如果只套上一根或沒有套上,就說明是斷開的。調整跳線非常重要,如果跳錯了,輕則當機,嚴重的甚至可以燒毀整個設備,所以在調整跳線時一定要仔細閱讀說明書,核對跳線名稱、跳線柱編號和通斷關係。

中文介紹
主機板、硬碟……上有很多小的方形塑膠帽,其內部是金屬(這就是跳帽,作用就是改變電路,這就是跳線)
英文介紹
Motherboard,harddrive......alotofsmallsquaresontheplasticcap,theinteriorismetal(whichisthejumper,theroleistochangethecircuits,thisisthejumper)
常見的跳線

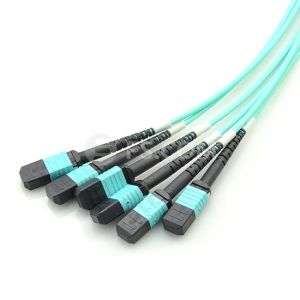

有計算機板卡跳線、光纖跳線、網路跳線等。計算機內板卡的“跳線”從外觀上看就是鑲嵌在主機板、音效卡、硬碟等設備上的小金屬棍(跳線柱),以及套在這些金屬棍上的小夾子(跳線夾)。跳線的作用是調整設備上不同電信號的通斷關係,並以此調節設備的工作狀態,如確定主機板電壓、驅動器的主從關係等等。當跳線夾同時套上兩根跳線柱的時候,就表明將這兩根跳線柱連通了,如果只套上一根或沒有套上,就說明是斷開的。調整跳線非常重要,如果跳錯了,輕則當機,嚴重的甚至可以燒毀整個設備,所以在調整跳線時一定要仔細閱讀說明書,核對跳線名稱、跳線柱編號和通斷關係。
主機板上的跳線一般包括CPU設定跳線、CMOS清除跳線、BIOS禁止寫跳線等。其中,以CPU設定跳線最為複雜,如果主機板比較老,就必須在主機板上設定核心電壓、外頻、倍頻跳線。根據主機板說明書和CPU頻率,設定上述對應跳線。通常情況下,主機板上對應CPU電壓的是一組跳線,每個跳線都對應著一個電壓值,找到合適的電壓值,插上一個鍵帽短接它,就選擇了這個電壓值。同理,找到外頻跳線和倍頻跳線,分別進行設定合適的外頻和倍頻。注意,每組跳線中只能選擇一個跳線短接。
對接方法
RJ45線的對接方法如下
A端B端
1.pin白橙<一一>白綠
2.pin橙<一->綠
3.pin白綠<一->白橙
4.pin藍<一->藍
5.pin白藍<一->白藍
6.pin綠<一->橙
7.pin白棕<一->白棕
8.pin棕<一->棕
普通跳線與交叉連線線的區別進行了對比。普通跳線:用於電腦網卡與模組的連線、配線架與配線間的連線、配線架與HUB交換機的連線。它的兩端的RJ45接頭接線方式是相同的。
交叉連線線:用於HUB與交換機等設備間的連線。它們兩端的RJ45接線方式是不相同的,要求其中的一個接線對調1/2、3/6線對。而其餘線對則可依舊按照一一對應的方式安裝。
在綜合布線(線上)智慧型管理系統中,還用到了一種標識跳線,它實際上是一條複合的跳線或多功能的跳線,通常除了4對線外,還加了一根導線,這根導線由銅線或光纖組成,用來連線相應的檢測設備對布線系統實時檢測和管理。
相關信息
跳線作為布線系統中一個重要部分,測試問題卻一直未引起重視。跳線的測試問題是近兩年才在標準中提到的,在
①TIA/EIA-568-A-4-1999:100歐姆4對電纜的傳輸延遲和延遲偏離規範
②TIA/EIA-568-A-5-2000:100歐姆4對增強5類布線技術規範
③TIA/EIA-568-BPart2:100Ω平衡雙絞線部件標準
幾個先後發表的標準中,分別涉及了Ca.5,Cat.5e的跳線測試方法和要求,TIA/ELA-568B.2-1六類布線標準中對跳線作了具體要求。
原廠跳線工藝嚴謹、採用多股軟線設計、可承受反覆插拔次數多。
性能
對於跳線來說,一個重要的性能就是彎曲時的性能問題,由於UTP雙絞線一般為實線芯,所以在可管理性能上很差。一是線纜比較硬,不利於彎曲,二是實線芯線纜在彎曲時會有很明顯的回波損耗出現,導致線纜的性能下降,所以對於實線芯的電纜一般有彎曲半徑上的明確要求。而專門用於管理跳線的多股線芯的軟電纜來說就沒有這些問題了。
