BLZKD真空開關真空度測量儀

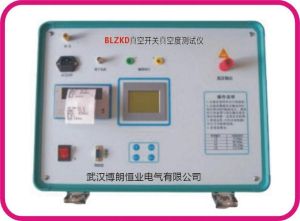

BLZKD真空開關真空度測量儀◆概述
隨著中壓開關無油化浪潮的興起，真空開關以其獨特的優點得到了廣泛的推廣和套用。這些年來，由於生產工藝和現場使用環境方面的原因，有些真空開關在運行過程中其真空滅弧室會有不同程度的泄漏，有的在正常壽命範圍內就可能泄漏到無法正常開斷的地步。在這種情況下進行開斷就會出現不能正常開斷的現象而造成嚴重的後果。國內真空開關事故大多是由此原因引起。所以加強定期或不定期檢測真空開關真空度成了十分重要的環節。
傳統的檢測方法是“耐壓法”，即真空開關處於開斷狀態下，在動靜觸頭之間施加一定的電壓，檢測其泄漏電流的大小，由此推斷真空管的好壞。這種方法的優點是：操作簡單；缺點是：只能定性地檢測真空管的好壞；而且真空度在10-4～10-1Pa之間無法準確分辨，所以無法判斷泄漏的發展趨勢（即同一個真空開關和上次相比有多大程度的泄漏）。
華中科技大學從九十年代初開始研究真空開關滅弧室真空度現場的定量檢測，經過近十年的努力，於一九九九年獲得專利，並實現了現場不拆卸定量測量。有了定量測量的手段，不僅可以測量真空開關真空度是否在正常範圍內，同時更重要的是，對某些泄漏速度較快的真空開關，通過歷年測量結果相比較，可以大致推斷它的壽命，真正起到預防意外事故發生的目的。
本公司推出的BLZKD型真空開關真空度測量儀是BLZKD-IV型的基礎上升級換代產品。BLZKD真空開關真空度測量儀結構緊湊，機型輕便小巧，測試時間更短，測量可靠性、穩定性、精度更高，功能更加完善。
◆主要特點
1、真空開關真空度測量儀可定量測量各種型號真空開關滅弧室內的真空度；
2、現場測量時不需拆卸真空開關；
3、測試結果準確可靠；
4、液晶漢字顯示，操作更加簡單方便；
5、可保存、列印、查看測試的試驗數據；
6、真空開關真空度測量儀帶有RS232通訊接口，可以連線計算機實現真空度-離子電流曲線下載、壽命估計等多種功能；
7、真空開關真空度測量儀重量輕，攜帶方便；
◆性能指標
1、電源：AC220V+15%，50Hz；
2、測量範圍：10-4～10-1Pa；
3、電場電壓∶18KV；
4、磁場電壓∶1600V；
5、儀器精度：5%；
6、使用環境：-10℃～40℃；
7、外行尺寸：460mm×335mm×330mm。
8、主機重量：12kg；
◆測試原理
真空開關真空度測量儀採用磁控放電法進行測量。將真空開關滅弧室的兩觸頭拉開一定的距離，施加電場脈衝高壓，將滅弧室置於螺線管圈內或將新型電磁線圈置於滅弧室外側，向線圈通以大電流，從而在滅弧室內產生與高壓同步的脈衝磁場。這樣，在脈衝強磁場和強電場的作用下，滅弧室中的帶電離子作螺旋運動，並與殘餘氣體分子發生碰撞電離，所產生的離子電流與殘餘氣體密度即真空度近似成比例關係。對於不同的真空管型號（管型），由於其結構不同，在同等觸頭開距、同等真空度、同等電場與磁場的條件下，離子電流的大小也不相同。通過實驗可以標定出各種管型的真空度與離子電流間的對應關係曲線。當測知離子電流後，就可以通過查詢該管型的離子電流一真空度曲線獲得該管型的真空度。
在常規磁控放電測試滅弧室的真空度時，為了提高其測試靈敏度，需從斷路器上卸下滅弧室，並置於螺線管線管內。這樣一來，滅弧室在重新裝回斷路器時需要調整機械參數，工作量很大並需專業人員。而使用新型磁控線圈可以從側面包圍滅弧室，這樣就不必拆卸滅弧室。而採用單片微機進行同步控制與數據採集處理，提高了滅弧室真空度的現場測試靈敏度。
◆注意事項
1．儀器外殼應可靠接地；
2．為了提高測量準確度，測試前應將真空開關外表面擦試乾淨；
3．請正確選擇真空管的管型；
4．測試過程中，高壓輸出端會輸出約25KV高壓,請保持其與人體及低壓線端的絕緣距離(建議與人體保持0.5米以上距離),磁場電壓輸出端輸出約1600V高壓,請注意安全!
5．真空開關真空度測量儀進行試驗時，接線應先連線磁控線圈、真空管的連線，然後再與儀器相連。測試完成後拆線應先拆與儀器相連的測試線，然後再拆與磁控線圈、真空管的連線；如在使用時忘記連線磁控線圈而直接按測量鍵時,應立即關閉電源,套用2~5KΩ/50W電阻替代磁控線圈放電.
6．測量完畢後磁場輸出端仍可能有40V左右的殘餘電壓，請注意安全！
◆裝箱清單
1．主機1台
2．附屬檔案箱（測試線4根，電源線1根，磁控線圈一個）1台
3．說明書1份
4．合格證及保修卡1份
5．保險管2個
