真空表面分析技術
實驗表明，固體表面的組分、結構和電子態都可能與固體內部有相當大的差異。固體表面的這種特殊性質在工程技術上有很重要的意義。70年代以來表面科學已發展成為一門重要的新興學科。表面科學的研究內容包括表面成分、結構、物理性質、化學性質、機械性質等，涉及物理、化學、生物等各個方面。為了獲得真實的表面信息，必須尋求一個沒有污染源（包括氣體分子在內）的環境。然而地球外表為大氣層所包圍，不可能得到一個除構成表面的原子之外沒有其他雜質原子的“清潔表面”。最接近這個目標的是在超高真空中研究儘可能清潔的表面，或者是在儘可能清潔的條件下僅吸附某一覆蓋度的、特定的氣體分子的表面。因此表面科學的實驗方法必須以超高真空技術的工業化為前提。
固體表面和固體內部情況不同，表面分析方法應能測得表面信息。常用的光譜分析和化學分析得到的都是體內和表面的平均信息，而且以體內信息為主。因此這些分析方法不是“表面靈敏”的。為了獲取表面信息，必須採用全新的方法。最常見的方法是在真空中用一束具有能量E0的探測粒子（入射粒子）轟擊固體表面，使它們與固體原子發生相互作用，然後檢測其產物（出射粒子）以獲得表面信息，這就是真空表面分析技術。入射粒子可以是電子、離子、光子或中性粒子。以電子作入射粒子或出射粒子的表面分析儀器稱為電子譜儀，套用很廣。

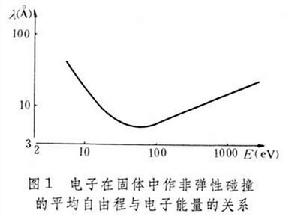

分析的方法是否“表面靈敏”取決於粒子注入樣品的“穿透深度”，或粒子能從樣品內逸出的“逃逸深度“。穿透深度和逃逸深度都同粒子的平均自由程λ有關。當電子能量不太高時，所有的電子譜儀都是表面靈敏的。這是因為當電子能量E0為10～1000電子伏時，它在固體中的平均自由程λ不超過15埃；當E0為40～100電子伏時，λ 只有6埃（圖1）。因而如用這樣能量的電子作為入射粒子，在入射能量尚未損失時其穿透深度很小，可認為信息主要來自表面;有些入射粒子（例如X射線光子）雖然穿透深度很大，但如果觀測的出射粒子是低能電子並保持其特徵能量不變，則這些電子的逃逸深度很小，也可認為信息主要來自表面。
真空表面分析技術

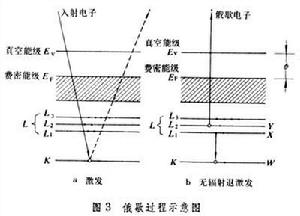

真空表面分析技術EA＝EW－EX－EY－Φ (1)
式中EW、EX、EY分別為三個能級的能量(以費密能級EF為零)；Φ為逸出功,即真空能級EV與費密能級EF的差值。俄歇電子的能量EA是固體原子的特徵值，可用以分析表面成分。
真空表面分析技術用離子作為入射粒子轟擊固體表面時，情況較為複雜。出射粒子可能是電子、離子、原子或光子，但主要的信息得自濺射或散射過程，特別是測量濺射離子或原子的成分和產額實際上可記錄逐層從表面剝離的物質信息。當然，出射粒子也同固體表面的結構和電子狀態有關。
此外，吸附、脫附、遂道效應、逸出功等均與固體的表面性質有關，因此也可以用它們作為表面分析手段。特別是基於場致發射現象的場致發射顯微鏡 (FEM)和場致離子顯微鏡 (FIM)，既可用於測定晶體表面的逸出功，又可用於觀察表面的原子組成。

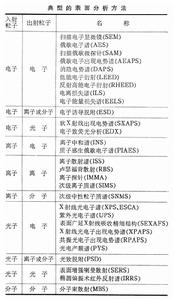

利用粒子與表面相互作用的表面分析方法已有七、八十種，其中常見的有三十餘種（見表）。
真空表面分析技術
(2)

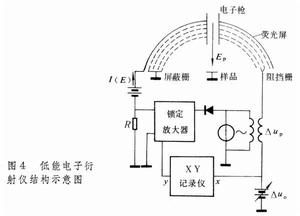

低能電子衍射儀結構如圖4。具有EP能量的電子打到樣品上,散射後穿過1～2個阻擋柵S到達加高壓的螢光屏上，另外還要加接地的禁止柵。低能電子衍射儀電子槍所用的能量一般為10～500電子伏，單色性優於0.2電子伏。

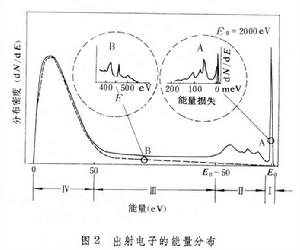

真空表面分析技術俄歇電子譜(AES) 根據式(1)，俄歇電子的能量EA與固體的三個能級的能量有關，而與入射電子的能量E0無關。由於固體元素內任一能級都具有確定的值，EA只能是這個元素的特徵值。因此,分析出射電子的能量(圖2中的B) 再與已知標準樣品的數值作比較，就能鑑定元素的種類。

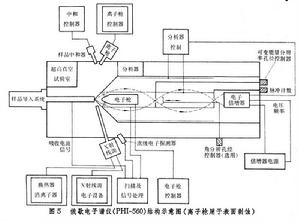

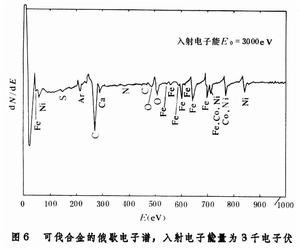

俄歇電子譜儀包括電子槍、樣品架、電子能量分析器和電子倍增器等部分（圖5）。圖中的分析器稱為筒鏡型分析器，也可以使用雙半球型或阻擋柵型分析器。一般俄歇電子譜儀所用的入射電子能量為2～3千電子伏，個別的達到10千電子伏。測出的俄歇電子大部分能量為 20～2000電子伏。圖6是可伐合金的俄歇電子譜圖，從圖中可以清楚地看出一些元素的譜峰。
真空表面分析技術
真空表面分析技術X射線光電子譜(XPS) 用X射線照射固體時,因光電效應固體原子吸收光子能量 hv產生激發,使某些能級的電子以光電子的形式逸出表面，如果用能量分析器測定光電子的動能Ek，則
Eb＝hv-Ek-墹Φ (3)

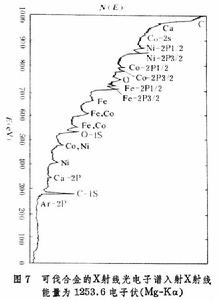

式中 Eb為固體原子中某一能級的束縛能，墹Φ為樣品和分析器的逸出功之差。因此，參照原子能級的束縛能表就可以確定固體的表面元素以及它們的電子態。這種光電子的能量分布圖就構成X射線光電子譜。X射線光電子譜儀需要一個單色性很好的X射線源。X 射線源通常用鋁靶和鎂靶的 X 射線管， 可分別得到1486.6電子伏和1256.6電子伏的單色特徵X射線。X射線光電子譜儀還包括樣品架、電子能量分析器和收集極等部分。把圖6中的電子激發源改為X射線源就可以作為光電子譜儀使用,但更多的儀器採用雙半球型分析器。圖7是可伐合金的X射線光電子譜圖，所分析的表面與圖6完全相同,其中有些譜峰屬於光致俄歇電子,因為光子也能在芯能級上激發出空位，然後發生俄歇過程。根據譜峰的位置和形狀還能確定元素的價態，因此 X射線光電子譜儀常用於化學工業稱為化學分析用電子譜儀(ESCA)。如果用單色紫外線作激發源則稱為紫外光電子譜儀CUPS，特別適用於研究價電子帶，常用的是氦的第一共振輻射線HeI（21.21電子伏）。
真空表面分析技術
真空表面分析技術次級離子質譜(SIMS) 用一定能量的離子束轟擊固體表面，再用質譜儀分析從表面濺射出來的次級離子的質荷比，可以得到表面元素的信息。這種方法因採用質譜分析,對於一些元素具有很高的靈敏度,而且可以分析氫、氦和各種同位素。次級離子質譜一般分為兩類，一類是用細焦點的高能離子束掃描表面，使表面依次被濺射而記錄其質譜信息，用計算機處理數據就可以得到深度剖面的元素分布圖，但對表面具有破壞性。另一類是用直徑較大而密度較小的離子束轟擊表面(不掃描)，對表面破壞較小稱為靜態次級離子質譜。
次級離子質譜儀主要包括產生初級離子束的離子槍和分析次級離子的質譜儀。離子槍包括使氣體分子電離的離子源和使離子束聚焦的透鏡系統。次級離子質譜儀常用氬、氖等惰性氣體離子作為入射粒子,在個別需要高靈敏度分析的場合也可以使用氧離子或金屬離子。質譜儀通常為四極場濾質器，如需要更高的解析度可採用雙級磁偏轉質譜儀，但後者體積較為龐大。
次級離子質譜儀雖然靈敏度高（如分析矽中雜質硼的可測下限為10ppb）,但它的靈敏度會受到基體的影響而發生很大的變化,有時竟可達到104倍。因此精確的定量分析比較困難。
真空表面分析技術的種類很多，最初的構想在第二次世界大戰時即已提出，但直到70年代工業技術提供了必要的實驗條件時才得到發展。這些條件是：①能有效地製備清潔表面（晶體與非晶體）；②超高真空技術的工業化；③截面為微米與亞微米級的電子束與離子束技術的發展;④弱信號探測用電子儀器性能進一步提高;⑤線上電子計算機廣泛用於數據收集和處理。具備了這些條件後才出現了一系列表面譜儀。
儘管表面譜儀種類很多，但迄今還沒有一種儀器能獲得表面的完整信息。有時不得不使用兩種或更多種方法來獲取更多的信息。例如 X射線光電子譜儀和俄歇電子譜儀加上低能電子衍射儀就是典型的聯合譜儀。新分析方法正向微區、淺層、無損和取得特殊信息的方向發展。在這一方面，正在嘗試使用角分辨、高單色電子束、同步輻射、單向自鏇電子、共振躍遷、次級諧波等新技術。
參考書目
T.A.卡爾松著，王殿勛、郁向榮譯：《光電子和俄歇能譜學》，科學出版社，北京，1983。(T.A.Carlson，Photoelectron and auger Spectroscopy， PlenumPress,New York,1975.)
H.Ibach ed.，Electron Spectroscopy for Surface Analysis,Springer-Verlag,Berlin,1977.
G. A. Somorjai, Chemistry in Two Dimensions Surfaces, Cornell Univ. Press, Ithaca 1981.
