真有效值電流變送器

百科名片

真有效值電流變送器是一種能夠將被測電流信號，經過True-RMS轉換後，輸出標準電流或電壓信號的電流測量模組，通常輸出標準的直流DC 4-20mA, DC0-5V, DC0-10V等信號，此標準信號可以被多種採集設備採集，如PLC,RTU,DAS卡等，用於多種電流監控的場合。

什麼是真有效值電流變送器

電流變送器是在普通電流感測器的基礎上通過調整電路，輸出標準信號，如DC 4-20mA，DC 0-5V,DC 0-10V等標準信號的電流測量模組。電流感測器是能夠感知並測量電流信號的測量裝置，其原理非常豐富，如基於電磁感應原理（互感），霍爾原理（Hall Effect），磁通門原理（Flux gate）以及光纖（磁光效應），羅氏線圈（Rogowski Coil）等很多種原理,每種原理都有其優點和各種不足。真有效值電流變送器是在以上各種原理的電流感測器的基礎上，經過特殊的TRMS電路運算，輸出與原邊電流信號的真正有效值等比例的標準信號。

真有效值電流變送器的特點

以基於霍爾原理的真有效值電流變送器為例，介紹其特點如下：
1、真有效值電流變送器基於霍爾原理，能夠測量各種波形，如直流，交流，混合電流，相比之下，互感原理卻只能測量交流。

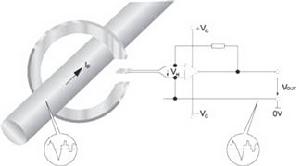

霍爾直測式電流感測器的原理（圖1）

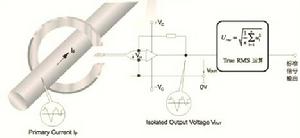

基於霍爾原理的真有效值（TRMS）電流變送器原理（圖2）
2、一體式設計，原邊電流通過穿孔後，副邊直接輸出正比於原邊電流有效值大小的標準信號，不需要經過如“互感器+變送器”式的方式，減少了接線故障點，也節省了大量空間，可靠性也大大增強。
3、不存在開路危險，保障人身安全 普通互感器存在開路電壓，容易造成人身危險。

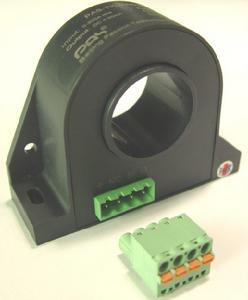

4、體積小，節省能源。相比於早期的分流器和互感器，HTIC-C21系列真有效值電流變送器基於霍爾原理，耗能極低，整體功率小於1W,但測量範圍可達0-1000A.相比於大體積的分流器和互感器，該系列產品不僅僅減小了體積，還節省了大量金屬材料，降低了能耗，在當今國際社會追求節能降耗的大背景下，顯得尤為適用。

RMS與TRMS真有效值電流變送器的區別

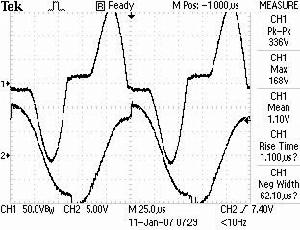

普通交流電流變送器通常採用互感原理測量，輸出的信號通常為平均值Avg，該值在原邊電流為標準正弦波的情況下，是可以真實反映電流大小的，但現代社會大量套用非線性負載，諧波污染日益嚴重，很難找到真正的標準正弦波。比如各種調功器，斬波器，變頻器均採用大功率開關器件，其電流輸出波形很複雜，已經完全不是標準的正弦波。所以普通的電流變送器的平均值輸出，就不能正確的反應原邊電流的有效值情況。而真有效值TRMS電流變送器正是為了適應這種情況應運而生的。輸出信號完全正確反映原邊電流的大小，包括其中的非線性諧波成分。

真有效值電流變送器的套用場合

真有效值電流變送器可以套用在非標準電流波形的場合，如變頻器輸出電流，調功器輸出電流，各種非線性負載的電流等。在現代的工業場合，已經很難找到非常標準的正弦波電流，比如冶煉廠，大量的高頻冶煉爐諧波污染很嚴重，要精確測量電流就必須使用真有效值的電流測控設備，如真有效值電流表，真有效值電流變送器等。玻璃加工廠，因為要用到高溫熔爐，而爐溫又要精確控制，所以普遍使用調功器或其他斬波設備用以調節電流相角從而控制爐溫，其電流波形非常複雜，採用普通有效值產品與真有效值產品的誤差最大達到40%以上，可見採用HTIC-C21真有效值電流變送器的重要性。

真有效值電流變送器存在的問題

真有效值的相關問題如下：
1、基於霍爾原理的真有效值電流變送器製作工藝要求極高，必須要有精準的雙向電流標準源，調試過程也非常複雜，需要不斷的逐詞逼近式調節，才能最終達到精確輸出的目的，生產效率較低，對人員要求很高
2、目前基於霍爾原理的真有效值電流變送器價格普遍比較高，國外進口產品價格尤其高昂，如菲尼克斯MCR-SL-CUC系列等，國產真有效值電流變送器HTIC-C21,HTIB-C16價格相對低40%左右，是目前國內眾多工業客戶測量非標準波形電流的首選。
3、國內目前能製造基於霍爾原理的真有效值電流變送器的廠家有限，客戶可選性不多，中國廠家須迎頭趕上，儘快推出各種符合國情的真有效值電流變送器產品。
