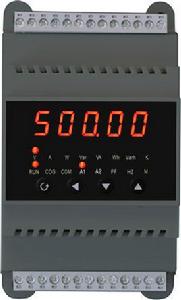

智慧型電量變送器

智慧型電量變送器

智慧型電量變送器,它採用單片機作為控制核心,可實現三相四線或其它任意線制的電壓、電流等全部電參數的測量,是傳統電量變送器的更新換代產品。 智慧型電量變送器廣泛套用於電力、郵電、石油,煤炭、冶金、鐵道、市政、智慧型大廈等行業、部門的電氣裝置,自動控制及調度系統。

特點

1、全替代各種傳統的電量變送器(包括電流變送器、電壓變送器,功率變送器、頻率變送器),並且具有分相測量功能,一台變送器可以同時變送三個迴路的單相電量,功能更強大!使用更便利!

2、有強大的網路通訊功能,可通過RS-485匯流排遠距離傳輸電量數據,無須A/D模組(或板卡)及信號電纜,綜合造價更低!更經濟!

3、新穎獨特的外觀設計及彈性連線儀表顯示單元可分散式安裝在低壓抽屜櫃內,構成低壓智慧型配電系統,安裝更靈活!套用更廣泛!

4、採用交流採樣算法、數字式諧波測量和濾過技術,適用於多種複雜環境及惡劣場所,測量精度更高!抗干擾能力更強!

主要性能

1、準PT、CT輸入,交流採樣,適應各種接線方式;

2、精度測量/變送上百種電量的真有效值及需量;

3、路可程式電量越限控制/繼電器延時輸出;

4、種需量、電能定時測量(間隔可設定)及記錄;

5、準RS-485通訊接口;ModBus等標準通訊協定;

6、有測量數據、越限信號均可經由通訊口讀出;

7、種參數可通過彈性連線的顯示面板或軟體設定。

8、量/變送相電壓、線電壓、電流、零序電流、功率因數、有功功率、無功功率、頻率、有功電能、無功電能;

9、量精度電流和電壓:±0.2%;其它電量:±0.5%;溫度漂移係數:1000PPM/℃(0~50℃)

10、通訊RS-485連線方式,通訊地址及波特率(1200~9600)可選,一條雙絞線可連線64台本儀表(1200米內)

11、結構小型化外型設計,適應多種低壓抽屜式開關櫃,DIN導軌安裝,可選配LED顯示單元

12、控制具有過負荷、零序過流、過/欠壓、高/低周、電壓不平衡及功率因數過高/過低等多種越限控制或報警功能。

規範

電量變送器是一種將被測量參數(交流電流、交流電壓、有功功率、無功功率、有功電能、無功電能、頻

率、相位、功率因數、直流電壓、直流電流等)按線性比例轉換成直流電流或電壓(電能脈衝輸出)的測量儀表。它廣泛套用於電力、石油、煤炭、冶金、鐵道、市政府等部門的電氣測量、自動控制以及調度系統。

新型變送器國際標準輸出的模擬信號電流值為4~20mA兩線制的環路在傳送數據以及控制那些易於以這一標準接受指令的某些執行器的過程中有廣泛的套用。國際上已作為模擬信號中的電流遙測技術唯一標準。在利用兩根導線的電流遙測電路中,變送器工作電源與示讀裝置,包括感測器工作電源和傳送導線的任何其它電阻都是相串聯在環路內。

工作原理

電流變送器可以直接將被測主迴路交流電流轉換成按線性比例輸出的DC4~20mA(通過250Ω 電阻轉換DC

1~5V或通過500Ω電阻 轉換DC2~10V)恆流環標準信號,連續輸送到接收裝置(計算機或顯示儀表)。

電流變送器原副邊高度絕緣隔離,兩線制輸出接線,輔助工作電源+24V與輸出信號線DC4~20mA共用,具有精度高,體積小、功耗小、頻響寬、抗干擾、國內首創4種補償措施和6大全面保護功能,兩線連線埠防感應雷能力強,具有雷擊波和突波的保護能力等優點。特別適用發電機、電動機、智慧型低壓配電櫃、空調、風機、路燈等負載電流的智慧型監控系統。

優點

1、不易受寄生熱電偶和沿電線電阻壓降和溫漂的影響,傳輸線可用非常便宜的更細的雙絞線導線;

2、在電流源輸出電阻足夠大時,經磁場耦合感應到導線環路內的電壓,不會產生顯著影響,因為干擾源引起的電流極小,一般利用雙絞線就能抵抗降低干擾;

3、電容性干擾會導致接收器電阻有關誤差,對於4~20mA兩線制環路,接收器電阻通常為250Ω(取樣Uout=1~5V)這個電阻小到不足以產生顯著誤差,因此,可以允許的電線長度比電壓遙測系統更長更遠;

4、各個單台示讀裝置或記錄裝置可以在電線長度不等的不同通道間進行換接,不因電線長度的不等造成精度的差異;

5、將4mA用於零電平,使判斷開路或感測器損壞(0mA狀態)十分方便。

6, 在兩線輸出口容易增設防浪涌和防雷器件,有利於安全防雷防爆。

DH4-20mA電量變送器變送器模組是中科院方舟公司採用意法半導體(ST)ASIC晶片為實現無源交流隔離感測器(互感原理)的兩線制電流遙測技術手段而定型生產的單片模組產品。無源交流隔離感測器(互感原理)輸入的電流電壓信號經整流濾波和I/V轉換後輸出一個隨I1線性變化的直流電壓信號U2,U2作為浮地控制信號去控制該模組輸出4~20mA的標準化電流環路,該模組實現了無源交流隔離感測器信號變換為兩根連線線路傳送的呈線性比例的環路電流,接受器通過測量已知電阻RL兩端的壓降對環路電流進行檢測。

主要技術指標

(1).額定環路電流:DC4-20mA(靜態、滿程可調節)

(2).額定控制端電壓:DC0-5V±10%(靜態、滿程可調節)

(3).額定工作電壓:+24V±20%

(4).額定控制端輸入電流:≤100uA

(5).額定電源功耗:靜態4mA,動態時相等與環路電流20mA

(6).非線性失真:0.1%FS

(7).額定輸出電流溫漂:≤50ppm/℃

(8).靜態零電平:(4mA) 調節範圍:4mA±25%(3mA-5mA)

(10).最小工作電壓:>15V

(11).極限工作電壓:≤35V

(12).額定輸出過流限制保護:內部限制25mA+10%;

(13).兩線連線埠瞬態感應雷與浪涌電流TVS抑制保護能力:TVS抑制衝擊電流

35A/20ms/1.5KW; (需外接1.5KE35CA瞬態抑制二極體)

(14).兩線連線埠接錯保護:電源反接保護 (需外接1N4007二極體)

(15).工作溫度: -40℃-80℃

(16).貯存溫度: -50℃-100℃
