直線篩（直線振動篩）利用振動電機激振作為振動源，使物料在篩網上被拋起，同時向前作直線運動，物料從給料機均勻地進入篩分機的進料口，通過多層篩網產生數種規格的篩上物、篩下物、分別從各自的出口排出。具有耗能低、產量高、結構簡單、易維修、全封閉結構，無粉塵溢散，自動排料，更適合於流水線作業。
直線篩使用範圍
對粉狀、顆粒狀物料的篩選和分級，廣泛套用於塑膠、磨料、化工、醫藥、建材、糧食、炭素、化肥等行業．
直線篩的結構
 |

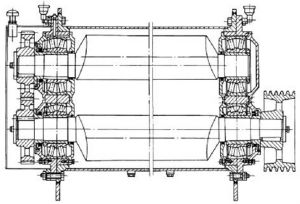

| 直線篩結構示意圖 |
1、篩箱：由數種厚度不同的鋼板焊制而成，具有一定的強度和剛度，是篩機的主要組成部分。
2、篩框：由松木或變形量較小的木材製成，主要用來保持篩網平整，達到正常篩分。
3、篩網：有低碳鋼、黃銅、青銅、不鏽鋼絲等數種篩網。
4、振動電機(使用與維修方法詳見振動電機使用說明書)。
5、電機台座：安裝振動電機，使用前連線螺釘必須擰緊，特別是新篩機試用前三天、必須反覆緊固，以免鬆動造成事故。
6、減振彈簧：阻止振動傳給地面，同時支持篩箱的全部重量，安裝時，彈簧必須垂直與地面。
7、支架：由四個支柱和兩個槽鋼組成，支持著篩箱，安裝時支柱必須垂直與地面，兩支柱下面的槽鋼應相互平行。
直線篩的特點
穩定可靠、消耗少、噪音低、壽命長、振型穩、篩分效率高等。
DZSF直線振動篩主要特點:
1.密封性好、極少粉塵溢散。
2.耗能少、噪音低、篩網使用壽命長。
3.篩分精度高、處理量大、結構簡單。
4.全封閉結構、自動排料、更適合於流水線作業。
5.篩體各部分均採用扎制鋼板及型材焊接而成(部分組體間為螺栓連線)整體剛度好,牢固可靠。
直線篩工作原理
ZSG系列振動篩工作時，兩電機同步反向鏇轉使激振器產生反向激振力，迫使篩體帶動篩網做縱向運動，使其上的物料受激振力而周期性向前拋出一個射程，從而完成物料篩分作業.直線振動篩是雙振動電機驅動。當兩台振動電機做同步、反缶鏇轉時，其偏心塊所產生的激振力在平行於電機軸線的方向相互抵消，在垂直於電機軸的方向疊為一合力，因此篩機的運動軌跡為一直線。兩電機軸相對篩面有一傾角，在激振力和物料自重力的合力作用下，物料在篩面上被拋起跳躍式向前作直線運動，從而達到對物料進行篩選和分級的目的。適用於粒度在0.074-5mm、含水量小於70%、無粘性的各種乾式粉狀物料的篩分。最大給料粒度不大於10mm。DZSF直線振動篩主要特點及適於行業:該產品篩分精度高、處理量大、結構簡單、耗能少、噪音低、篩網使用壽命長、密封性好、極少粉塵溢散、維修方便、可用於流水線生產中的自動化作業。該產品廣泛套用於化工、食品、塑膠、醫藥、冶金、玻璃、建材、糧食、化肥、磨料、陶瓷等行業中乾式粉狀或顆粒狀物料的篩分。
直線篩使用說明書
1)獨特之篩網結構設計，方便和快速更換篩網(只需3到5分鐘)，此外此種設計允許使用各種篩網(尼龍、特種龍、PP網)。
2)篩機設計；精巧和容易裝配，一人即可操作篩機。
3)和其他相關品牌廠商比較，具較大篩選面積和高效益之處理能力。
4)其母網完全支撐細網，因此細網可獨得較長之壽命，而降低細網耗材使用，淤長時間之生產過程可降低諸多成本。
作用與原理：基本原理系借電機軸上下端所安裝的重錘（不平蘅重錘），將電機的鏇轉運動轉變為水平、垂直、傾斜的三次元運動，再把這個運動傳達給篩面。若改變上下部的重錘的相位角可改變原料的行進方向。
電機使用說明：
本系列電機滿足下列條件時，能連續輸出額定激振力。
1、振動加速度：不超過7g（g：重力加速度）
2、環境溫度：不超過40℃
3、海拔：不超過1000m
4、電源頻率：50Hz
5、電壓：380V
6、溫升：小於80K（電阻法）
安裝前的準備
1、檢查電機標牌是否與要求相符。
2、用500伏兆歐表測量絕緣電阻，其值應對定子繞組進行乾燥處理，烘乾溫度不能超過120℃。
3、檢查電機各緊固件，謹防鬆動。
4、檢查電機表面有無損壞、變形。
5、檢查是否轉動靈活，若有異常，應排除。
6、檢查電源，是否缺相，並空載運行5分鐘。
安裝與調整
1、電機應緊固在安裝面上，安裝面必須光滑、平整。
2、電機可水平安裝。
3、電機引線採用四芯橡膠電纜YZ-500V，接電源時引出線電纜不允許有急折，並與振動體可靠固定。
4、電機應有可靠的接地，電機內有接地裝置，引線端有標誌，亦可利用底腳堅固螺栓接地。
5、激振力的調整。
使用與維修
1、本機應裝設電氣保護裝置。
2、本機運行初期，每天至少檢查地腳螺栓一次，防止鬆動。
3、當電機鏇轉方向不符合要求時，調整電源相序即可。
4、電機應保證潤滑良好，每運行二周左右補充鋰基潤滑脂（ZL-3）一次，加油時，通過油杯加入適量鋰基潤滑脂。當採用密封軸承時，電機沒有安裝油杯。
5、本機累計運行1500小時後，應檢查軸承，若有嚴重損傷時應立即更換。
6、本機停置較長時間後再次使用時，應測量絕緣電阻，用於500伏兆歐表測量，應大於0.5兆歐。
日常保養
1、啟動前：
（1）檢查粗網及細網有無破損
（2）每一組束環是否鎖緊
2、啟動時：
（1）注意有無異常雜音
（2）電流是否穩定
（3）振動有無異狀
3、使用後：
每次使用完畢即清理乾淨.定期保養定期的檢查粗網，細網和彈簧有無疲勞及破損，機身各部位是否因振動而產生損壞，需添加潤滑油的部位必須加油潤滑。
