直流電流比較儀式電位差計,以電阻網路為基礎製作的,根據直流電流比較儀的安匝平衡原理為基礎製作的一種直流電位差計。

直流電流比較儀式電位差計

正文

以直流電流比較儀的安匝平衡原理為基礎製作的一種直流電位差計。以電阻網路為基礎製作的經典式直流電位差計,因受到電阻值不相等的各個電阻元件相對穩定性的限制,其準確度不夠高,誤差一般只能達到十萬分之一數量級。20世紀60年代前後出現的直流電流比較儀式電位差計,在測量準確度方面有了很大提高。

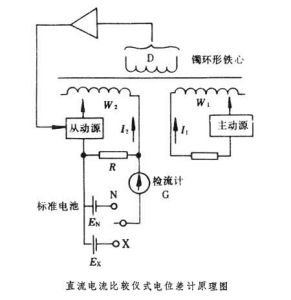

原理 直流電流比較儀是對直流安匝是否已達平衡作判定比較並進而求平衡的一種裝置 (見圖)。直流電流比較儀式電位差計圖中W1和W2分別為線圈的匝數。當I1W1=I2W2時,直流電流比較儀的鐲環形鐵心內無直流磁通,檢測線圈D和二次諧波檢測電路(圖中未繪出)無輸出信號,從動電源照常輸出電流I2;當上述平衡因調節W1或W2而遭到破壞時,檢測線圈中將有信號輸出,並自動調整從動電源,輸出一個新的電流I娦,使之達到新的安匝平衡。測量時,檢流計G先接於N,即與標準電池相接,調節W2使I2變化至檢流計G指零,得到Ex=I2R,直流安匝平衡公式為I1W1=I2W2;然後檢流計G接於X,即與被測電壓Ex相接,調節W1得到W姈,使檢流計G指零,此時直流安匝平衡公式為

I1W姈=I娦W2

Ex= I娦R

由以上4個公式可得到

直流電流比較儀式電位差計

匝數W姈和W1以及標準電池的電動勢Ex均已知,由公式即可得到Ex,誤差約百萬分之一數量級。按上述方式工作的直流電流比較儀式電位差計,其補償電壓的產生是按波根多夫的第二種補償方法,即恆定電阻方法來實現的。
使用 直流電流比較儀式電位差計的主要用途與直流電位差計相同,因其準確度很高,主要作為標準電位差計檢定經典式直流電位差計。使用時要外接標準電池;擴大電壓量限時要用分壓器;測電流時要用標準電阻。其操作比經典式直流電位差計複雜。因有許多電子元器件,出故障的機會較多,維修要求較高。
