簡介

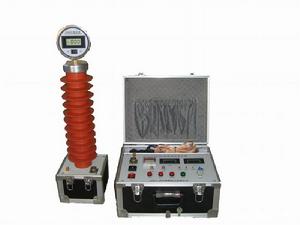

是根據新的中國電力待業標準DL/T848.1-2004《直流耐壓試驗裝置通用技術條件》設計製造的新一代攜帶型直流耐壓試驗裝置。主要適用於電力部門、工礦、冶金、鋼鐵等企業
英文
直流耐壓試驗儀 DC voltage tester
技術特點
採用高頻倍壓電路，套用PWM脈寬調製技術和大功率IGBT器件。
採用電壓大反饋，輸出電壓穩定度高，紋波係數小≤1%。
全量程平滑調壓，電壓調節細度好調節精度≤0.5%，穩定度≤1%，電壓電流誤差1%（讀數±0.2KV），電流誤差±1個字。
升壓電位器零起升壓。
75%UDC1mA功能按鈕，方便氧化鋅避雷器試驗，精度1%讀數±1%。
過壓保護採用拔碼設定，一目了然，誤差±1%。
倍壓採用新型材料，輕巧、堅固。外表塗特種絕緣材料，電氣性能好，防潮能力強。
摺疊式撐腳，直徑面積大，穩定性能好。
一體化設計、高壓拖地電纜引出，方便現場試驗。
產品符合DL/T848.1-2004技術要求，並經電力部電氣設備質量檢測測試中心型式試驗，嚴格執行企標出廠。
技術參數
1、一體機| 規格 技術參數 | 40/3 | 60/2 | 60/3 | 60/5 | 80/2 | 100/2 | 120/2 | 120/5 |
| 額定電壓（KV） | 40 | 60 | 60 | 60 | 80 | 100 | 120 | 120 |
| 額定電流（mA） | 3 | 2 | 3 | 5 | 2 | 2 | 2 | 5 |
| 額定功率（W） | 120 | 120 | 180 | 300 | 160 | 200 | 240 | 600 |
| 機箱重量（kg） | 7 | 2 | 2 | 4.5 | 2 | 3 | 3 | 4.5 |
| 倍壓重量（kg） | 一體 | 2.5 | 3 | 3.8 | 2.5 | 4 | 4 | 4.5 |
| 倍壓高度（mm） | 一體 | 400 | 400 | 500 | 400 | 500 | 500 | 500 |
| 電壓測量精度 | 數顯表±（1.0%讀數±2個字） | |||||||
| 電流測量精度 | 數顯表±（1.0%讀數±2個字） | |||||||
| 波紋係數 | ≤1% | |||||||
| 電壓穩定度 | 隨機波動，電源電壓變化±10%時≤1% | |||||||
| 過載能力 | 空載電壓可超出額定電壓10%使用十分鐘 最大充電電流為1.5倍額定電流 | |||||||
| 電源 | 單相交流50Hz 220V±10% | |||||||
| 工作方式 | 間斷使用 | |||||||
| 一次連續時間最長為30分鐘 |  | |||||||
| 工作環境 | 溫度：-10～40℃ | |||||||
| 相對濕度：室溫為25℃時不大於85%（無凝露） |  | |||||||
| 海拔高度：1500米以下 |  | |||||||
| 帶 電 容 負荷能力 | 被試品電容量無限制 | |||||||
| 可用1.5倍的額定電流充電 |  | |||||||
| 結構特點 | 環氧玻璃鋼電氣絕緣倍壓筒 | |||||||
| 空氣絕緣、無泄漏之慮 |  | |||||||
| 操作箱特點 | 高精度0.75UDC1mA單觸按鈕（精度≤1.0%）最適合氧化鋅避雷器試驗 | |||||||
| 過壓保護採用撥置，一目了然 |  | |||||||
| 機箱倍壓放置一個鋁合金箱，整機一手可提 |  | |||||||
| 規格 技術參數 | 200/2 | 200/5 | 250/3 | 300/2 | 300/5 | 400/3 | 400/5 | 其它等級 |
| 額定電壓（KV） | 200 | 200 | 250 | 300 | 300 | 400 | 400 | 500～1000KV等契約定 做 |
| 額定電流（mA） | 2 | 5 | 3 | 2 | 5 | 3 | 5 |  |
| 額定功率（W） | 400 | 1000 | 750 | 600 | 1500 | 1200 | 2000 |  |
| 機箱重量（kg） | 4.5 | 4.5 | 4.5 | 5.5 | 5.5 | 5.5 | 5.8 |  |
| 倍壓重量（kg） | 7.9 | 8.3 | 9 | 11 | 11.5 | 38 | 45 |  |
| 倍壓高度（mm） | 965 | 965 | 1030 | 1250 | 1250 | 1900 | 1900 |  |
| 電壓測量精度 | 數顯表±（1.0%讀數±2個字） | |||||||
| 電流測量精度 | 數顯表±（1.0%讀數±2個字） | |||||||
| 波紋係數 | ≤1% | |||||||
| 電壓穩定度 | 隨機波動，電源電壓變化±10%時≤1% | |||||||
| 過載能力 | 空載電壓可超出額定電壓10%使用十分鐘 最大充電電流為1.5倍額定電流 | |||||||
| 電源 | 單相交流50Hz 220V±10% | |||||||
| 工作方式 | 間斷使用 | |||||||
|  | 一次連續時間最長為30分鐘 | |||||||
| 工作環境 | 溫度：-10～40℃ | |||||||
|  | 相對濕度：室溫為25℃時不大於85%（無凝露） | |||||||
|  | 海拔高度：1500米以下 | |||||||
| 帶 電 容 負荷能力 | 被試品電容量無限制 | |||||||
|  | 可用1.5倍的額定電流充電 | |||||||
| 結構特點 | 環氧玻璃鋼電氣絕緣倍壓筒 | |||||||
|  | 空氣絕緣、無泄漏之慮 | |||||||
| 操作箱特點 | 高精度0.75UDC1mA單觸按鈕（精度≤1.0%）最適合氧化鋅避雷器試驗 | |||||||
|  | 過壓保護採用撥置，一目了然 | |||||||
|  | 控制箱小，方便現場 | |||||||
功能說明
1、控制箱接地端子：控制箱接地端子與倍壓筒接地端子及試品接地聯接為一點後再與接地網相連。
2、高頻及測量電纜快速聯接插座：用於機箱與倍壓部分的聯接。聯接時只需將電纜插頭順時針方向轉動到位。拆線時只需逆時針轉動電纜插頭。
3、電源輸入插座：將隨機配置的電源線與電源輸入插座相關。（交流220V±10%，插座內自來保險管。）
4、過壓整定撥盤開關：用於設立過電壓保護值。撥盤開關所顯示單位為KV，設定值為試驗電壓1.1倍。
5、數顯電壓表：數字顯示直流高壓輸出電壓。
6、數顯電流表：數字顯示直流高壓輸出電流。
7、電源開關：向前按下，電源接通，綠燈亮。反之為關斷。
8、黃燈按鈕：此功能是專門為氧化鋅避雷器快速測量0.75UDc1mA用。紅燈亮時有效。當按下黃色按鈕後黃燈亮，輸出高壓降至原來0.75%，並保持此狀態。按下綠色按鈕，紅燈、黃燈均滅，高壓切斷並退出0.75倍狀態。
9、紅燈按鈕：高壓接通按鈕、高壓指示燈。在綠燈亮的狀態下，按下紅色按鈕後，紅燈亮綠燈滅，表示高壓迴路接通，此時可升壓。此按鈕須在電壓調節電位器回零狀態下才有效。如按下紅色按鈕，紅燈亮綠燈仍亮，但鬆開按鈕紅燈滅綠燈亮，表示機內保護電路已工作。
10、綠色帶燈按鈕：綠燈亮，表示電源已接通及高壓斷開。在紅燈亮狀態下按下綠色按鈕，紅燈滅綠燈亮，高壓迴路切斷。
11、電壓調節電壓器：該電位器為多圈電位器。順時針旋轉為升壓，反之為降壓。此電位器具備控制電子零位保護功能，因此升壓前必須先回零。
12、雙節倍壓筒面板設有撥碼開關選擇“1”和“2”，當使用單節倍壓筒時，撥碼開關設定“1”，當使用雙節倍壓筒時，撥碼開關設定“2”。
操作步驟
1、直流耐壓試驗裝置在使用前應檢查其完好性，連線電纜不應有斷路和短路，設備無破裂等損壞。
2、將機箱、倍壓筒放置到合適位置分別連線好電纜線、接地線和電源線，保護接地線與工作接地線以及放電棒的接地線均應單獨接到試品的地線上（即一點接地）。嚴禁各接地線相互串聯，為此，應使用ZGF專用接地線。
3、電源開關放在關斷位置並檢查調壓電位器應在零位。過電壓保護整定值一般為試驗電壓的1.1倍。
4、空載升壓檢測過電壓保護整定是否靈敏。
5、接通電源開關，此時綠燈亮，表示電源接通。
6、按紅色按鈕，則紅燈亮，表示高壓接通。
7、順時針方向平緩調節調壓電位器，輸出端即從零開始升壓，升至所需電壓後，按規定時間記錄電流表讀數，並檢查控制箱及高壓輸出線有無異常現象及聲響。
8、降壓，將調壓電位器回零後，隨即按綠色按鈕，切斷高壓並關閉電源開關。
9、對試品進行泄漏及直流耐壓試驗。在進行檢查試驗確認試驗器無異常情況後，即可開始進行試品的泄漏及直流耐壓試驗。將試品、地線等聯接好，檢查無誤後即打開電源。
10、升壓至所需電壓或電流。升壓速度以每秒35KV試驗電壓為宜。對於大電容試品升壓時還需監視電流表充電電流不超過試驗器的最大充電電流。對小電容試品如氧化鋅避雷器、磁吹避雷器等先升至所需電壓(電源)的95%,再緩慢仔細升至所需的電壓(電流),然後從數顯表上讀出電壓(電流)值.如需對氧化鋅避雷器進行0.75UDC1mA測量時，先升至UDC～1mA電壓值，然後按下黃色按鈕，此時電壓即降至原來的75%，並保持此狀態。此時可讀取微安數。測量完畢後，調壓電位器逆時針回到零按下綠色按鈕。需再次升壓時按紅色按鈕即可。
必要時用外接高壓分壓器比對控制箱上的直流高壓指示。
11、試驗完畢，降壓，關閉電源。
引用的有關國家標準
IEC 60-1： 1989 高電壓試驗技術 第一部分：一般試驗要求 DLT 848.1-2004高壓試驗裝置通用技術條件第1部分：直流高壓發生器 直流高壓發生器採用中頻倍壓電路，新型直流高壓發生器套用PWM脈寬調製技術和大功率IGBT器件，根據電磁兼容性理論，採用特殊禁止、隔離和接地等措施。使直流高壓試驗實現了高品質、攜帶型並能承受額定電壓放電而不損壞。直流高壓發生器具有多種保護功能，如：低壓過流、低壓過壓、高壓過流、高壓過壓、零位保護、不接地保護等。智慧型直流高壓發生器採用故障取樣專用的感測器，動作時間為納秒級，光隔離元件也為納秒級，動作時間一般在10微秒可完全關斷直流主迴路。推動信號快速關斷保護在輸出端採用專用感測器取樣，反應時間為納秒級，通過納秒級的光隔離元件和納秒級的模擬開關，全過程在2微秒內將功放電路的推動信號切斷，保證在輸出短路的情況下，不損壞功率器件。是指主要用於絕緣和漏電檢測中的高壓電源，現在高壓電源和高壓發生器已經沒有嚴格的區別。直流高壓發生器在行業內率先採用分節式結構，即既可用於高電壓等級，又能用於較低電壓等級，並保持其精度不變。以100/200kV/2mA分兩節為例，單節時可做100kV/2mA使用，可用於35kV及以下系統電氣設備直流高壓試驗，此時可保證測量的準確性避免大馬拉小車；兩節使用時可做200kV/2mA 使用.可用於220kV分節、110kV及以下氧化鋅避雷器直流試驗及交聯電纜的直流耐壓試驗。真正做到一機兩用，大大方便了現場用戶的使用。主要用於研究電氣設備直流精電及換流站設備和絕緣材料在直流高電壓 下的絕緣強度、直流愉電線路電暈和離子流及其效應 以及進行交、直流電力設備的泄漏電流試驗。另外還可以作為其他高 壓試驗設備如衝擊電壓發生器、衝擊電流發生器、振盪 迴路等的電源。在其他科技領域裡，如物理學(加速器、 電子顯微鏡等)、電子醫療設備(X射線)、工業套用 (廢氣沉澱、靜電噴漆等)、或電子通信(電視、廣播 站)等方面也被廣泛套用。 ZGF直流高壓發生器採用中頻整流濾波技術，解決了工頻直流高壓發生裝置波紋係數較大，波形不平穩的缺點。產品符合國家新頒布電力行業標準ZGF24003-90《直流高壓發生器通用技術條件 DL/T 848.1—2004》的要求，廣泛用於電氣設備直流耐壓試驗和泄漏電流試驗，並且特別設定了測試氧化鋅避雷器1mA下的電壓U1mA及0.75U1mA下的泄漏電流功能。 最新研究、設計、製造的新科技產品，適用於電力部門、廠礦企業動力部門、科研單位、鐵路、化工、發電廠等對氧化鋅避雷器、磁吹避雷器、電力電纜、發電機、變壓器、開關等設備進行直流高壓試驗，是新世紀最理想的換代產品。 VLF 0.1HZ 超低頻高壓發生器接合了現代數字變頻先進技術，採用微機控制。升壓，降壓，測量，保護完全自動化。並且在自動升壓過程中能進行人工干預。由於全電子化。可廣泛用於電纜，旋轉電機，電力電容器的交流耐壓試驗之中。 ZGF數字式直流高壓發生器採用了九十年代新技術、新材料和新器件，具有輸出功率大、體積小、重量輕的特點，有可靠的過壓、過流及零位合閘保護功能，帶0.75倍電壓鎖存功能，並配有時間繼電器，能在試驗中設定定時聲訊報警。整個儀器便於攜帶，操作方便，安全可靠，特別適用於電力部門現場試驗。
引用技術標準
IEC 60-1： 1989 高電壓試驗技術 第一部分：一般試驗要求 GB/T 16927.1-1997 高電壓試驗技術 第一部分：一般試驗要求 IEC 60-1： 1994 高電壓試驗技術 第二部分：測量系統 GB/T 16927.1-1997 高電壓試驗技術 第二部分：測量系統 DL 474.2-92 現場絕緣實驗實施導則 直流高電壓試驗 ZBF 24002 現場直流和交流耐壓試驗電壓測量裝置的使用導則。
直流耐壓測試儀保養
1.半年更換一次液壓油並清洗油箱，用油必須採用推薦的型號； 2.氣炎熱時經常檢察（當油溫≥45度）冷卻裝置是否自動啟動。（冷卻水溫必須低於30度） 3.在清洗油箱的同時清洗空氣濾清器； 天 4.經常檢查直流高壓發生器的濾油器信號燈，信號燈一亮（同時蜂鳴器會響），立即清洗油過濾器； 5.按規定需要給設備機械傳動部分各潤滑點注油； 6.經常觀察液體狀況，液位接近下限時請及時往油箱裡補充推薦使用的液壓油； 7.經常檢查各處防塵裝置，發現破損或連線鬆動，應及時處理，以防沙塵混入，損壞設備
直流耐壓測試儀如何使用
直流高壓發生器是提供高壓直流源的儀器，在使用該儀器前必須先把儀器可靠接地。使用直流高壓發生器的工作人員,必須具有“高壓試驗上崗證”的專業人員。使用直流高壓發生器請用戶必須按《電力安規》168條規定，並在工作電源進入試驗器前加裝兩個明顯斷開點。當更換試品和接線時，應先將兩個電源斷開點明顯斷開。同時現場必須保持至少有三個工作人員在現場，這樣才能有效的保證使用人員的安全。 在打開儀器上的電源前要肯定直流高壓發生器接的是220V交流電源，仔細的檢查接線是否正確，同時也要檢查高壓放電桿的接線是否可靠。在直流高壓發生器的升降壓過程要保持緩升緩降，平穩升壓是延長直流高壓發生器的使用壽命最主要的要點之一。還有儘量避免過量程使用儀器。在每次試驗結束後先把電位器回到零位，然後切斷電源在進行對被試品的放電，放電過程分為兩步，對大電容試品的放電套用ZS專用放電電阻棒對試品放電。放電時不能將放電棒立即接觸試品，應先將放電棒逐漸接近試品，到一定距離空氣間隙開始游離放電，有嘶嘶聲，當無聲音時可用放電棒放電，最後直接接上地線放電。當直流高壓在200kV及以上時，儘管試驗人員穿絕緣鞋，且處在安全距離以外區域，但由於高壓直流離子空間電場分布的影響，會使幾個鄰近站立的人體上帶有不同的直流電位。試驗人員不要互相握手或用手接觸接地體等，否則會有輕微電擊現象，此現象在乾燥地區和冬季較為明顯，但由於能量較小，一般不會對人體造成傷害。 直流高壓發生器控制箱電源為交流AC 220V±10%，50Hz。如果電源經1/1隔離變或現場用自發電源，則必須人為將電源有一點與大地聯接。
