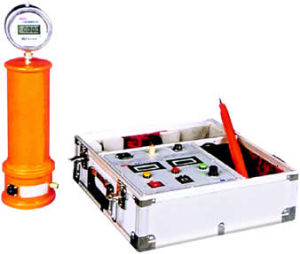

數字式直流高壓發生器,儀器名稱:Digital DC High Voltage Generator。
【主要用途】
用於高壓電器設備的直流耐壓試驗,氧化鋅避雷器、電力電纜直流耐壓和泄漏試驗,兼作靜電吸塵、噴塗等電源 。
【主要特點】
可測氧化鋅避雷器流過1mA電流時的參考電壓及0.75倍參考電壓下的泄漏電流。自動計算0.75倍電壓。電壓穩定,保護可靠,自動限流保護、限壓保護。新型結構合理輕巧。
【技術參數】
◇ 輸出直流電壓:
60KV、120KV、200KV、300KV、400KV
◇ 輸出直流電流:1~10mA
◇ 測量精度:±1%
◇ 工、安全警告
● 使用直流高壓試驗器的工作人員必須是具有“高壓試驗上崗證”的專業人員。
● 使用本儀器請用戶必須按《電力安規》168條規定,並在工作電源進入試驗
器前加裝兩個明顯斷開點,當更換試品和接線時應先將兩個電源斷開點明顯斷
開。
● 試驗前請檢查試驗器控制箱、倍壓筒和試品的接地線是否接好。試驗迴路接
地線應按本說明書所示一點接地。
● 對大電容試品的放電應經100Ω/V放電電阻棒對試品放電。放電時不能將放
電棒立即接觸試品,應先將放電棒逐漸接近試品,至一定距離空氣間隙開始游離
放電有嘶嘶聲。當無聲音時可用放電棒放電,最後直接接上地線放電。
● 直流高壓在200KV及以上時,儘管試驗人員穿絕緣鞋且處在安全距離以外區
域,但由於高壓直流離子空間電場分布的影響,會使幾個鄰近站立的體上帶有不
同的直流電位。試驗人員不要互相握手或用手接觸接地位等,否則會有輕微電擊
現象,此現象在乾燥地區和冬季較為明顯,但由於能量較小一般不會對人造成傷
害。
\● 試驗完畢必須將接地線掛至高壓輸出端方可拆除高壓引線。
● 使用時必須有可靠接地,高壓引出電纜禁止握在手中,以防萬一。
作方式:AC:220V 50HZ
