概述
各種大型電力變壓器、電力電纜、汽輪及水輪發電機及其它容性設備的交流耐壓試驗都必須嚴格按試驗規程定期進行。在工頻條件下，由於被試品電容量較大，或者試驗電壓要求較高，對試驗裝置的電源容量相應的也有較高的要求，為了保證電纜安全可靠運行，有關的國際標準對電纜的各種試驗做了明確的規定。主要試驗項目包括：測量絕緣電阻、直流耐壓和泄漏電流。其中測量絕緣電阻主要是檢驗電纜絕緣是否老化、受潮以及耐壓試驗中暴露的絕緣缺陷。直流耐壓和泄漏電流試驗是同步進行的，其目的是發現絕緣中的缺陷。但是近年來國內外的試驗和運行經驗證明：直流耐壓試驗不能有效地發現交聯電纜中的絕緣缺陷，甚至造成電纜的絕緣隱患。國內也曾多次發生電纜事故，相當數量的電纜故障是由於經常性的直流耐壓試驗產生的負面效應引起。因此，國內外有關部門廣泛推薦採用交流耐壓取代傳統的直流耐壓。

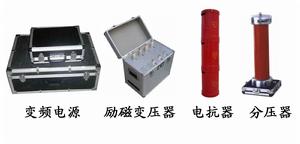

耐壓試驗儀實物圖原理
我們已知，在迴路頻率f=1/2π√LC時，迴路產生諧振，此時試品上的電壓是勵磁變高壓端輸出電壓的Q倍。Q為系統品質因素，即電壓諧振倍數，一般為幾十到一百以上。先通過調節變頻電源的輸出頻率使迴路發生串聯諧振，再在迴路諧振的條件下調節變頻電源輸出電壓使試品電壓達到試驗值。由於迴路的諧振，變頻電源較小的輸出電壓就可在試品CX上產生較高的試驗電壓。

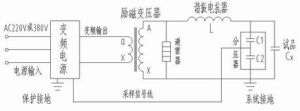

耐壓試驗儀原理圖套用
廣泛用於電力、冶金、石油、化工等行業，特別適用於大容量、高電壓的電容性試品的交接和預防性試驗。1、 6kV-500kV高壓交聯電纜的交流耐壓試驗
2、發電機的交流耐壓試驗
3、GIS和SF6開關的交流耐壓試驗
4、6kV-500kV變壓器的工頻耐壓試驗
5、其它電力高壓設備如母線，套管，互感器的交流耐壓試驗。
產品別稱
變頻串聯諧振交流耐壓試驗裝置、變頻串聯諧振、變頻串聯諧振、串聯諧振、調頻串聯諧振、串聯諧振耐壓試驗裝置、串聯諧振試驗設備、電纜耐壓試驗裝置、工頻耐壓試驗裝置、高壓交聯電纜交流耐壓試驗設備、交流耐壓試驗裝置、調頻諧振、調頻串聯諧振交流耐壓試驗裝置，交流串聯諧振，交流變頻串聯諧振，變頻諧振，變頻串諧，串諧試驗裝置，串諧耐壓裝置，GIS交流耐壓試驗裝置，發電機工頻（交流）耐壓試驗裝置，電動機工頻（交流）耐壓試驗裝置、變壓器工頻（交流）耐壓試驗裝置等成套主要技術參數
* 工作電源;220V/380V,50HZ*試驗容量：30-30000KVA*(試驗電壓：1000KV及以下*諧振頻率範圍：20-300Hz
*試驗電壓波形：正弦波波形畸變率小於等於0.3%
*試驗電壓冷確度：1級
*頻率調節：0.01Hz*保護回響時間：小於1微秒
*系統具有過電壓保護、過電流保護、放電保護、擊穿跳閘保護、過熱保護。
主要技術特點
* 通過國家權威部門--電力工業電氣設備質量檢驗測試中心（武漢高壓研究所）嚴格的型式試驗鑑定，質量可靠，確保試驗人員、被試品和試驗設備本身的安全；*體積小，重量輕，特別適合現場使用；
*符合國標要求:有監測峰值/√2功能，可實時監測試驗波形；
*過壓,過流,放電,過熱及零啟動保護全面可靠,動作時間1微秒；
*設備自帶微型印表機，可及時列印保存試驗數據；
*一鍵滑鼠式旋鈕“傻瓜式”操作，大螢幕液晶顯示；
*獨有軟體校準功能，方便用戶校準表計，確保高電壓值準確度
與傳統的試驗變壓器相比，優點在哪？
變頻串聯諧振試驗裝置體積小，重量輕，易搬運，操作簡單，非常方便現場使用及搬運（體積與重量約為傳統油式試驗變壓器的1/3～1/4），而且是分件式設計，便於根據現場需求靈活配置電抗器的個數，大大降低了勞動強度，提高工作效率;缺點：結構複雜，可靠性差，成本高，接線繁多等。 採用攜帶型交流耐壓試驗裝置(由乾式試驗變壓器、控制箱兩部分組成），因體積小，重量輕，結構簡單、可靠性高；可方便在現場使用。
附配置表
一、 電纜交流耐壓試驗系列| 型號 | 可滿足的試驗項目 | 設備電抗器配置 | 備註 |
| DFVF3000-44/22 | 10kV（300mm）電纜1KM | 22kVⅩ1台 | 攜帶型 |
| DFVF3000-132/66 | 1、10kV（300mm）電纜3KM 2、35kV（300mm）電纜1KM | 22kVⅩ3台 | 攜帶型 |
| DFVF3000-264/52 | 1、10kV(300mm)電纜5KM 2、35kV(300mm)電2KM 3、35kV變壓器，開關， 4、10kV電動機，變壓器 5、600MW及以下發電機等 | 22kVⅩ6台 | 攜帶型 |
| DFVF3000-1560/66 | 110kV（300mm）電纜3KM | 130kVⅩ2台 | 攜帶型 |
二、發電機工頻耐壓試驗系列
| 型號 | 可滿足的試驗項目 | 設備電抗器配置 | 備註 |
| DFVF3000-44/22 | 1、100MW及以下發電機相電容0.1-0.3uF 2、10kV(300mm)電纜1KM | 22kVⅩ1台 | 攜帶型 |
| DFVF3000-100/36 | 1、600MW及以下發電機相電容0.1-0.25uF 2、10kV(300mm)電纜1.5KM | 18kVⅩ2台 | 攜帶型 |
| DFVF3000-176/44 | 1、600MW及以下發電機相電容0.1-0.3uF 2、10kV(300mm)電纜3KM3、可兼顧發電機母線，主變等 | 22kVⅩ4台 | 攜帶型 |
| 型號 | 可滿足的試驗項目 | 電抗器配置 | 備註 |
| DFVF3000-250/200 | 1、110kVGIS的交流耐壓試驗 2、35kV（300mm）電纜1KM 3、10kV（300mm）電纜3KM 4、220kV以下變壓器工頻耐壓5、110kV互感器交流耐壓 | 40kVⅩ5台 | 攜帶型 |
| DFVF3000-100/200 | 1、110kVGIS的交流耐壓試驗2、110kV互感器交流耐壓 | 50kVⅩ4台 | 攜帶型 |
| 型號 | 可滿足的試驗項目 | 電抗器配置 | 備註 |
| DFVF3000-105/84 | 1、110kV變壓器的工頻耐壓試驗 2、10kV電動機的工頻耐壓試驗3、35kV開關交流耐壓試驗 4、10kV（300mm）電纜1KM | 28kVⅩ3台 | 攜帶型 |
| DFVF3000-100/80 | 1、110kV變壓器的工頻耐壓試驗 2、10kV電動機的工頻耐壓試驗3、35kV開關交流耐壓試驗 4、10kV（300mm）電纜1KM | 40kVⅩ2台 | 攜帶型 |
相關知識
國內外有關部門為什麼廣泛推薦採用交流耐壓取代直流耐壓？隨著國民經濟的發展以及城網供電電壓等級的提高，交聯聚乙烯絕緣電力電纜（XLPE）以其合理的工藝和結構，優良的電氣性能和安全可靠的運行特點，在國內外獲得越來越廣泛的使用。尤其在高壓輸電領域更取得了巨大的進展。與充油電纜相比，交聯電纜敷設安裝方便，運行維護簡單，不存在油的淌流問題。但是，近年來的運行和研究表明，交聯聚乙烯電纜的絕緣在運行中易產生樹枝化放電，造成絕緣老化破壞，嚴重地影響了交聯聚乙烯絕緣電力電纜的使用壽命。因此，充分認識交聯電纜的絕緣特性，及時有效地發現和預防絕緣中存在的某些缺陷，對保障設備乃至系統的安全運行具有十分重要的意義。闡述了影響交聯電纜絕緣的主要因素以及電纜的交接試驗原理，認為在現場對交聯電纜實施交流耐壓試驗是必要和可行的。
