概述

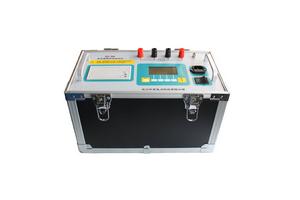

ZZC-20A直流電阻快速測試儀是變壓器在交接、大修和改變分接開關後，必不可少的試驗項目。在通常情況下，用傳統的方法（電橋法和壓降法）測量變壓器繞組以及大功率電感設備的直流電阻是一項費時費工的工作。為了改變這種狀況，縮短測量時間以及減輕測試人員的工作負擔，本公司開發了直流電阻快速測試儀（
主要技術指標
項目 | 技術指標及參數 | 備註 |
測試電流 | 1A 5A 10A 20A | / |
測量範圍 | 1A：10mΩ-20Ω 5A：1mΩ-4Ω 10A：1mΩ-2Ω 20A：1mΩ-1Ω | / |
測量準確度 | ±0.2%（滿量程） | / |
數據存儲 | 255個 | / |
顯示 | 液晶顯示器 | 電阻顯示為4 1/2位 |
最大解析度 | 0.1μΩ | / |
電源 | AC 220V±22V，50Hz±2 Hz | 保險管5A |
最大功耗 | 300W | 測試電流為10A時 |
工作環境 | 環境溫度:0°～40°，相對濕度:≤80% | / |
體積 | 200 mm×400 mm×280mm | / |
重量 | 6kg | 帶配件 |
性能特點
體積小巧、重量輕。全中文選單操作，操作簡單方便。測量速度快，數據精確穩定。具有自動放電和放電指示功能，減少誤操作，保證設備及人員安全。
安全注意事項
為了您和設備的安全，請操作人員仔細閱讀以下內容:1. 在測量完感性負載時不能直接拆掉測試線，以免由於電感放電危及測試人員和設備的安全。本機的輸出端設有放電電路。關閉輸出時，電感會通過儀器泄放能量。一定要在放電指示完畢後才能拆掉測試線。
2. 對於無載調壓變壓器，不允許測量過程中切換分接開關。
3. 測量過程中如果電源突然斷電，本機會自動開始放電，請不要立刻拆卸接線，至少等待30秒鐘後才可拆卸接線。
4. 測量時，其他未測試的繞組請勿短路接地，否則會導致變壓器充磁過程變慢，數據穩定時間延長。
5. 開機前請檢查電源電壓:交流220V±10% 50Hz。
6. 試驗時請確認被測設備已斷電，並與其它帶電設備斷開。
7. 試驗時機殼必須可靠接地。
8. 試驗時不允許不相干的物品堆放在設備面板上和周圍。
9. 更換保險管和配件時，請使用與本儀器相同的型號。
10. 本儀器注意防潮、防油污。
