直廓環面蝸桿傳動

直廓環面蝸桿傳動分為“原始型”和“修正型”兩種。 “原始型”直廓環面蝸桿蝸輪的螺旋齒面形成原理見 原始型直廓環面蝸桿螺旋齒面形成原理圖1

分度曲面是圓環面的蝸桿稱為環面蝸桿。軸線平面理論的齒廓環面蝸桿(俗稱球面蝸桿)和相應的蝸輪組成的傳動稱之為直廓環面蝸桿傳動。直廓環面蝸桿傳動分為“原始型”和“修正型”兩種。
“原始型”直廓環面蝸桿蝸輪的螺旋齒面形成原理見 圖1。蝸桿軸線平面內的一條成形相切的直線,在繞成形圓心作等角速旋轉運動的同時,又與成形圓一起圍繞蝸桿軸線作等角速度的旋轉運動,這條直線的空間形成的軌跡曲面就是直廓環面蝸桿的螺旋齒面。由於該螺旋面不是由包絡產生的,而是由直線刀刃形成的不可展直紋面,因此難以實現磨削,製作工藝複雜,不易獲得高精度的傳動。蝸桿毛坯軸線到刀座迴轉中心的距離等於蝸桿傳動中心距離等於傳動比時,道具加工處理的就是“原始型”蝸桿齒面。

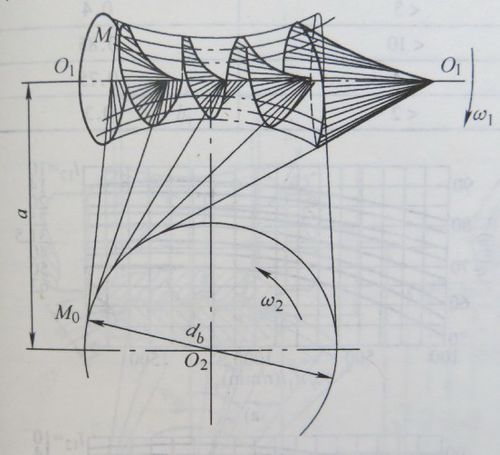

原始型直廓環面蝸桿螺旋齒面形成原理圖1
