盤角齒

盤角齒

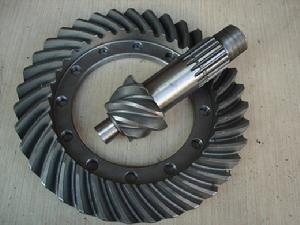

盤角齒,全名叫做差速器主被動齒,分為主齒和被動齒兩部分,作為一套。

盤角
全名叫做:差速器主被動齒,分為主齒和被動齒兩部分,作為一套。
工作原理:
單級減速器就是一個主動椎齒輪(俗稱角齒),和一個從盆角齒,主動椎齒輪連線傳動軸,順時針鏇轉,從盆角齒貼在其右側,嚙合點向下轉動,與車輪前進方向一致。由於主動錐齒輪直徑小,從盆角齒直徑大,達到減速的功能。
雙級減速器多了一個中間過渡齒輪,主動椎齒輪左側與中間齒輪的傘齒部分嚙合,盆角齒輪同軸有一個小直徑的直齒輪,直齒輪與從動齒輪嚙合。這樣中間齒輪向後轉,從動齒輪向前轉動。中間有兩級減速過程。 雙級減速由於使車橋體積增大,過去主要用在發動機功率偏低的車輛匹配上,現在主要用於低速高扭矩的工程機械方面。
在雙級式主減速器中,若第二級減速在車輪附近進行,實際上構成兩個車輪處的獨立部件,則稱為輪邊減速器。這樣作的好處是可以減小半軸所傳遞的轉矩,有利於減小半軸的尺寸和質量。輪邊減速器可以是行星齒輪式的,也可以由一對圓柱齒輪副構成。當採用圓柱齒輪副進行輪邊減速時可以通過調節兩齒輪的相互位置,改變車輪軸線與半軸之間的上下位置關係。這種車橋稱為門式車橋,常用於對車橋高低位置有特殊要求的汽車。
按主減速器傳動比檔數分,可分為單速式和雙速式兩種。目前,國產汽車基本都採用了傳動比固定的單速式主減速器。在雙速式主減速器上,設有供選擇的兩個傳動比,這種主減速器實際上又起到了副變速器的作用。
