發電機轉子接地保護

發電機轉子兩點接地保護?如果出現發電機勵磁迴路一點接地故障，對發電機並未造成危害，但若再相繼發生第二點接地故障，則將嚴重威脅發電機的安全。 保護功能：發電機轉子一點接地保護、發電機轉子二點接地保護、定子接地零序過流保護、定子接地零序電壓保護、失磁保護、逆功率保護。 測量電流：Ia、Ic;

發電機勵磁迴路一點接地故障是常見的故障形式之一,勵磁迴路一點接地故障,對發電機並未造成危害,但相繼發生第二點接地,即轉子兩點接地時,由於故障點流過相當大的故障電流 而燒傷轉子本體,並使磁勵繞組電流增加可能因過熱而燒傷；由於部分繞組被短接,使氣隙磁通失去平衡從而引起振動甚至還可使軸系和汽機磁化,兩點接地故障的後果是嚴重的,故必須裝設轉子接地保護。 發電機轉子一點接地保護?

桌球式原理圖

一般採用桌球式開關切換原理，通過求 解兩個不同的接地迴路方程，實時計算轉子接地電阻阻值Rf和接地位置α。實質：在發電機運行時輪流測量轉子繞組正極、負極的對地電流，並根據測得的結果計算出轉子繞組或勵磁迴路的對地電阻，從而判斷出接地故障的位置及接地電阻的量值。

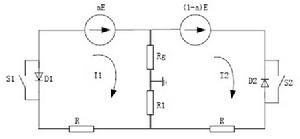

圖為桌球式原理圖，其中：S1、S2 為由微機控制電子開關，Rg 為接地電阻，α為接地點位置，E 為轉子電壓，兩個測量電阻R。 發電機轉子兩點接地保護?

如果出現發電機勵磁迴路一點接地故障，對發電機並未造成危害，但若再相繼發生第二點接地故障，則將嚴重威脅發電機的安全。保護原理：在一點接地故障後，保護裝置繼續測量接地電阻和接地位置，此後若再發生轉子另一點接地故障，則已測得的α值變化，當其變化值Δα超過整定值時，保護裝置就確認為已發生轉子兩點接地故障，發電機經轉子兩點接地延時時間跳閘。

發電機轉子接地保護裝置

發電機轉子接地保護裝置主要適用於水輪機容量不超過10MW、汽輪發電機容量不超過100MW的發電機的測控與保護。可與BJ219發電機差動保護測控裝置、GZP-989發電機後備保護測控裝置一起構成一起構成完整的發電機保護。
保護功能：發電機轉子一點接地保護、發電機轉子二點接地保護、定子接地零序過流保護、定子接地零序電壓保護、失磁保護、逆功率保護。
測控功能：保護電流：IA、IB、IC；Ia、Ib、Ic；測量電流：Ia、Ic;母線電壓：Uab、Ubc、Uca；Ua、Ub、Uc；功率：P、Q、cosФ；頻率：f；勵磁電壓：UL；
通訊功能：配備RS485通訊接口或RS232通訊接口，或者乙太網通訊；光纖通迅
