研製背景

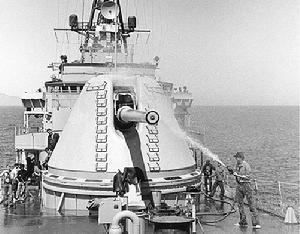

MK2型SAK57mm艦炮MK2型SAK57mm艦炮計畫 MK2型SAKS7mm艦炮由瑞典博福斯公司(Bofors)於1977年開始研製，它是在MKl型57mm艦炮的基礎上改進發展起來的。在全炮設計思想上突出了全自動、高射速、輕重量、高精度、多用途的特點，使它特別適應於作為小型快速攻擊艦艇上的重炮裝備，用以對空防禦和對海作戰。該型炮1981年完成樣機研製。在1985年正式服役的瑞典“斯德哥爾摩”(Stockholm)級飛彈快艇上首次裝備了MK2型57mm艦炮。隨後，加拿大、加彭、印度尼西亞等國海軍相繼購買並裝備使用。
艦炮基本組成
主要戰術技術性能
口徑(mm) 57
管長 70倍口徑
射速(發/min) 225
射程(km) 16．8
初速(m/s) 1020
炮重(t) 6．5
俯仰範圍(°) -10-+78
旋迴範圍(°) 360
高低瞄準速度(°/s) 40
水平瞄準速度(°/s) 55
電源 440V，3相、60Hz 115V，4001-Iz(遙控時)
基本組成
MK2型57mm艦炮分為上、下部結構。上部結構位於火炮甲板上，它通過上架承裝著發射、瞄準、自動裝填和驅動各系統，並固定在全焊接的輕合金旋轉平台上，支撐著俯仰部分的炮耳裝置也固定在旋轉平台上。旋轉平台通過滾動軸承支承在下架上。火炮炮塔由玻璃纖維塑膠板製成，它的外部造型，其側面呈三個平面折角過渡形。上部結構、炮塔和炮塔後視，發射系統包括有炮管、炮栓、反后座裝置和輸彈機構等部件。炮管為單層氣冷式結構，內膛為漸速膛線，炮口裝有消煙器；炮栓採用立式楔形栓；反后座裝置由液壓制退機和復進彈簧構成，它吸收了大部分的后座能量，僅有一小部分用於驅動開閂動作。輸彈機位於炮尾後端，火炮復進時由它完成向炮膛輸送炮彈的動作，火炮后座到位時，偏轉器向前拋出彈殼。
供彈系統
包括有揚彈機、自動裝填機構和微處理機等部件。該型炮有2部揚彈機，均與火炮甲板相連，並柔性地支承在下甲板上。這兩部揚彈機將炮彈從彈藥艙提升到火炮平台的裝彈位置。自動裝填機構有2個完全相同的分系統，分布在火炮的兩側。每個分系統均由炮彈接收機、中間彈箱、裝彈箱和火炮彈箱組成，圖4．2-9展示了自動裝彈機構左側分系統。裝彈箱、中間彈箱和火炮彈箱，它們的內部結構大致相同，均有2個並排隔間，每個隔間能放置10發彈。供彈時，艦艇作戰情報中心控制台給出控制指令，由一台微處理機對這些指令信號進行分配和協調，在火炮處於77°射角的裝彈位置時，控制裝彈箱移動到炮彈接收機的接口處並將第一個隔間與其對齊。此時，炮彈接收機上的擺動臂將提升上來的成夾炮彈(每夾2發)，一夾一夾地推人裝彈箱內，直到第一隔間裝滿10發炮彈為止。然後，裝彈箱側向運動，使其第二個隔間對準炮彈接收機的接口，繼續裝滿10發炮彈。此時，裝彈箱已裝滿20發炮彈，它運動到火炮彈箱上方，將這20發彈同時卸人火炮彈箱內。接著，裝彈箱回到炮彈接收機上方，再次裝滿炮彈，將這20發彈送給中間彈箱。最後，，裝彈箱再次回到炮彈接收機上方，進行第三次裝彈，這次炮彈就留在裝彈箱內。至此，火炮一側的全部裝彈過程結束，另一側也以同樣方法工作，最後，炮塔內最多能裝120發炮彈，即2個裝彈箱40發，2箇中間彈箱40發和2個火炮彈箱40發。
技術特點分析與評述
MK2型SAK 57mm艦炮是80年代中期服役的新型中口徑艦炮，設計中吸取了許多高新技術，使艦炮的總體性能明顯提高，突出特點如下：
1．新型炮塔設計瑞典博福斯公司最早將隱身技術用於MK2型57mm艦炮炮塔的外形設計，在炮塔的側面採用三面折角過渡的外形取代了MKl型艦炮的二面垂直外形，從而有效地減小了敵方雷達的反射波。目前正在研製中的MK3型57mm艦炮的炮塔外形設計更加新穎，它的正前面和側面均呈三角形，在不執行作戰任務時，炮管可縮回到炮塔內，使該炮的隱身性能更加提高。瑞典海軍計畫將這種炮裝備“維斯比”級隱形輕型護衛艦。
2．廣泛採用計算機控制技術炮座上裝有2台微處理機，用於控制火炮的供彈、瞄準和射擊。機記憶體有所裝艦艇對火炮瞄準和射擊的限界預編程式。當艦艇上安裝新設備時，程式修改可在艦上進行。該程式將控制艦炮精確地沿各種障礙物的輪廓進行瞄準和射擊，因而擴大了艦炮的有效射界。
3．新型的瞄準隨動系統該系統以兩條伺服迴路為基礎，具有極好的穩定性，也不會增大火控系統輸入信號的高頻雜波。它可使火炮瞄準誤差降低到0．3mrad以下；如果與現代雷達火控系統相配，使用新型遠程炮彈，在3級海情下工作，3000m距離處的火炮系統總誤差可保持在1．9mrad的數量級。
4．高發射率兩條相對於火炮獨立的供彈線，使火炮在射擊過程中，可進行彈藥再裝填、彈種選擇，保證炮座上始終存有120發備用彈，從而為高的發射率提供了充足的彈藥。
