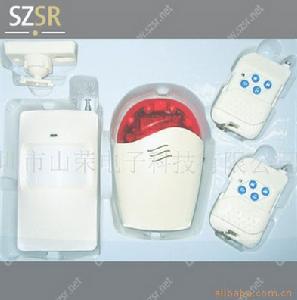

常見的現場報警器 型號: SR800A現場報警器基本結構
防盜報警系統是預防搶劫、盜竊等意外事件的重要設施。一旦發生突發事件，就能通過聲光報警信號在安保控制中心準確顯示出事地點，使於迅速採取應急措施。防盜報警系統與出入口控制系統、閉路電視監控系統、訪客對講系統和電子巡更系統等一起構成了安全防範系統。
防盜報警系統通常由:探測器（又稱報警器）、傳輸通道和報警控制器三部分構成。
報警探測器是由感測器和信號處理組成的，用來探測入侵者入侵行為的，由電子和機械部件組成的裝置，是防盜報警系統的關鍵，而感測器又是報警探測器的核心元件。採用不同原理的感測器件，可以構成不同種類、不同用途、達到不同探測目的的報警探測裝置。
現場報警器種類
電話撥號防盜報警器利用主機，通過無線或則有線連線各類探測器，實現防盜報警功能。主機連線固定電話線，如有警情，按照客戶設定的手機或則電話號碼撥號報警。
GSM防盜報警器利用主機，通過無線或則有線連線各類探測器，實現防盜報警功能。主機內置GSM手機卡，如有警情，按照客戶設定的手機或則電話號碼撥號報警。
本地防盜報警器利用主機，通過無線或則有線連線各類探測器，警號報警實現報警功能。
彩信報警器主機通過GPRS將報警圖片傳輸到接警中心或者相關人員手機上或信箱里
按照探測器與報警主機之間的通信方式來分
1、匯流排制報警主機
2、分線制報警主機
3、無線防盜報警器
4、汽車防盜報警器
1、主機:防同頻干擾（可選功能），LCD/LED顯示，定時布/撤防，有/無聲報警,防剪，現場堅聽，遠程控制，
延時報警、布防，警號鳴響時間.可設，內/外置警號，有線/無線，巡檢功能，上傳布防撤防可以選擇切換不產生話費和產生話費兩種模式。
2、配件：有線/無線，巡檢功能，免換電池，超低誤報。
3、平台：深安有強大的接警智慧型平台,並且已經在中國電信,中國網通,美國電信,俄羅斯電信,荷蘭電信大量
投入運營多年。平台可分級管理（一個平台滿足天下共享）,擁有線上管理100萬戶的容量,可以兼容前期已
經安裝的其他公司的產品!深安有.從1路一直到160路線的接警中心供保全公司選擇。已經成功更換了國內
數百家保全公司的陳舊安定寶工控機接警中心和單路接警卡式接警中心,以及無終端只有平台的軟體公司
的平台，可以替用戶節約200%左右的終端採購成本。深安主機報警後,只要平台沒有接警，電話會一直替
換撥打直到打通為止,即握手協定,確保主人和平台第一時間了解情況,保全公司第一時間出警。
4、是否誤報一目了然.我公司的高級主機有多.種,高級機有視頻確認功能,現場監察功能。
5、配件有低電提示功能.電量不夠向主機申告,主機及時向平台申告,平台自動撥打電話給主人處置。
6、配件有自動巡檢功能：為了避免熟人作案,避免陌生人踩點後先破壞探測器再伺機作案,我們的配件都有
定時自動巡檢功能,即,配件定時向主機報告自己是否還在安全崗位上值班,如果被人破壞掉,那么,主機在到
時收不到該配件的安全信號的情況下,直接就報警給平台了,這樣可以及時提醒主人填補漏洞。
7、主機有自動巡檢功能：為了避免先破壞主機和探測器再伺機作案,我們的主機都有定時自動巡檢功能,即,
主機定時向管理接警中心報告自己是否還在.安全崗位上值班,如果被人破壞掉,那么,平台在到時收不到該主
機的安全信號的情況下,直接就報警給主人了,這樣可以及時提醒主人處置。
8、我們的平台有申報各個主機是否按時布防的功能。這個是保全公司非常頭痛的事情,由於主人忘記布防導致被盜賠還是不賠呢?當然不賠!那么,誰說了算?系統說了算。系統是不會偏心誰的。我們的平台在接到主機布防和撤防指令後自動記憶存儲備份,你什麼時間布防的,什麼時間撤防的,系統裡面一目了然,大家不要扯皮,誰的責任一眼看穿!
9、我們的主機有定時間區間自動布撤防功能。很多保全公司找到深安集團後，大有相見恨晚之感.此功能大大減輕了他們的處警負擔,同時,也科學地解決了老百姓真正的“漏布防扯皮”問題。他們的客戶大都多是希望每天22點到次日凌晨6點左右自動布防,主人懶得每天拿個遙控器按來按去布防撤防.有時候主人家裡打麻將或者待客玩得晚了怎么辦?22點人還沒有走呢,總不能把人趕走吧,這個時候,主人人工撤防,我們的系統半小時後自動又布防,確保全全。深安主機有精準的定時計時裝置，LCD顯示定時對時。
10、特彆強調，不能莫名其妙產生不必要話費，否則老百姓會停止支付服務費要求拆機。有的保全公司採購了作坊式公司的產品，一個月上傳布撤防費.用就上幾百元，被投訴得焦頭爛額。用戶根本沒有時間精力每天頻繁布防撤防，系統必須有自助設定定時布防撤防功能，否則用戶很煩，丟失財物處理起來也容易引發信任危機。
11、商業鋪面需要視頻防盜綜合防範確認，即報警後視頻確認處警，深安平台終端對此有全面解決方案。
減少現場報警器誤報原理
目前報警系統出現誤報、漏報主要有以下幾個方面原因。無線探測器抗干擾能力表現為同頻干擾容易造成誤報、漏報。紅外探測器對入侵行為判斷力不夠準確造成誤報漏報。紅外探測器易受溫度、光線等環境因素影響而產生誤報。無線探測器供電系統缺電，低電時沒有有效地進行信息傳遞使得探測器的探測距離變短或是不工作而產生漏報誤報。由於主機和探測器都是用無線編碼方式設定遍碼有重複造成主機和探測器重碼導致誤報。
我們來分析一下紅外探測報警器主要有那些原因會造成誤報、漏報。目前報警系統出現誤報、漏報主要有以下幾個方面原因。無線探測器抗干擾能力羞表現為同頻干擾容易造成誤報、漏報。紅外探測器對入侵行為判斷力不夠準確造成誤報、漏報。紅外探測器易受溫度、光線等環境因素影響而產生誤報。無線探測器供電系統缺電，低電時沒有有效地進行信息傳遞使得探測器的探測距離變短或是不工作而產生誤報、漏報。由於主機和探測器都是採用無線編碼方式設定編碼有重複造成主機和探測器重碼導致誤報。也有些報警器的質量太羞如元器件的損壞和生產工藝不良造成誤報，還有跟選擇的設備、安裝的方式、角度、位置、也有關，比如選用的探測器是震動探測器安裝在震源比較大而多的地方（如飛機場、鐵路旁等）由於飛機、火車運行時震源大都會產生誤報，如蝙蝠常出現的地方選用超音波探測器就容易引起誤報，在受環境的影響下如空氣流動、寵物行動等，還有人為的因素主要有用戶操作不當、不小心觸發報警器、誤闖、誤入已經設防的訪區等都會產生誤報。產生誤報、漏報的原因很多也很複雜。因此要降低防盜報警器的誤報、漏報最重要的是要從多方面的因素加以考慮，比如從技術和性能方面選擇探測器、包括感測探頭的選擇、菲涅爾透鏡的外形設計，微處理器程式，多鑒技術、自動跳碼的滾動編碼技術、生產工藝、使用方法，溫度補償，靈敏度探測距離調整等。這些綜合因素都決定了探測器的性能和誤報率。
現場報警器探測器的分類
報警探測器按工作原理主要可分為紅外報警探測器、微波報警探測器、被動式紅外/微波報警探測器、玻璃破碎報警探測器、振動報警探測器、超音波報警探測器、雷射報警探測器、磁控開關報警探測器、開關報警探測器、視頻運動檢測報警器、聲音探測器等許多種類。 如AD920C
報警探測器按工作方式可分為主動式報警探測器和被動式報警探測器。
報警探測器按探測範圍又可分為點控報警探測器、線控報警探測器、面控報警探測器和空間防範報警探測器。
除了以上區分以外，還有其他方式的劃分。在實際套用中，根據使用情況不同，合理選擇不同防範類型的報警探測器，才能滿足不同的安全防範要求。
報警探測器作為感測探測裝置，用來探測入侵者的入侵行為及各種異常情況。在各種各樣的智慧型建築和普通建築物中需要安全防範的場所很多。這些場所根據實際情況也有各種各樣的安全防範目的和要求。因此，就需要各種各樣的報警探測器，以滿足不同的安全防範要求。
根據實際現場環境和用戶的安全防範要求，合理的選擇和安裝各種報警探測器，才能較好的達到安全防範的目的。當選擇和安裝報警探測器不合適時，有可能出現安全防範的漏洞，達不到安全防範的嚴密性，給入侵者造成可乘之機，從而給安全防範工作帶來不應有的損失。
報警探測器要求具有防拆動、防破壞功能。當報警探測器受到破壞、人為將其傳輸線短路或斷路，以及非法試圖打開其防護罩時，均應能產生報警信號輸出；另外報警探測器還應具有一定的抗干擾措施，以防止各種誤報現象的發生，例如：防寵物和小動物騷擾、抗因環境條件變化而產生的誤報干擾等。
報警探測器的靈敏度和可靠性是相互影響的。合理選擇報警探測器的探測靈敏度和採用不同的抗外界干擾的措施，可以提高報警探測器性能。採用不同的抗干擾措施，決定了報警探測器在不同環境下的使用性能。了解各種報警探測器的性能和特點，根據不同使用環境，合理配置不同的報警探測器是防盜報警系統的關鍵環節。
現場報警器的重要配件——遙控器
防盜報警器遙控器配件 SR715常用的無線電遙控系統一般分發射和接收兩個部分。
發射部分一般分為兩種類型，即遙控器與發射模組，遙控器和遙控模組是對於使用方式來說的，遙控器可以當一個整機來獨立使用，對外引出線有接線樁頭；而遙控模組在電路中當一個元件來使用，根據其引腳定義進行套用，使用遙控模組的優勢在於可以和套用電路天衣無縫的連線、體積小、價格低、物盡其用，但使用者必須真正懂得電路原理，否則還是用遙控器來的方便。
接收部分一般來說也分為兩種類型，即超外差與超再生接收方式，超再生解調電路也稱超再生檢波電路，它實際上是工作在間歇振盪狀態下的再生檢波電路。超外差式解調電路與超外差收音機相同，它是設定一本機振盪電路產生振盪信號，與接收到的載頻信號混頻後，得到中頻（一般為465kHz）信號，經中頻放大和檢波，解調出數據信號。由於載頻頻率是固定的，所以其電路要比收音機簡單一些。超外差式的接收器穩定、靈敏度高、抗干擾能力也相對較好；超再生式的接收器體積小、價格便宜。
無線電遙控常用的載波頻率為315mHz或者433mHz，遙控器使用的是國家規定的開放頻段，在這一頻段內，發射功率小於10mW、覆蓋範圍小於100m或不超過本單位範圍的，可以不必經過“無線電管理委員會”審批而自由使用。我國的開放頻段規定為315mHz，而歐美等國家規定為433mHz，所以出口到上述國家的產品應使用433mHz的遙控器。
無線電遙控常用的編碼方式有兩種類型，即固定碼與滾動碼兩種，滾動碼是固定碼的升級換代產品，目前凡有保密性要求的場合，都使用滾動編碼方式。
滾動碼編碼方式有如下優點：
1、保密型強，每次發射後自動更換編碼，別人不能用“偵碼器”獲得地址碼；
2、編碼容量大，地址碼數量大於10萬組，使用中“重碼”的機率極小；
3、對碼容易，滾動碼具有學習存儲功能，不需動用烙鐵，可以在用戶現場對碼，而且一個接收器可以學入多達14個不同的發射器，在使用上具有高度的靈活性；
4、誤碼小，由於編碼上的優勢，使得接收器在沒有收到本機碼時的誤動作幾乎為0。
固定碼的編碼容量僅為6561個，重碼機率極大，其編碼值可以通過焊點連線方式被看出，或是在使用現場用“偵碼器”來獲取，所以不具有保密性，主要套用於保密性要求較低的場合，因為其價格較低所以也得到了大量的套用。
無線電遙控器與紅外遙控器的區別（The difference between IR and RF Remote Control），紅外遙控和無線遙控是對不同的載波來說的，紅外遙控器是用紅外線來傳送控制信號的，它的特點是有方向性、不能有阻擋、距離一般不超過7米、不受電磁干擾，電視機遙控器就是紅外遙控器；無線電遙控器是用無線電波來傳送控制信號的，它的特點是無方向性、可以不“面對面”控制、距離遠（可達數十米，甚至數公里）、容易受電磁干擾。在需要遠距離穿透或者無方向性控制領域，比如工業控制等等，使用無線電遙控器較易解決。
影響無線電遙控距離（Remote distance of RF Remote Control）的因素主要有如下幾點：
1、發射功率：發射功率大則距離遠，但耗電大，容易產生干擾；
2、接收靈敏度：接收器的接收靈敏度提高，遙控距離增大，但容易受干擾造成誤動或失控；
3、天線：採用直線型天線，並且相互平行，遙控距離遠，但占據空間大，在使用中把天線拉長、拉直可增加遙控距離；
4、高度：天線越高，遙控距離越遠，但受客觀條件限制；
5、阻擋：目前使用的無線遙控器使用國家規定的UHF頻段，其傳播特性和光近似，直線傳播，繞射較小，發射器和接收器之間如有牆壁阻擋將大大打折遙控距離，如果是鋼筋混泥土的牆壁，由於導體對電波的吸收作用，影響更甚。
現場報警器原理
光電三極體也稱光敏三極體，它的電流受外部光照控制。是一種半導體光電器件。比光電二極體靈敏得多，光照集中電結附近區域。
利用雪崩倍增效應可獲得具有內增益的半導體光電二極體（APD）,而採用一般電晶體放大原理，可得到另一種具有電流內增益的光伏探測器，即光電三極體。它的普通雙極電晶體十分相似，都是由兩個十分靠近的p-n結-------發射結和集電結構成，並均具有電流發大作用。為了充分吸收光子，光電三極體則需要一個較大的受光面，所以，它的回響頻率遠低於光電二極體。[1]
光電三極體是一種相當於在基極和集電極之間接有光電二極體的普通三極體，因此，結構與一般電晶體類似，但也有其特殊地方。如圖2.1.1所示。圖中e.b.c分別表示光電三極體的發射極.基極和集電極。正常工作時保證基極--集電極結（b—c結）為反偏正狀態，並作為受光結（即基區為光照區）。光電三極體通常有npn和pnp型兩種結構。常用的材料有矽和鍺。例如用矽材料製作的npn結構有3DU型，pnp型有3GU型。採用矽的npn型光電三極體其暗電流比鍺光電三極體小，且受溫度變化影響小，所以得到了廣泛套用。[2]
光電三極體的工作有兩個過程，一是光電轉換;二是光電流放大。光電轉換過程是在集---基結內進行，它與一般光電二極體相同。[3]當集電極加上相對於發射極為正向電壓而基極開路時（見圖2.1.1（b）），則b--c結處於反向偏壓狀態。無光照時，由於熱激發而產生的少數載流子，電子從基極進入集電極，空穴則從集電極移向基極，在外電路中有電流（即暗電流）流過。當光照射基區時，在該區產生電子---空穴對，光生電子在內電場作用下漂移到集電極，形成光電流，這一過程類似於光電二極體。於此同時，空穴則留在基區，使基極的電位升高，發射極便有大量電子經基極流向集電極，總的集電極電流為
IC=IP +βI P=（1+β）IP 2.1.1
圖2.1.1光電三極體結構及工作原理
（a）結構示意圖 （b）光電變換原理 （c）電流放大作用
式中β為共發射極電流放大倍數。因此，光電三極體等效於一個光電二極體與一般電晶體基極---集電極結的並聯。它是把基極---集電極光電二極體的電流（光電流IP）放大β倍的光伏探測器，可用圖2.1.1（c）來表示。與一般電晶體不同的是集電極電流IC由基極---集電極結上產生的光電流IP=Ib控制。也就是說，集電結起雙重作用，一是把光信號變成電信號起光電二極體的作用；二是將光電流放大，起一般晶體三極體的集電極的作用。[4]
根據光電三極體的工作原理，我們可以比較容易的畫出他的等效電路。由於它的集電結勢壘電容Ccb遠小於發射結勢壘電容Cbe,我們可以得到如圖2.2.1光電三極體的交流等效電路，圖中ip為集電結光電二極體的電流源，Cbe為發射結電容；rbe為發射結正向微分交流電阻；iLw為放大後的電流源；iL=βip;β為光電三極體的放大倍數；RCE為集電極發射極電阻；CCE為集電極發射極間電容；RL為負載電阻。由圖5--40等效電路，
圖 2.2.1 光電三極體交流等效電流
（a）符號 （b）等效電路
可以得到負載電阻兩端的輸出電壓V0為
2.2.1
式中， ， 為入射光信號的角頻率，選擇合適的負載，使得 ，則 ,輸出電壓為
2.2.2
由上式可看出，當輸入光信號時，由於發射結電容相對較大，造成對信號的分流，將使有效輸出信號減小。此外，電容 的旁路也會減少流過 的輸出電流。利用光電三極體的等效電路在計算機和分析它的時間回響和輸出外特性是非常方便的。[5]
2.3.1伏安特性
圖2.3.1表示光電三極體的 關係曲線。由圖可見，光電三極體在偏壓為零時，集電流為零。當有光照時，光電三極體輸出電流比同樣光照下光電二極體的輸出電流大 倍。圖中曲線還表明，在光功率等間距增大的情況下，輸出電流並不等間距增大，這是由於電流放大倍數 隨信號光電流的增大而增大所引起的。
圖2.3.1 光電三極體 關係曲線
2.3.2頻率回響
光電三極體的頻率回響與 結的結構及外電路有關。通常需考慮：少數載流子對發射結和收集結勢壘電容（ 和 ）的充放電時間;少數載流子渡越基區所需時間；少數載流子掃過收集勢壘區的渡越時間；通過收集結到達收集區的電流流經收集區及外負載電阻產生的結壓將，使收集結電荷量改變的時間常數。於是光電三極體總回響時間應為上述各個時間之和。因此，光電三極體的回響時間比光電二極體的要長的多。由於光電三極體廣泛套用於各種光電控制系統，其輸入光信號多為脈衝信號，即工作在大信號或開關狀態，因而光電三極體的回響時間或回響頻率將是光電三極體的重要參數。[6]
為改善光電三極體的回響頻率，從光電三極體的等效電路可知道應儘可能減少 和 時間常數。一方面在工藝上設法減小結電容 . 等；另一方面要合理選擇負載電阻 ，減小電路時間常數。圖2.3.2給出了在不同負載電阻 下，光電三極體輸出電壓的相對值與入射光調製頻率的關係。由圖可知， 愈大，高頻回響將愈差。減小 可以改善頻率特性。但 降低會導致輸出電壓下降。因此，在實際使用時，合理選擇 和利用高增益運算放大器作後級電壓放大，可得到高的輸出電壓並改善頻率回響。此外，為改善頻率回響，減小體積，提高增益，電路上常採用高增益.低輸入阻抗的運算放大器與之配合。圖2.3.3（a）（b）分別表示達林頓光電電晶體的積體電路示意圖。實際使用光電三極體時常採用帶基極引線的光電三極體，並提供一定的基極電流。對無基極引線的光電三極體，則給予一定照度的背景光，使其工作於線性放大區，以得到較大的集電極電流，這將有利於提高光電三極體的頻率回響。圖2.3.4給出了光電三極管響應時間與集電極電流 的關係，由圖可知，增加集電極電流 可減小光電三極體的回響時間，即提高光電三極體的工作頻率。[7]
圖2.3.2光電三極體的頻率回響曲線 圖2.3.3 光電三極體達林頓積體電路示意圖
（a）光電二極體--電晶體；（b）達林頓光電電晶體
圖2.3.4光電三極體回響度時間與集電極電流 的關係曲線
與光電二極體相比較，光電三極體頻率回響較低，不宜使用於高速，寬頻的光電探測系統中，但由於其回響率高，具有電流內增益，故在一般光電探測系統中仍得到廣泛套用。
