原理
物理接口中各模組執行與之相應的SDH幀開銷的處理工作，提取或者綜合數據給下一個模組，從而完成物理接口功能。同時根據相應SDH幀中與OAM有關位元組進行物理層的運行管理與維護。比如在接收復用段開銷處理模組中，如果檢測到在SDH幀中接收到的B2與計算結果不同，則不但把復用段誤塊數(L-FEBE)寫到傳送的M1位元組中以發出L-FEBE，而且，還可以根據設定產生中斷，並把錯誤數累計到其B2錯誤暫存器中；而相關發端接收到L-FEBE後，則可以將其累計寫入L-FEBE暫存器中，同時也可產生中斷。與此類似，各模組開展相應的OAM功能，如產生和檢測AIS、RDI等。
PMC的物理接口器件中的中斷指示暫存器是分層次的。首先是晶片層次的暫存器，即模組級中斷指示暫存器（指示哪一處理模組產生的中斷）；其次是與各處理模組對應的中斷指示暫存器，具體表明產生了哪種OAM中斷。由此可以很方便地查詢到傳輸狀態信息。

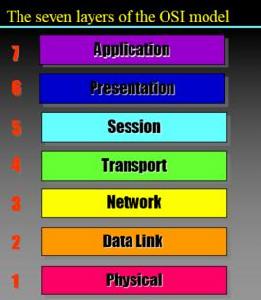

物理層接口的位置
物理層接口：不僅包括DTE與DCE之間的接口，還包括了DCE和DCE之間的接口。
物理層接口標準的概念
為了使不同廠家的產品能夠互換和互連，DTE與DCE在插接方式、引線分配、電氣特徵和應答關係上均應符合統一的標準，稱為DTE/DCE接口標準，即物理接口標準（或規程或協定），即物理層協定。
串口物理接口
RS23擁S422/RS485對內與CPU相連的接口都是UART，對外與其它裝置連線接口的物理特性卻有所不同，主要是端子數量與電平電壓的差異。RS232通常使用的3個端子定義為RXD、TXD、GND，最大電壓±15V；RS422使用的4個端子定義為A、B、Y、Z，最大電壓一8至+12．5V；RS485使用的2個端子定義為A、B，最大電壓與RS42一致。為了增強通訊管理機的現場適應能力，串口需要有兼容性，無論與之連線的裝置提供RS232/RS422/RS485裡面的哪一種接口，都可以完成通信功能。常用的兼容設計方案有以下幾種：
1)設計多款板件，例如3個RS232口加上5個RS485 13，或者4個RS485口加上4個RS422口。通訊管理機出廠時事先與合作廠家溝通好，並配置對應的板件。如果現場人員發現有問題對應不上，需要從廠內寄來新板件並進行更換。此方案靈活性不高，設計的板件類型較多，應對現場突發問題費時費力。
2)在板件上的每個通訊口都預留三類通信晶片，在連線埠處用跳線選擇。例如RS232需要3個跳線，RS422需要4個跳線，RS485需要2個跳線。此方案靈活性較高，但需要現場人員拔插板件進行跳線選擇，而且容易引入靜電干擾損壞板件。
3)在方案2的基礎上，將跳線改為電子開關或繼電器，由軟體直接控制連線埠的定義。此方案無需拔插板件，也不會帶來靜電損傷，但是電子開關或繼電器增加了不少成本，在PCB上占用了大量空間，給布線帶來了複雜度。
物理接口標準的分類
ISO制定的物理接口標準
主要包括：ISO1177、ISO2110、和ISO4902等。
CCIT制定的物理接口標準
V系列標準 X系列標準 I系列標準
EIA制定的物理接口標準
如：RS-232C、RS-449等
