片上網路

片上網路,是基於NoC的系統能很好地適應在現在複雜SoC設計中常使用的全局異步局部同步的時鐘機制。

片上網路Network-on-chip(NoC)是片上系統System-on-chip(SoC)的一種新的設計方法。基於NoC的系統能很好地適應在現在複雜SoC設計中常使用的全局異步局部同步的時鐘機制。NoC方法帶來了一種全新的片上通信方法,顯著改善了傳統匯流排式系統的性能。它被認為是未來集成工藝下多核技術發展的必然方向。
(1)網路結構:在NoC中,普遍使用也是最適合的網路結構是包交換的直接網路。每個節點通過雙向通道連線到相鄰的節點。NoC的網路連線是異構的,需連線不同的處理部件和存儲部件,通信量的分布也是不均勻的。

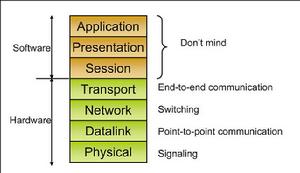

(2)協定:在NoC中,通信協定比匯流排協定要複雜得多,為了便於擴展,往往採用分層的網路協定。協定的每一層提供特定的功能和接口。
(3)服務質量QoS:在NoC的路由決策時,可以提供服務質量,對關鍵部件的網路頻寬或者延遲進行保證,沒有被保證的通信採用盡力而為的路由策略。另外,由於干擾和電壓降等問題使得部件之間的連線是不可靠的,為了保證可靠的數據傳輸,當遇到數據錯誤時,需要進行重傳,NoC通過流控機制來保證服務質量。
(4)同步(Synchronous).優點

通過並發和非阻塞交換獲得更高的頻寬
通過分組交換獲得更高的鏈路利用率
通過分層協定獲得可靠的傳輸
通過點對點傳輸獲得低功耗
全局異步或準同步的、模組化、可升級的結構

缺點

交換電路和接口增加了電路面積
數據打包、緩衝、同步和接口增加了延遲
緩衝和增加的邏輯造成了功耗增加
與原有IP核接口和協定的兼容問題
