概述

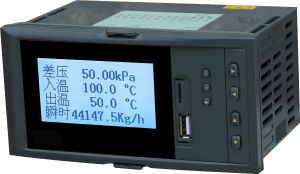

熱量積算儀NHR-5600/5610系列流量/熱量積算控制儀針對現場溫度、壓力、流量等各種信號進行採集、顯示、控制、遠傳、通訊、列印等處理，構成數字採集系統及控制系統。流量積算控制儀適用於液體、一般氣體、過熱蒸汽、飽和蒸汽等的流量積算測量控制；熱量積算控制儀適用於水暖等供熱系統及熱交換系統，對傳熱、傳質實現線上計量，從而為企業能源管理、能源消耗計量、技術經濟提供依據。
1、一款主要解決導熱油鍋爐自控、完善流量測量精度而設計的產品。針對現場溫度、流量等各種信號進行採集、顯示、控制、遠傳、通訊、列印等處理，構成數字採集系統及控制系統，適用於導熱油鍋爐、水暖等供熱系統及熱交換系統，對傳熱、傳質實現線上計量，從而為企業能源管理、能源消耗計量、技術經濟提供依據。
2、雙屏LED數碼顯示，具有極寬的顯示測量範圍，可顯示整五位的瞬時流量測量值、入口/出口溫度測量值、流量（差壓、頻率）測量值等，及整十一位的流量累積測量值，0.2%級測量精度，0.1%級累積精度。
3、具備37種信號輸入功能，可配接各種差壓信號（孔板裝置）、線性信號（電磁流量計）及脈衝信號（渦街流量計）。
4、簡單的容錯功能：入口溫度、出口溫度測量信號異常時，用對應的手動設定值進行補償運算。
5、特殊設計的WDT電路、上電復位電路和斷電數據保護電路確保儀表通電運行正常；內置33V乾電池，斷電數據不丟失，斷電數據保護不用後備電源，保護時間不低於3年 。可帶兩路模擬量變送輸出。
6、支持RS485、RS232串列接口，採用標準MODBUS RTU通訊協定。
7、儀表可帶RS232C列印功能，具有手動、定時、報警列印功能。
8、帶DC24V饋電輸出，為現場變送器配電。
9、輸入、輸出、電源、通訊相互之間採用光電隔離技術。
10、參數設定密碼鎖定，參數設定斷電永久保存，具備參數恢復出廠設定功能。
特點
全中文背光大螢幕液晶顯示，可清晰的顯示差壓、入溫、出溫、瞬時流量、累積流量、瞬時熱量、累積熱量等數值。雙重密碼保護，可同時設定供、需雙方密碼。測量輸入
輸入信號
電流：0-20mA、0-10 mA、4-20 mA、0-10 mA開方、4-20 mA開方
輸入阻抗：≤100Ω
輸入電流最大限制：≤30mA
電壓：0-5V、1-5V、0-10V（特殊定製）、0-5V開方、1-5V開方、0-20mV、0-100mV
輸入阻抗：≥500KΩ
熱電阻：Pt100、Cu50、Cu53、Cu100、BA1、BA2
線性電阻：0-400Ω
熱電偶：B、S、K、E、T、J、R、N、F2、Wre3-25、Wre5-26
頻率信號：範圍0-10KHz，波形；矩形、正弦波、方波
輸出
輸出信號
模擬輸出：4-20mA，0-20mA，0-10mA，1-5V，0-5V，0-10V（需定製）
報警輸出：繼電器控制輸出―AC220V，DC24V/2A（阻性負載）
饋電輸出：DC24V±1，負載電流≤50mA
輸出通訊：RS485/RS232通訊接口，波特率1200-9600bps可設定，採用標準MODBUS RTU通訊協定，RS-485通訊距離可達1公里；RS-232通訊距離可達15米
綜合參數
測量精度：0.2%FS±1d設定方式：面板輕觸式按鍵設定；參數設定值密碼鎖定；設定值斷電永久保存
顯示方式：背光式3.5英寸液晶屏
記錄間隔：1.2.4.6.15.30.60.120.240秒九檔可供選擇
存儲長度：3天（間隔1秒時）-720天（間隔240秒時）
列印控制：列印接口為RS-232C，可直接配接SP-A40SH系列串列印表機
使用環境：環境溫度：0-50℃；相對濕度：≤85%RH；避免強腐蝕氣體
工作電源：AC100-240V（開關電源），50-60HZ；DC20-29V（開關電源）
功耗：≤5W
結構：標準卡入
