簡介
熱礦振動篩（熱礦篩），採用雙軸激振器，電機不參振，由兩台電機外拖動作反向同步旋轉，使篩體沿直線方向作周期性往復運動從而達到篩分目的的一種振動設備。熱礦振動篩根據工作場地的狀況，電機可安裝在左側或右側；根據電機或激振器的安裝位置不同，熱礦振動篩可分為上振或下振式。結構示意圖

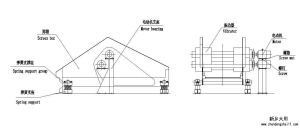

熱礦篩的結構示意圖 特點
1、具有抗熱性好、不變形、壽命長的特點，篩板安裝方便、拆卸簡單易行篩板採用耐高溫合金鑄鋼製成，側板與橫樑採用優質耐熱不鏽鋼（或優質耐熱鋼）製造，主受力板和側板的連線，側板和橫樑的連線採用環槽鉚釘鉚接，連線緊固可靠。熱礦振動篩工作時，篩板直接與高溫物料接觸，要求有較好的耐磨、耐熱性能。工作時篩板會受熱膨脹，篩板固定裝置採用斜插緊固，並設有熱補償機構，可保證工作溫度狀態下，篩板固定牢靠，篩板拆裝也比較方便。
2、熱礦振動篩採用二次隔振裝置，可大大減少設備工作時對基礎的衝擊，處理能力大，篩分效率高，從而降低基礎造價，是熱礦物料篩分分級的理想設備。
使用條件
1.為減少物料對篩板的衝擊，篩箱受料端的給料落差不大於500mm，其給料方向應與篩面上物料運動方向一致。2.振動器與篩面之間必須安裝隔熱裝置（隔熱水箱或隔熱板）以減少燒結礦的熱輻射對振動器的影響，保證振動器在允許的溫度下工作。
3.物料溫度為500-1000℃，但篩框的允許溫度為300-500℃。故在篩面、返礦漏斗和橫樑內壁必須抽風或通風冷卻。
4.漏斗、抽風罩和隔熱裝置均不得固定在篩子本體上，其與篩體振動部分之間的間隙不得小於50mm.
熱礦振動篩套用 主要用於燒結廠完成熱燒結礦的分級和向冷卻設備均勻布料作業，溫度在500-1000℃的熱礦手料篩分分級，常與冶金燒結機配套使用，廣泛套用於冶金、建材先進行業。
工作原理
熱礦振動篩為座式安裝，採用雙軸振動器振動。雙軸振動器兩根軸由兩台電動機分別帶動做反向自同步旋轉，使篩箱產生直線振動。電動機安裝在篩箱側面的固定支架上，故電動機不參振。電動機和雙軸振動器之間，兩台雙軸振動器之間均採用萬向聯軸器連線，萬向聯軸器同時具有角度和長度的補償作用，可以滿足篩機工作時電動機和振動器之間的相對位移要求。根據電動機和振動器安裝位置的不同，熱礦振動篩可制定成上振式或下振式。該系列熱礦振動篩均配備二次隔振系統，對基礎的動負荷較小，使用於有隔振減振要求，安裝高度允許的場合。熱礦篩篩箱的側板與橫樑採用優質耐熱不鏽鋼（或優質耐熱鋼）製造，主受力板和側板的連線，側板和橫樑的連線採用環槽鉚釘鉚接，連線緊固可靠。熱礦振動篩工作時，篩板直接與高溫物料接觸，要求有較好的耐磨、耐熱性能，故採用耐熱合金鑄鋼。工作時 篩板會受熱膨脹，篩板固定裝置採用斜插緊固，並設有熱補償機構，可保證工作溫度狀態下，篩板固定牢靠，篩板拆裝也比較方便。安裝與調試
1.熱礦振動篩的安裝基礎應按總圖所示尺寸預埋安裝鋼板（鋼板厚度30mm)。鋼板下應有梁支承，並將鋼板固定在樑上。各預埋鋼板的上面應在同一水平面上，前後左右誤差不大於3mm。2.電機架的安裝基礎應有梁支承，其水泥基礎待電機高度調整好後，在進行二次澆灌。
3.安裝基礎上用的鋼板和地腳螺栓均有安裝單位自行準備，設備出廠時不附上述備件。
4.裝完彈簧支座和電機架，調整相對位置，並初步固定後，順次裝上減振彈簧。彈簧裝入前，應按端面標記的實際剛度值進行選配，每台篩機各支點的彈簧剛度應一致，彈簧安裝後中心線與彈簧支座平面應垂直。
5.將隔振架安裝在彈簧上，然後將一次隔振彈簧安裝在隔振架上。
6.將篩子吊起，使篩面傾角符合總圖要求，然後慢慢放下，座落在一次隔振彈簧上。
7.篩子安裝後，應保持篩箱和隔振架的橫向水平，可用水平尺在篩箱的進出料端分別測量，若不水平，可調整彈簧支座的高度。
8.電機架安裝時，要求電動機軸線和振動器軸線在同一垂直平面上，考慮到篩面上有物料後支承彈簧的壓縮變形增加，電動機軸線應低于振動器軸線3-5mm.
9.安裝兩振動器之間的中間聯軸器時，應嚴格按製造廠所做的標記對聯接法蘭進行安裝，保證兩振動器偏心塊相對位置一致。
10.振動器出廠後，如時間超過6個月，安裝前發須將振動器各零件拆洗乾淨，軸承和迷宮槽內注入適量的2號工業鋰基脂。
11.振動器安裝完畢後，用手板動偏心塊，若有阻力過大或卡死現象，必須找出原因加以調整。
12.安裝完畢要檢查全部螺栓的緊固情況。
13.空負荷試運轉6－8小時，試運轉過程中觀察篩子運行情況，要求振動平衡，無橫向擺動及不正常響聲。
14.熱礦篩6－8小時試運轉後，應檢查振動器軸承工作溫度，要求軸承最高溫度不超過
75，還應檢查篩板和振動器的緊固情況，發現鬆動應及時擰緊。
15.第一次投產後，熱狀態工作6－8小時後，應使篩箱冷卻至室溫，將篩板和振動器的緊固螺栓再擰緊一次
技術參數表
型號 給料粒度mm 處理量t/h 振次r/min 雙振幅 電動機型號 功率KwSZR-1545 ≤80 120 740 7-9 Y160L-8 2×7.5
SZR-1850 150 7-9 Y180L-8 2×11
SZR-2060 350 7-9 Y200L-8 2×15
SZR-2575 450 9 Y255M-8 2×22
SZR-3175 600 9 Y255M-8 2×22
套用範圍
化工行業：樹脂、塗料、工業藥品、化妝品、油漆、中藥粉等。
食品行業：糖粉、澱粉、食鹽、米粉、奶粉、豆漿、蛋粉、醬油、果汁等。
金屬、冶金礦業：鋁粉、鉛粉、銅粉、礦石、合金粉、焊條粉末、二氧化錳、電解銅粉、電磁性材料、研磨粉、耐火材料、高嶺土、石灰、氧化鋁、重質碳酸鈣、石英砂等。
公害處理：廢油、廢水、染整廢水、助劑、活性碳等。
