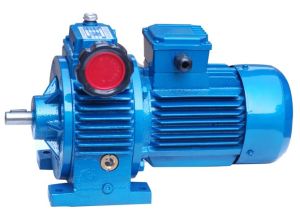

一、無級變速機的構成:
無級變速機主要由壓緊的主動輪裝置、摩檫傳動機構、調速控制機構組成。
二、無級變速機特點:
1.高強度:在加衝擊負栽或機器逆轉時,本機性能可靠,能精確轉動。
2.變速範圍大:變速比均為1:5,即輸出轉速可在1:45至1:7.25之間任意變化。
3.調速精度高:調速精度為1--0.5轉。
4.性能穩定:本機的傳動部件都經過特殊的熱處理,精密度加工摩檫部位,潤滑良好,運行平穩、噪音低、壽命長。
5.同軸結構:輸入軸、輸出軸同向鏇轉,體積小、重量輕。
6.組合能力強:本機可與各種類型減速機組合,實現低轉速,大扭規的變速效果。
7.在允許負載的情況下,調定的轉速恆定;
8.全機密封,可適用於潮濕、多塵、有輕度腐蝕性的工作環境。
三、無極變速機傳動變速原理:
MB系列行星摩擦式機械無級變速器主要由壓緊的主動裝置、摩擦傳動機構、調速控制機構組成。帶錐度的主動輪和壓盤被一組碟形彈簧壓緊,輸入軸與主動輪用鍵聯接,而組成壓緊的主動裝置。一組帶錐度的行星摩擦輪內側夾在壓緊的主動輪和壓盤之間,外側夾在帶錐度的固定環和調速凸輪之間,而組成摩擦副;當壓緊的主動裝置運轉時,摩擦輪就做純滾動,由於固定環和調速凸輪不動,因此,摩擦輪在自轉的同時作公轉運轉,通過行星摩擦輪的中心軸及滑塊軸承而帶動行星架轉動。
轉動手輪帶動調速凸輪改變角向位置的同時,調速凸輪的端面曲線經平面彈子夾和固定凸輪的端面曲線作用,使調速凸輪產生軸向移動,從而均勻改變調速凸輪和固定環之間的間隔,使錐度行星摩擦輪產生徑向移動。最後均勻地改變了行星摩擦輪與主動輪、壓盤及固定環、調速凸輪摩擦處的工作半徑,實現穩定的無級變速。
MB無級變速機的參數:
1、 MB無級變速機基礎型減速機型號:
MB02、MB04、MB07、MB15、MB22、MB40、MB55、MB75、MB150、MB220
2、 MB無級變速機基礎型可以與任意的減速機進行組合(下面舉例說明)
1)、MB無級變速機齒輪組合:MBW-C MBWY-C MBW2-C MBW2Y-C MBW3-C MBW3Y-C
2)、MB無級變速機擺線組合:MB-X MB-XE
3)、MB無級變速機蝸輪組合:MB-RV
4)、MB無級變速機斜齒輪組合:MB-R
技術參數:
功 率:0.18KW~7.5KW
轉 矩:1.5N·m~2062N·m
變速範圍:
1.基本型:200-1000r/min
2.變速機帶一級齒輪減速(i=2.5-5):40-200r/min
3.變速機帶二級齒輪減速(i=7.1-25):8-140r/min
4.變速機帶三級齒輪減速(i=42-100):2-23.5r/min
