分子式：AlF3， 相對分子質量：83.98，
產品用途：在鋁電解工業中用以降低電解質的熔化溫度和提高導電率，用作非鐵金屬的熔劑，陶瓷釉和搪瓷釉的助熔劑和釉藥的組分，以及精油生產中副發酵作用的抑止劑。酒精生產中用作起副發酵作用的抑制劑。 在金屬焊接中用於焊接液.用於製造光學透鏡。還用作有機合成的催化劑及人造冰晶石的原料等。
理化性質：氟化鋁，為無色三斜系晶。外觀為白色粉末或很大的斜方晶系六面結晶體。密度3.00g／cm。熔點1040℃。沸點（升華）1272℃。略溶於冷水，溶於熱水。難溶於酸及鹼溶液，不溶於大部分有機溶劑，也不溶於氫氟酸及液化氟化氫。與液氨或濃硫酸共加熱，或者與氫氧化鉀共熔均無反應。不被氫還原，強熱不分解但升華，性質非常穩定。加熱到300-400℃能被水蒸氣部分分解為氟化氫和氧化鋁。有三種水合物，即一水物、三水物和九水物。
包裝規格：復膜塑膠編織袋，內襯塑膠薄膜袋，每袋淨重25Kg、50Kg、1000Kg，或按客戶要求包裝。
技術要求（GB/T 4292-2007）：
| 牌號 | 化學成分（質量分數）/ % | 物理性能 | |||||||
| F | Al | Na | SiO2 | Fe2O3 | SO4 | P2O5 | 燒減量 | 松裝密度g/cm | |
| ≥ | ≤ | ≥ | |||||||
| AF-0 | 61.0 | 31.5 | 0.30 | 0.10 | 0.06 | 0.10 | 0.03 | 0.50 | 1.50 |
| AF-1 | 60.0 | 31.0 | 0.40 | 0.30 | 0.10 | 0.60 | 0.04 | 1.00 | 1.30 |
| AF-2 | 58.0 | 29.0 | 2.80 | 0.30 | 0.12 | 1.00 | 0.04 | 5.50 | 0.70 |
| AF-3 | 58.0 | 29.0 | 2.80 | 0.35 | 0.12 | 1.00 | 0.04 | 5.50 | 0.70 |
| 註：AF-0和AF-1為無水氟化鋁標準 AF-2和AF-3為濕法氟化鋁標準 |
製備或來源：由氫氧化鋁與氫氟酸反應製得。
v 無水氟化鋁
多氟多公司無水氟化鋁產品執行國標AF-1及AF-0標準，採用國際先進工藝生產，能有效地減少鋁電解生產中水解損失，提高收率，減少環境污染，降低生產成本。另可根據用戶的要求提供不同粒度產品。
無水氟化鋁產品特性：
目前，國內氟化鋁產品可分為無水氟化鋁、乾法氟化鋁和濕法氟化鋁三大類
※ 無水氟化鋁工藝以無水氟化氫（含量99.9%以上）為原料，與氫氧化鋁進行氣固反應生產氟化鋁產品
※ 乾法氟化鋁工藝主要是螢石生產的未淨化的氟化氫氣體為原料和氫氧化鋁進行氣固反應生產氟化鋁產品
※ 濕法氟化鋁工藝主要是以螢石生產的有水氫氟酸為原料和氫氧化鋁進行液固反應生產氟化鋁產品

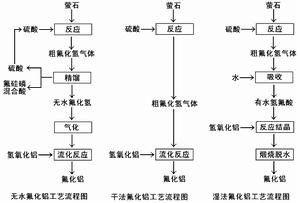

氟化鋁—國內三種氟化鋁生產工藝路線
不同工藝氟化鋁產品對電解鋁節能減排的影響
| 項目 | 影響方面 | 無水氟化鋁 | 乾法氟化鋁 | 濕法氟化鋁 |
| 氟化鋁 AlF3 | 原料消耗 | 噸鋁消耗氟化鋁 19.8kg | 噸鋁消耗氟化鋁 20kg | 噸鋁消耗氟化鋁 26kg |
| 二氧化矽 SiO2 | 產品質量 | 進入原鋁中 1.85ppm的矽Si | 進入原鋁中 23.3ppm的矽Si | 進入原鋁中 35ppm的矽Si |
| 五氧化二磷 P2O5 | 能量消耗 | 電流效率降低 0.17% 每年 | 電流效率降低 1.40% 每年 | 電流效率降低 2.33% 每年 |
| 硫酸鹽 SO4 | 污染排放 | 噸原鋁釋放 0.01kg的SO2氣體 | 噸原鋁釋放 0.04kg的SO2氣體 | 噸原鋁釋放 0.167kg的SO2氣體 |
| 燒減量 L.O.I. | 污染排放 | 噸原鋁釋放 0.13kg HF氣體 | 噸原鋁釋放 0.22kg HF氣體 | 噸原鋁釋放 3.06kg HF氣體 |
以2007年國內電解鋁產量1280萬噸計算，用無水氟化鋁代替原來的濕法氟化鋁全國每年將減少排放氟化物2萬噸以上。
