簡介
瀝青偏析（pitch segregation）是指生坯內的煤瀝青在溫度、重力及毛細管作用下產生的分離或偏聚現象。瀝青的偏析焙燒品軸向和徑向質量不均勻的主要原因。
生坯的體積密度
生坯的體積密度是比較均勻的，但在焙燒後有較大差異，特別是長度大的產品兩端體積密度相差比較明顯。焙燒後分別從焙燒品上下兩端取片分析，不論是體積密度還是孔隙率或機械強度都有一定差別。
熱擠出
生坯中的煤瀝青除了重力偏析外，還有“熱擠出”，即當加熱到一定溫度時，由於溶化後煤瀝青的線膨脹係數比生坯的線膨脹係數大，所以部分煤瀝青向外表面擠出，擠出的瀝青被填充料吸附這也是填充料粘結在焙燒品表面的原因。
瀝青偏析的一般規律
瀝青偏析的一般規律是：生坯配料時的粒度組成越粗（大顆粒較多)，在相同的焙燒溫度條件下，瀝青的偏析量較大。在相同的配料粉度組成條件下，瀝青用量過多，偏析量增加。採用中溫瀝青為黏結劑時，瀝青偏析的主要溫度區為100-250℃，因此焙燒時在250℃以下維持時間過長，會增加瀝青偏析的數量，當溫度高於250℃，瀝青偏析速度下降，偏析最也隨之減少。使用高軟化點瀝青，偏析現象顯著降低，增加頂部覆蓋填充料的厚度有助於縮小上下溫差，可以減少同一根產品上下端物理機械性能的差距。
環式焙燒爐機械性能對比

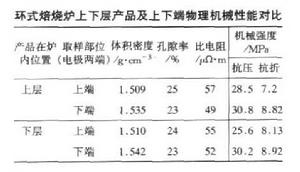

焙燒後分別從焙燒品上下兩端取片分析，不論是體積密度還是孔隙率或機械強度都有一定差別，如表1。
表1
