簡介

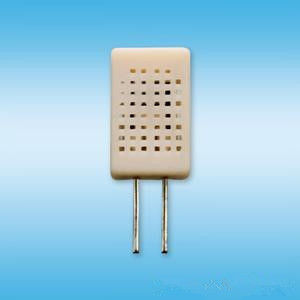

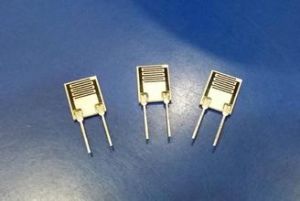

工業上流行的濕敏電阻主要有1、半導體陶瓷濕敏元件;2、氯化鋰濕敏電阻;3、有機高分子膜濕敏電阻。
濕敏電阻的特點是在基片上覆蓋一層用感濕材料製成的膜,當空氣中的水蒸氣吸附在感濕膜上時,元件的電阻率和電阻值都發生變化,利用這一特性即可測量濕度。
濕敏電容一般是用高分子薄膜電容製成的,常用的高分子材料有聚苯乙烯、聚醯亞胺、酪酸醋酸纖維等。當環境濕度發生改變時,濕敏電容的介電常數發生變化,使其電容量也發生變化,其電容變化量與相對濕度成正比。
特性及用途
溫度的依存性小——空調,加濕器,除濕機
磁滯小——樓宇空調
再現性和應答性良好——事務設備
濕度感知範圍廣——禮品(時鐘,天氣預報計)
小型,輕量——乾燥機
用法

水分子是極性分子,在直流電場中會分解為H2及O2,影響測量,並且在濕度感測器中存在導電離子,在高濕情況下,如採用直流電會漂移,造成電導率漂移,影響感測器的使用壽命。可採用RC充放電,計時方式,有些晶片有RFC功能,亦可使用,或用IC直接產生1KHZ方波,疊加在採樣電阻與濕度感測器之上,通過AD,在正周期內測量分壓亦可。或採用模擬電路,通過對數運算進行R/V轉換,再AD採樣。
命名及含義
濕敏電阻的型號可分為三個部分,第一部分用字母表示主稱;第二部分用字母表示用途或特徵;第三部分用數字表示序號,各部分的含義。
濕敏電阻器的型號命名及含義
第一部分:主稱 | 第二部分:用途或特徵 | 第三部分:序號 | ||
MS | 濕敏電阻 | 字母 | 含義 | 用數字或數字與字母混合表示序號,以區別電阻器的外形尺寸及性能參數 |
無 | 通用型 | |||
K | 控制溫度用 | |||
C | 測量濕度用 |
例如:MS01-A(通用型號濕敏電阻器)
M——敏感電阻器
S——濕敏電阻器
01-A——序號
類別
氯化鋰濕敏電阻

氯化鋰濕度感測器具有穩定性、耐溫性和使用壽命長多項重要的優點,氯化鋰濕敏感測器已有了五十年以上的生產和研究的歷史,有著多種多樣的產品型式和製作方法,都套用了氯化鋰感濕液具備的各種優點尤其是穩定性最強,
氯化鋰濕敏器件屬於電解質感濕性材料,在眾多的感濕材料之中,首先被人們所注意並套用於製造濕敏器件,氯化鋰電解質感濕液依據當量電導隨著溶液濃度的增加而下降。電解質溶解於水中降低水面上的水蒸氣壓的原理而實現感濕。
氯化鋰感濕基片的結構為選用絕緣材料的襯底,在上方製作一對金屬電極,塗覆一層電解質溶液感濕膜,氯化鋰是典型的離子晶體,屬於非親合型電解質,氯化鋰溶液中,Li+對極性水分子的吸引力極強,離子水分程度最高。氯化鋰感濕膜由氯化鋰和聚乙烯醇混合製作,其主要特性:
1)是可在120度高溫環境中穩定工作,這一點是其他高分子電容是濕度感測器不可比擬的;
2)氯化鋰濕敏元件線性測濕量程較窄大約在20%RH左右,在該測量範圍內,其線性誤差小於2%RH。所以,在全範圍濕度測量環境中要想達到高精度的濕度測量,目前普遍採用的單片濕敏元件測量方法就很難實現了。
有機高分子膜濕敏電阻
濕敏電阻的特點是在基片上覆蓋一層用感濕材料製成的膜,當空氣中的水蒸氣吸附在感濕膜上時,元件的電阻率和電阻值都發生變化,利用這一特性即可測量濕度。
濕敏電容一般是用高分子薄膜電容製成的,常用的高分子材料有聚苯乙烯、聚醯亞胺、酪酸醋酸纖維等。當環境濕度發生改變時,濕敏電容的介電常數發生變化,使其電容量也發生變化,其電容變化量與相對濕度成正比。
電子式濕敏感測器的準確度可達2-3%RH,這比干濕球測濕精度高。
濕敏元件的線性度及抗污染性差,在檢測環境濕度時,濕敏元件要長期暴露在待測環境中,很容易被污染而影響其測量精度及長期穩定性。這方面沒有乾濕球測濕方法好。
