鏈輪的齒形
鏈輪的齒形鏈輪輪齒的齒形應保證鏈節能自由地進入和退出嚙合，在嚙合時應保證良好的接觸、同時形狀應儘可能簡單，並便於加工。
滾子鏈的輪齒齒形已標準化，套用最普遍的是三圓弧一直線齒形。如圖所示，端面齒形由3段圓弧aa，ab，cd和一段直線bc組成。這種齒形嚙合處的接觸應力較小，承載能力高，並可採用標準刀具加工。設計時採用此齒形，在零件工作圖上可不必畫出，只需註明鏈輪的基本參數和主要尺寸，如齒數z、節距p、滾子直徑d、分度圓直徑d、齒頂圓直徑d。及齒根圓直徑d，並註明“齒形按GB/T 1243——2006 製造”即可。
參數計算

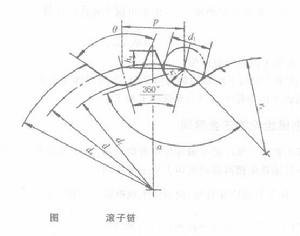

鏈輪上鏈條銷軸中心所在的圓稱為分度圓，如圖5.5所示。
分度圓直徑為：
滾子鏈鏈輪齒頂圓直徑為：
滾子鏈鏈輪齒根圓直徑為：
滾子鏈鏈輪式中 d為滾子外徑。
結構
結構如圖所示為常用的鏈輪結構。一般小直徑鏈輪製成整體式，見圖a，中等直徑的鏈輪製成孔板式見圖b，大直徑鏈輪製成連線式見圖c，d，齒圈與輪轂可用不同材料製作，便於齒圈磨損後能單獨更換。齒圈與輪轂的連線方式可採用焊接或螺栓連線。
材料
鏈輪材料應保證輪齒有足夠的強度和耐磨性。常用中碳鋼淬火或低碳鋼滲碳淬火，表面硬度40~ 60HRC。重要的鏈輪可採用合金鋼,低速、平穩載荷的工況下也可用鑄鐵製造。小鏈輪輪齒嚙合次數較多，所受衝擊也較大，套用較好的材料製造。鏈輪常用材料的牌號有20，45，20Cr，40Cr，HT200等。
